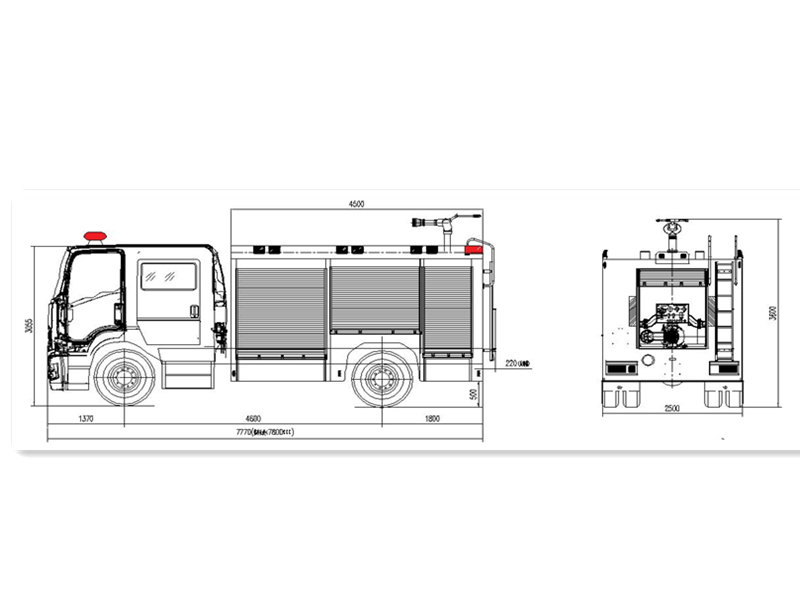

HOWO Sinotruk көбікті өрт сөндіру машинасының құрылымдық принципі

Sinotruk жеңіл жүк көлігінің шассиімен жабдықталған кәсіби көбікті өрт сөндіру көлігі ретінде, ол өзінің керемет өндірістік процесі, озық негізгі технологиясы, ғылыми құрылымдық дизайны және жан-жақты практикалық артықшылықтарының арқасында қалалық өрт сөндіру, өнеркәсіптік және тау-кен кәсіпорындары, мұнай-химия өнеркәсібі және басқа да жағдайлар үшін негізгі авариялық-құтқару құралына айналды. Қуат шығысы мен өрт сөндіру тиімділігінен бастап пайдаланудың қарапайымдылығына дейін, бұл Howo жеңіл өрт көбікті көлігінің әрбір техникалық параметрі нақты өрт сөндіру жұмыстарының қажеттіліктерін толық қанағаттандыру үшін кәсібилік пен сенімділікті теңестіре отырып, мұқият жетілдірілген.

⇒ Негізгі артықшылықтары:

1. YC4E140-33 қозғалтқышымен жабдықталған, номиналды қуаты 105 кВт дейін, бұл күшті және тұрақты қуат шығысын қамтамасыз етеді.

2. CB10/40 атмосфералық қысымды өрт сөндіру сорғысымен жабдықталған, номиналды ағын жылдамдығы 40 л/с, номиналды қысым 1,0 МПа, максималды сору тереңдігі 7 м, толтыру уақыты ≤35с.

3. Су ағынының қашықтығы ≥60 м, көбік ағынының қашықтығы ≥48 м, көлденең айналуы 360° және -35°～70° тік айналу, бұл ұзақ қашықтықта, өлі бұрышсыз өрт сөндіру қамтуын қамтамасыз етеді.

4. PH64 сақиналы сорғы типті көбік пропорционаторымен жабдықталған, араластыру коэффициентін икемді түрде 3% және 6% аралығында реттеуге болады, ең жоғары араластыру ағынының жылдамдығы 64 л/с.

5. Тығыз көбікті жабатын қабатты тез түзе алады, оттегін тиімді оқшаулау үшін, жабынның, салқындатудың және тұншықтырудың бірнеше механизмдері арқылы өртті басады.

6. Басқару панеліне қосымша құралдар мен қосқыштар орнатылған, қысым өлшегіштері, вакуум өлшегіштері және сұйықтық деңгейінің дисплейлері анық көрінеді, бұл дәл жұмыс істеуді жеңілдетеді.

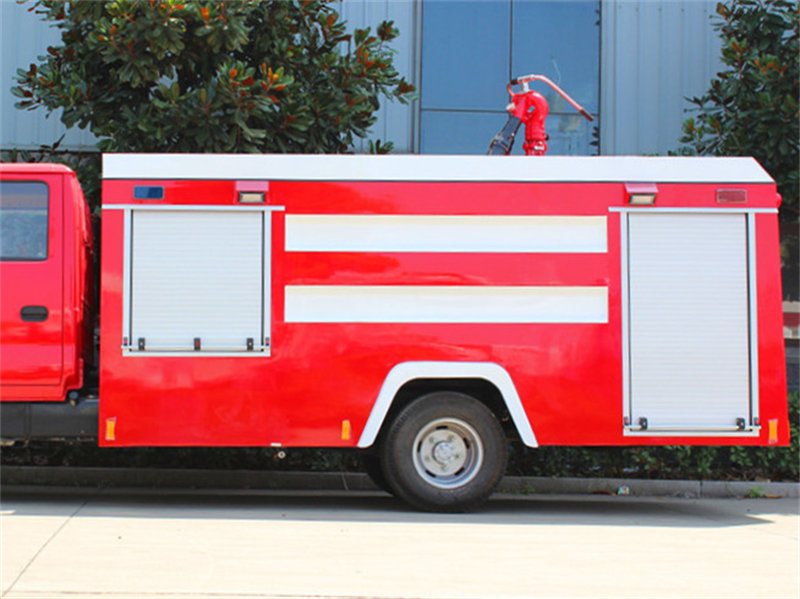

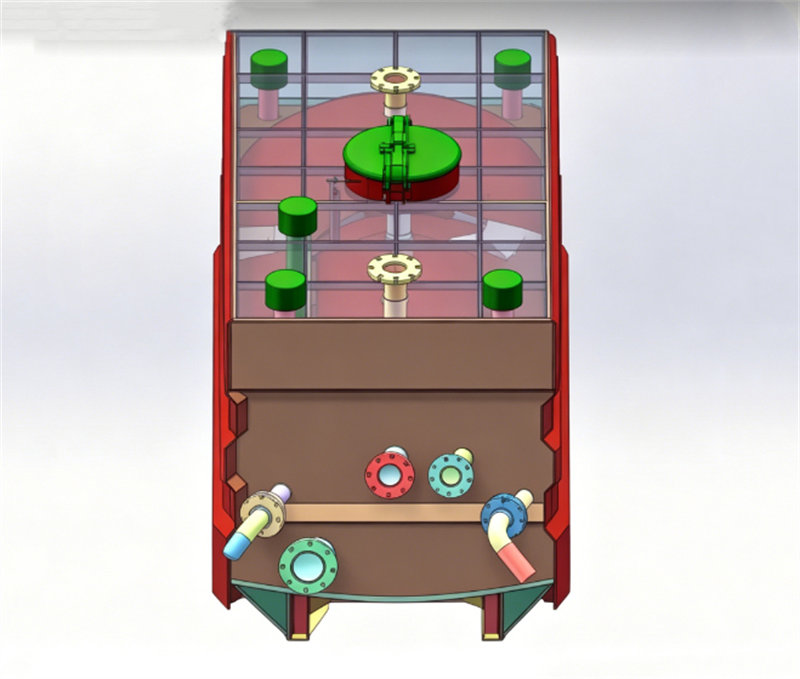

⇒ Бак корпусы:

✺Жалпы сұйықтық сыйымдылығы 4,0 текше метр, оның ішінде 3000 литрлік су ыдысы және 1000 литрлік көбікті ыдыс бар.

✺Ішкі коррозияға қарсы өңделген жоғары сапалы дәнекерленген болат пластиналы резервуарлар. Төменгі пластинаның қалыңдығы 4 мм, бүйірлік және тығыздағыш пластиналардың қалыңдығы 3 мм, ал үстіңгі пластинаның қалыңдығы 3 мм көміртекті болаттан жасалған торлы пластина, коррозияға төзімділік пен құрылымдық беріктікті теңестіреді.

✺Көбік ыдысы жоғары сапалы тот баспайтын болаттан жасалған, оның қалыңдығы 4 мм болатын төменгі пластинасы, қалыңдығы 3 мм болатын бүйірлік және тығыздағыш пластиналары, ал жоғарғы пластинасында 3 мм болатын тот баспайтын болаттан жасалған торлы пластинасы бар, бұл көбік коррозиясының алдын алады.

✺Жұмыс кезінде сұйықтықтың ағып кетуінің көлік құралының тұрақтылығына әсерін азайту үшін резервуар ағып кетуге қарсы бөгетпен жабдықталған.

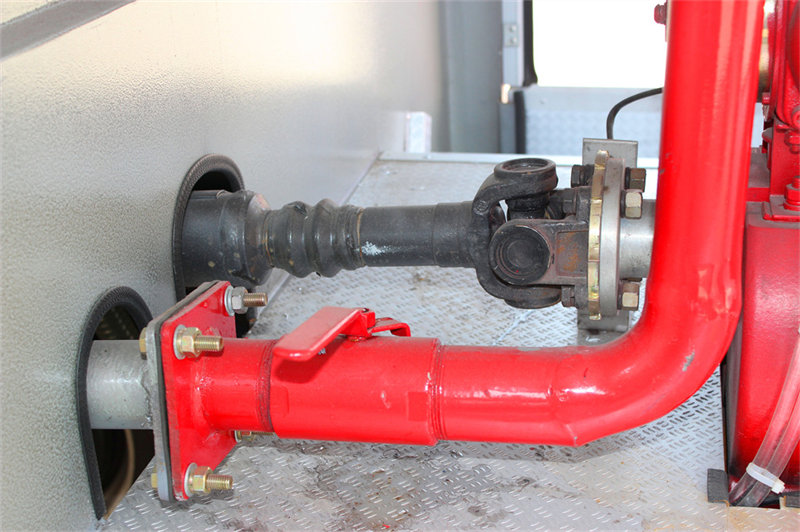

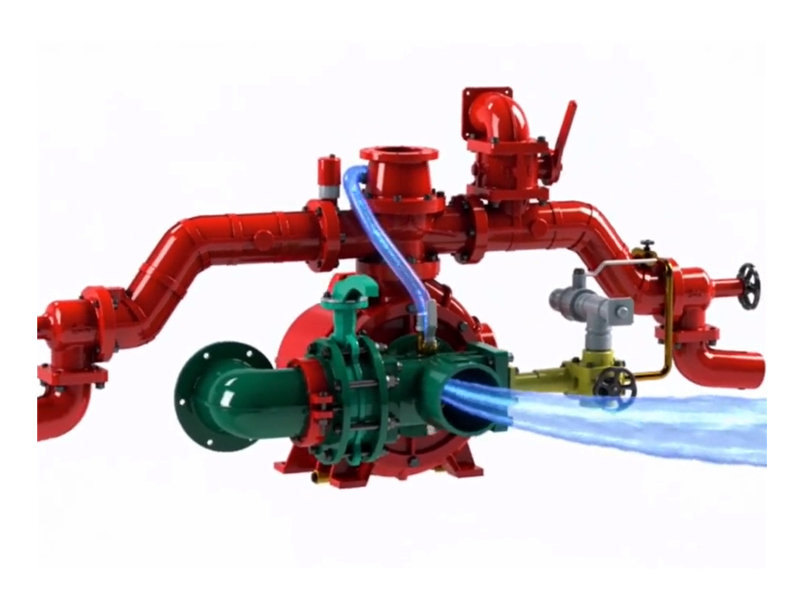

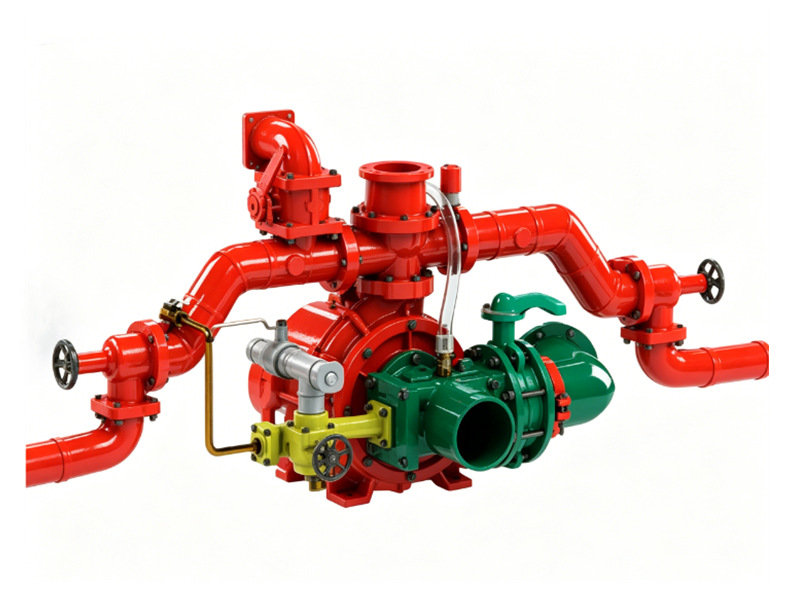

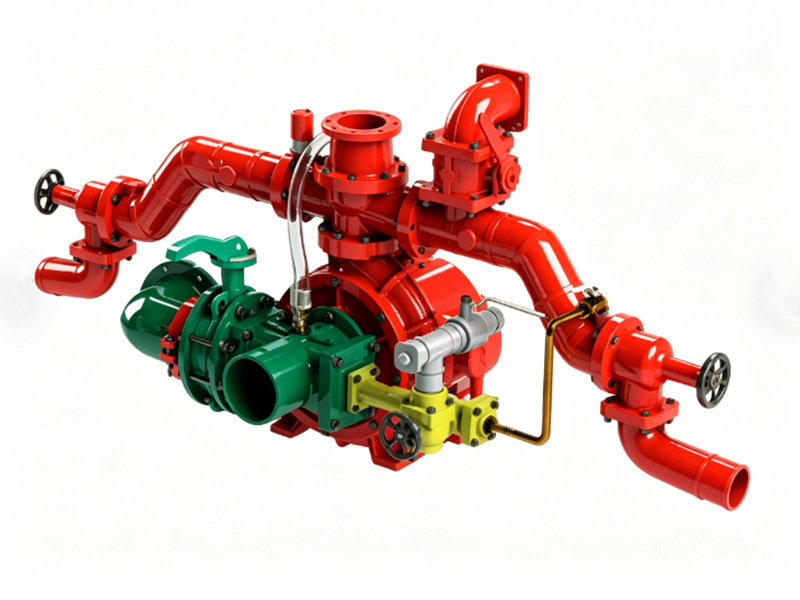

⇒ Өрт сорғысы:

✺Жоғары ағын жылдамдығы, қысқа праймер уақыты

✺Поршеньді вакуумдық сорғыны және артқы орнатылған дизайнды қабылдайды

✺Жылдам іске қосу және жоғары сорғы тиімділігі

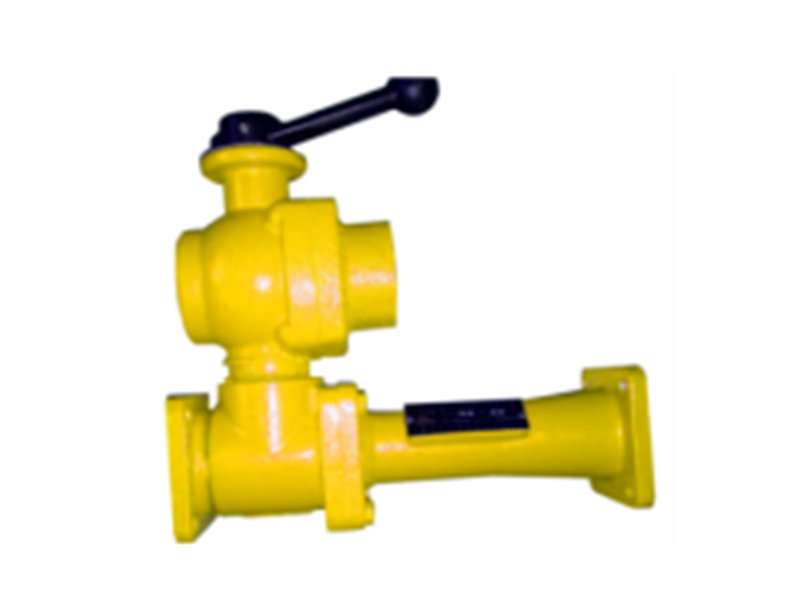

⇒ Көбік пропорциясын араластырғыш

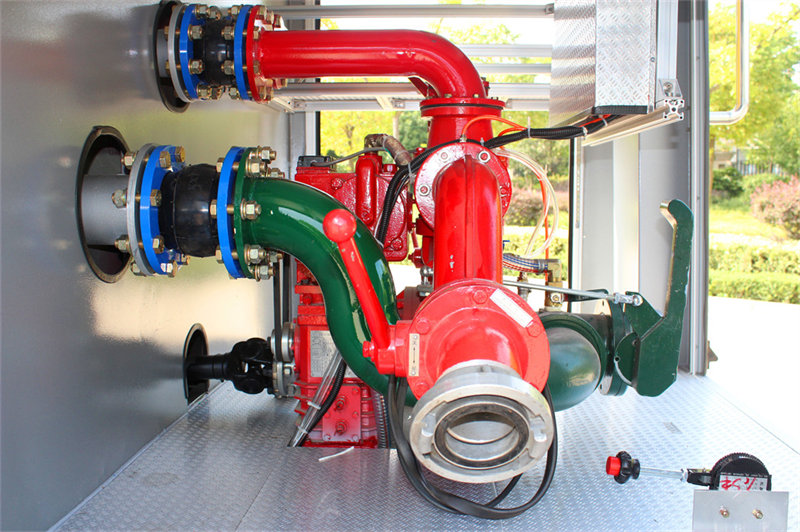

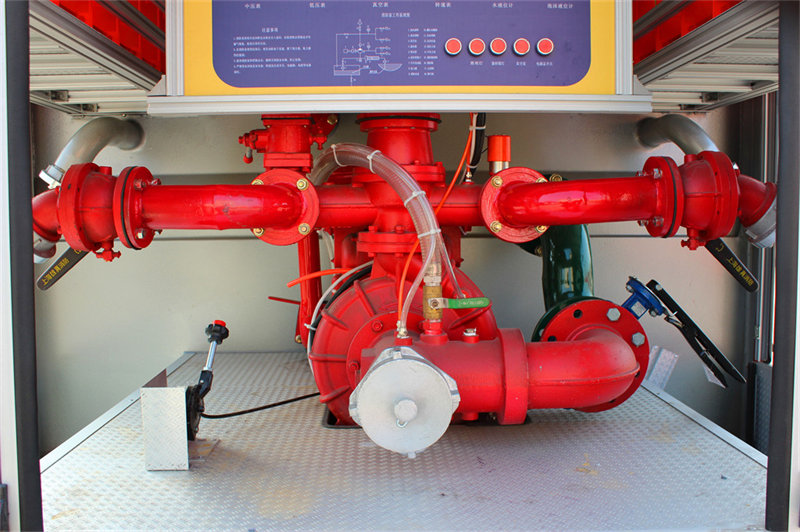

⇒ Құбыр жүйесін жобалау

✺Құбыр жүйесі әрбір компонентке фланецтер арқылы қосылған жіксіз болат құбырларды пайдаланады.

✺Тамаша тығыздау өнімділігі және коррозияға төзімділік су мен көбіктің ағып кетпеуін қамтамасыз етеді.

✺Резервуардың шығыс құбырларының, сыртқы кіріс құбырларының, шығыс құбырларының және айдау құбырларының орналасуы қолайлы.

✺DN125 резервуарының шығыс құбыры сенімді қосылым үшін қолмен басқарылатын көбелек клапанымен және икемді қосылыспен жабдықталған.
