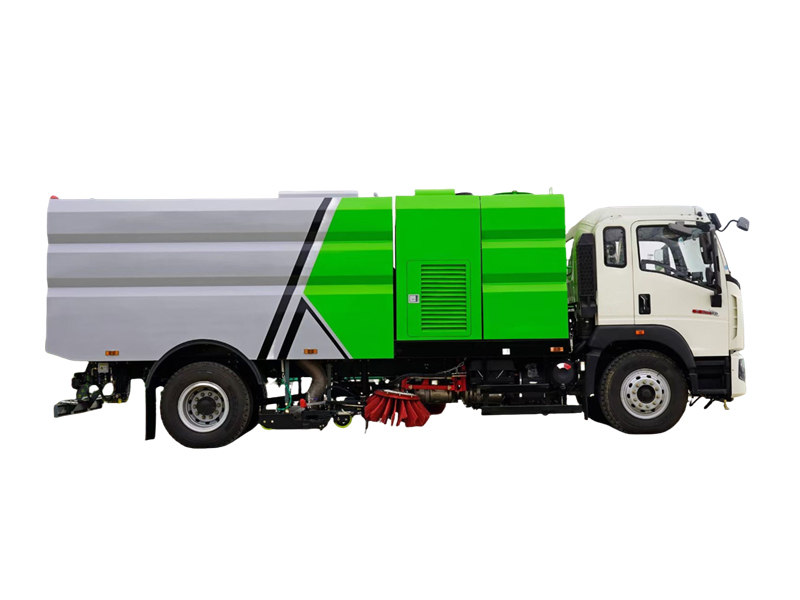

HOWO тазалау сыпырғыш жүк көлігінің құрылымдық орналасуы

HOWO тазалау сыпырғыш жүк көліктері - сыпыруды, шаңсорғышпен тазалауды, жоғары қысымды жууды және жол бетін тазалауды біріктіретін заманауи санитарлық операцияларға арналған негізгі мамандандырылған жабдық. Олар бір операцияда бірнеше тапсырманы орындай алады, соның ішінде жол қоқысын сыпыру, шаңды басу және бордюрлерді жуу. Олар жол шаңын тиімді түрде басады, ауа сапасын жақсартады және қалалардың санитарлық жағдайын қалыпқа келтіруге және ұзақ мерзімді экологиялық ортаны басқаруға ықпал етеді.

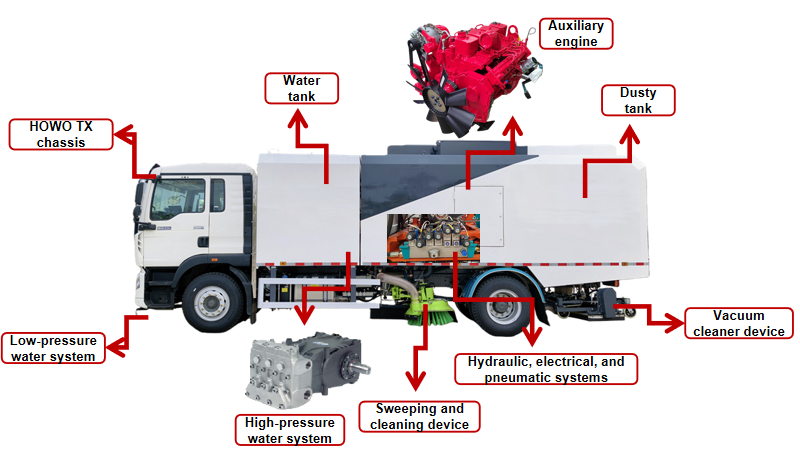

⇒ Көліктің жалпы орналасу схемасы:

HOWO тазалау сыпырғыш жүк көлігінің орналасу диаграммасы үстіңгі құрылымның кузов жинағынан, шасси платформасынан, сыпыру және жуу құрылғысынан, шаң жинау құрылғысынан, қуат жүйесінен, жоғары қысымды су жүйесінен, төмен қысымды су жүйесінен, су бүрку жүйесінен, гидравликалық жүйеден, электр жүйесінен және ауа жүйесінен тұратынын көрсетеді. Жұмыс құрылғысы екі сыпырғыш дискінің, орталықта орналасқан кең сорғыш саптаманың және V-тәрізді бүріккіштің орталықта орналасқан орналасуын қабылдайды.

1. Резервуар жинағының орналасуын оңтайландыру:

● Таза су бактары қуат жүйесінің алдында тәуелсіз орналасқан, бұл қуат жүйесінің шуы мен электромагниттік сәулеленудің кабинаға әсерін азайтады.

● Таза су ыдысының тағы бір бөлігі қоқыс жәшігіне біріктірілген, бұл кеңістікті пайдалануды жақсартады және қоқыс жәшігінің көлемін 6 м³-ге дейін, ал су ыдысының көлемін 5 м³-ге дейін арттырады.

● Қоқыс жәшігінің ішіне тез шаю және өзін-өзі тазалау үшін жоғары ағынды, жоғары қысымды форсункалар орнатылған.

● Таза су ыдысы да, қоқыс жәшігі де тот баспайтын болаттан жасалған, бұл коррозияға тамаша төзімділікті қамтамасыз етеді және құрылымдық компоненттердің қызмет ету мерзімін ұзартады.

● Үшбұрышты иілу дизайны және жоғарғы жағындағы бүктелген жиегі өткір бұрыштардан аулақ болып, жаңа және талғампаз жалпы көрініс береді.

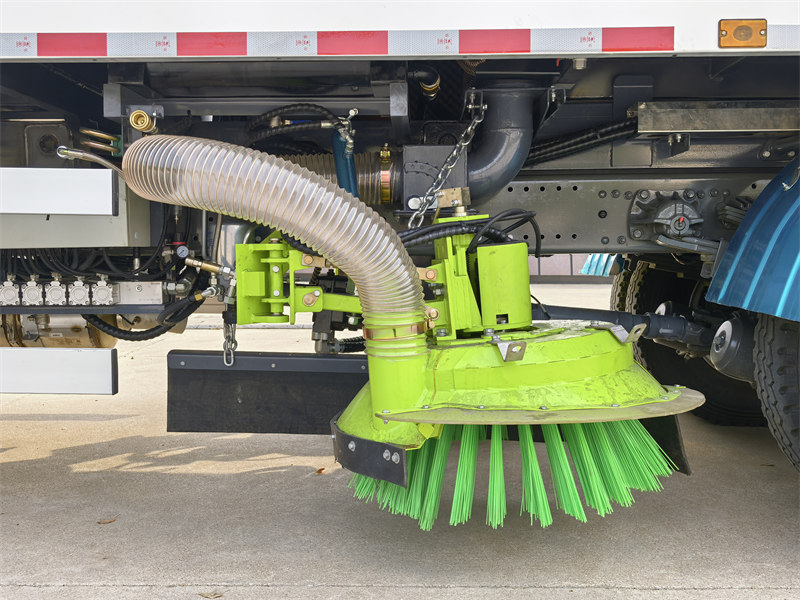

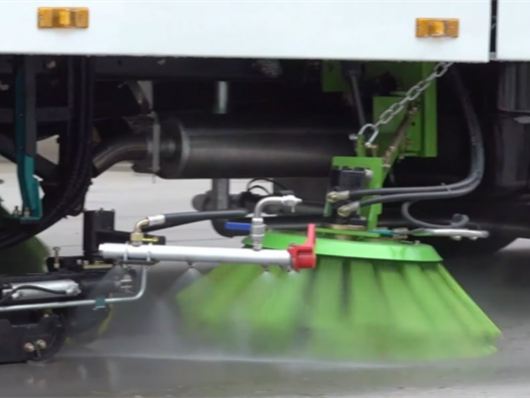

2. Бейімделгіш басқару сыпырғыш құрылғысы:

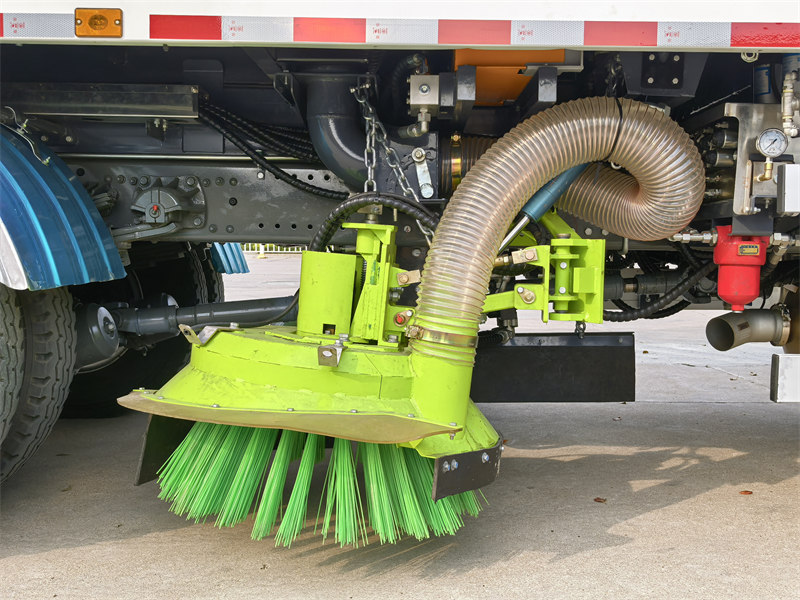

● Соқтығысудан аулақ болу дизайны: Сол және оң жақ сыпыру дискілері мен бүріккіш штанганың құрылымы кедергілерді автоматты түрде айналып өтуден қорғау және қалпына келтіру функцияларына ие, бұл берік кедергілерді автоматты түрде айналып өтуге мүмкіндік береді.

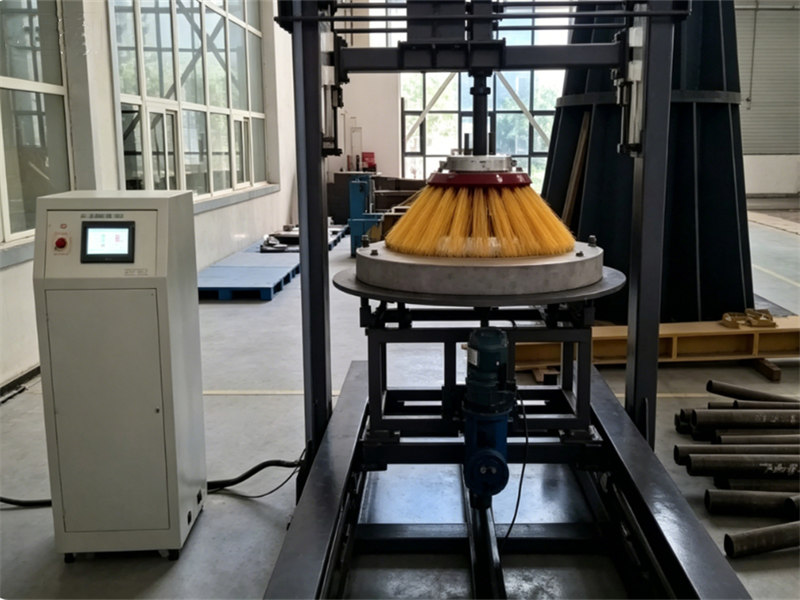

● Тозуға төзімділігі жоғары щеткалар: Полипропиленнің, полиэтилен шикізатының, бейорганикалық толтырғыштардың және олардың қоспаларының пропорцияларын реттеу арқылы үйкеліске және тозуға төзімділігі жоғары қылшық формуласы жасалды және әзірленді.

Сонымен қатар, әрбір тәжірибелік формула бойынша өнімділік сынағы жүргізілді. Нейлон негізіндегі қылшықтар қызмет ету мерзімін 100%-ға арттырды, бұл пайдаланушының пайдалану шығындарын 50%-ға азайтты.

3. Жоғары тиімді шаң жинау құрылғысы:

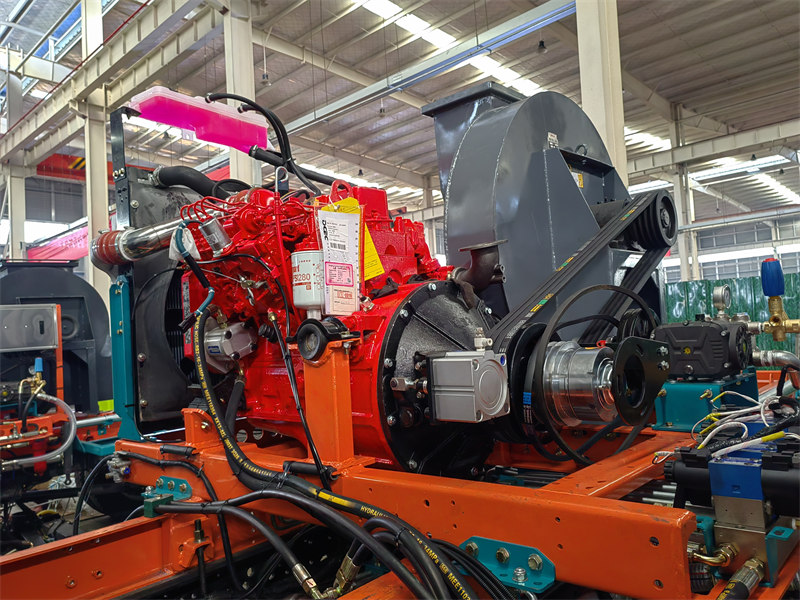

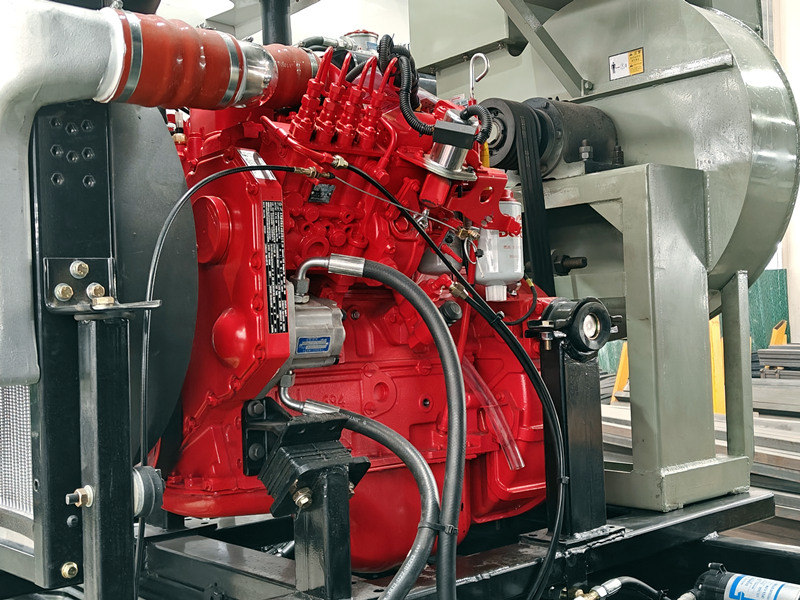

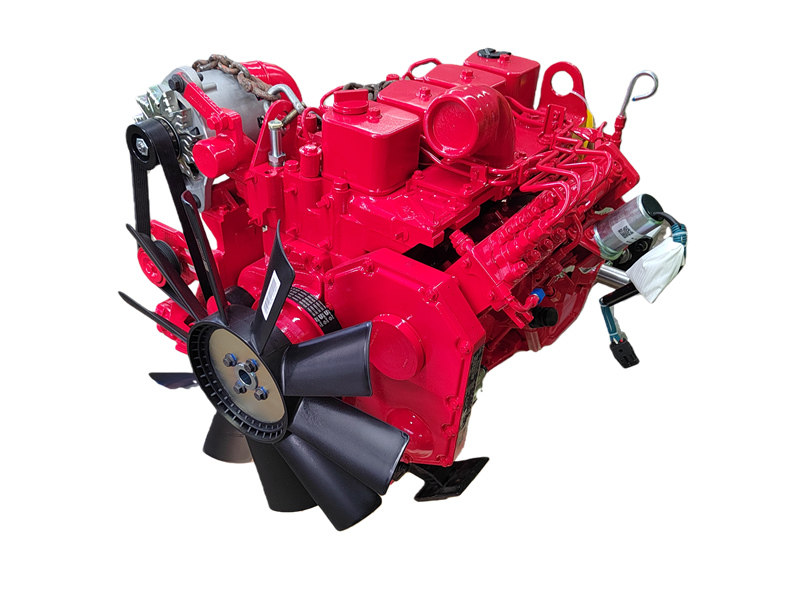

● Негізгі қуат көзі, қосалқы қозғалтқыш:

Ауа өткізгіш жүйесі сыпырғыштың пневматикалық тасымалдау жүйесінің негізі болып табылады. Ол 3 негізгі бөліктен тұрады: сорғыш форсунка, корпустық түтік және қоқыстың сору қуатын анықтайтын желдеткіш.

● Жоғары тиімді сорғыш:

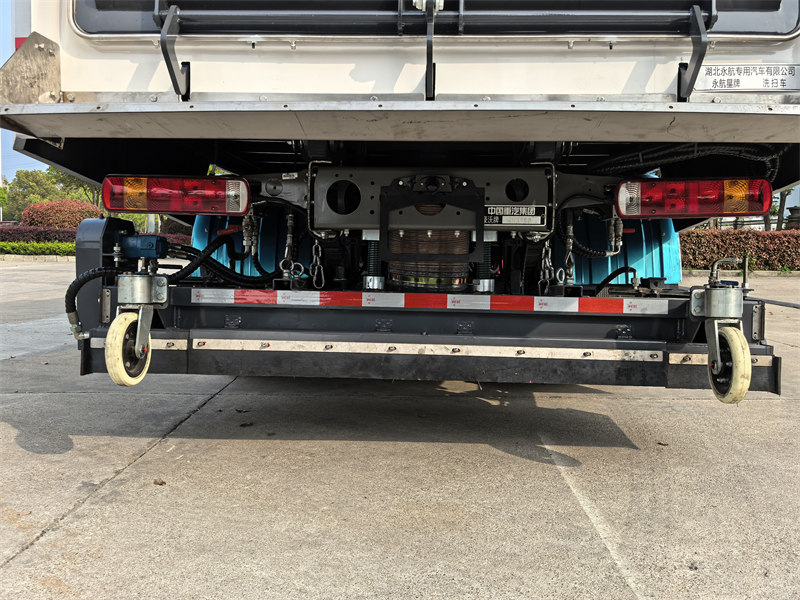

♦ Шаң жинайтын құрылғы көлік құралының артқы осінің алдында орналасқан, қалқымалы сорғыш саптама + қос ауа өткізгіш құрылымын пайдаланады.

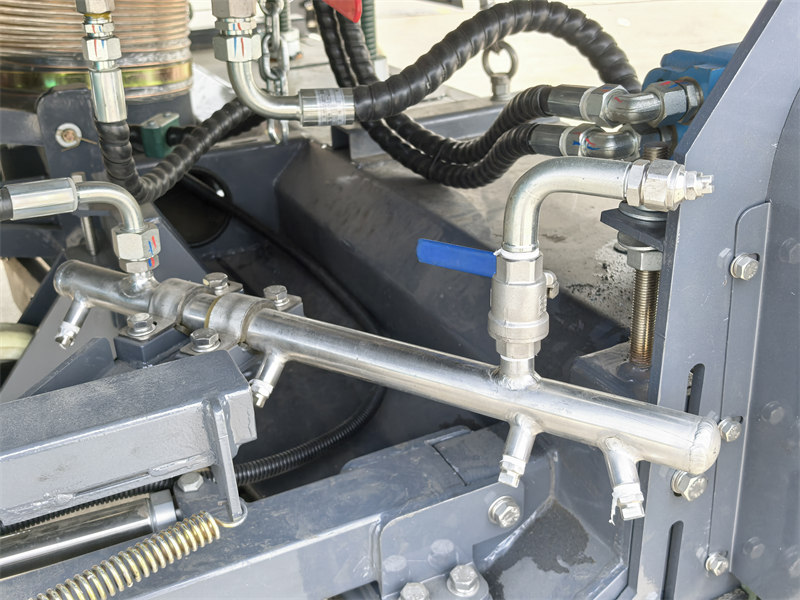

♦ Оның сору ені кең және ішіне жоғары қысымды су бүріккіш жолақ кіреді, екі жағында сол және оң жақ су бүріккіш жолақтары бар.

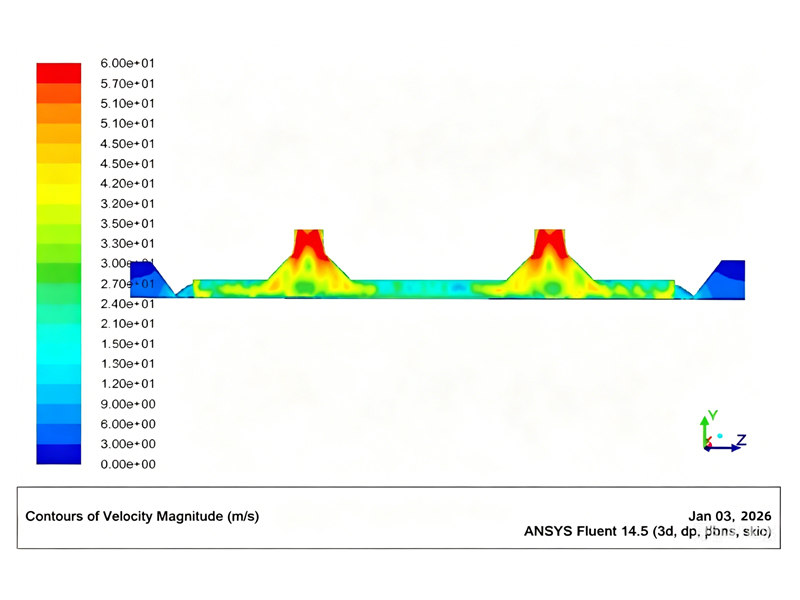

♦ Сору саптамасының ішіндегі оңтайландырылған ауа ағыны мен құрылымы арқылы сору қабілеті артады, нәтижесінде күшті сору және 98% тазалау тиімділігі қамтамасыз етіледі.

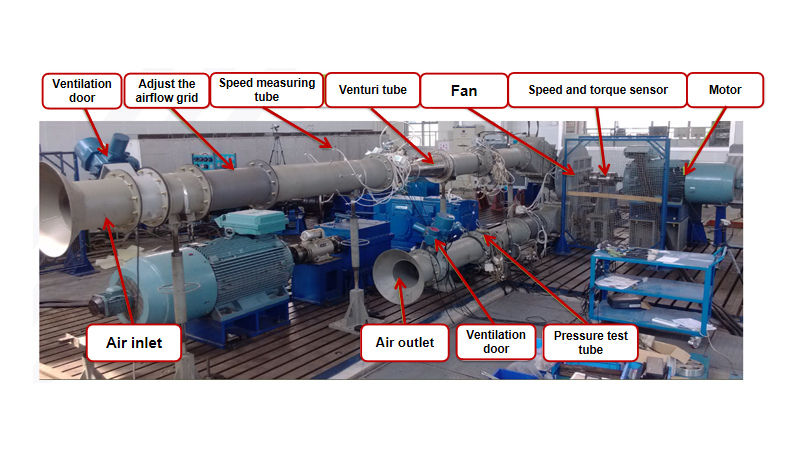

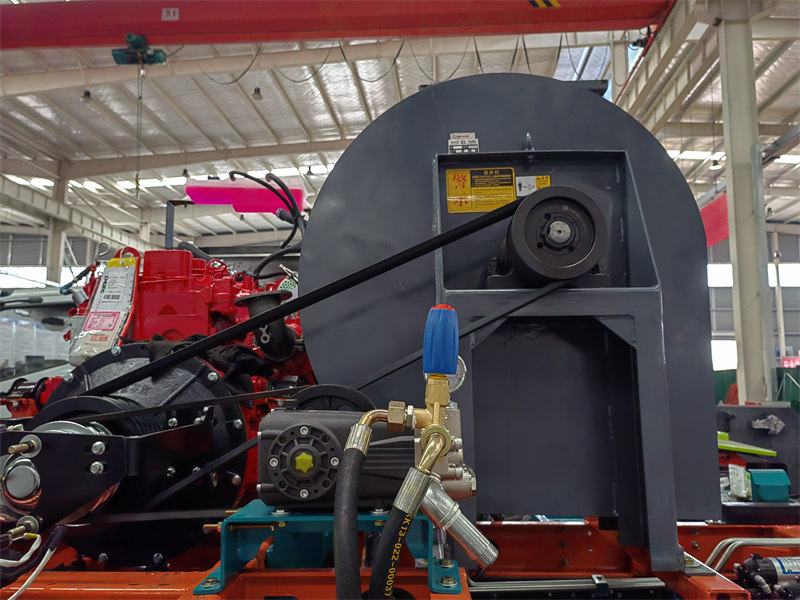

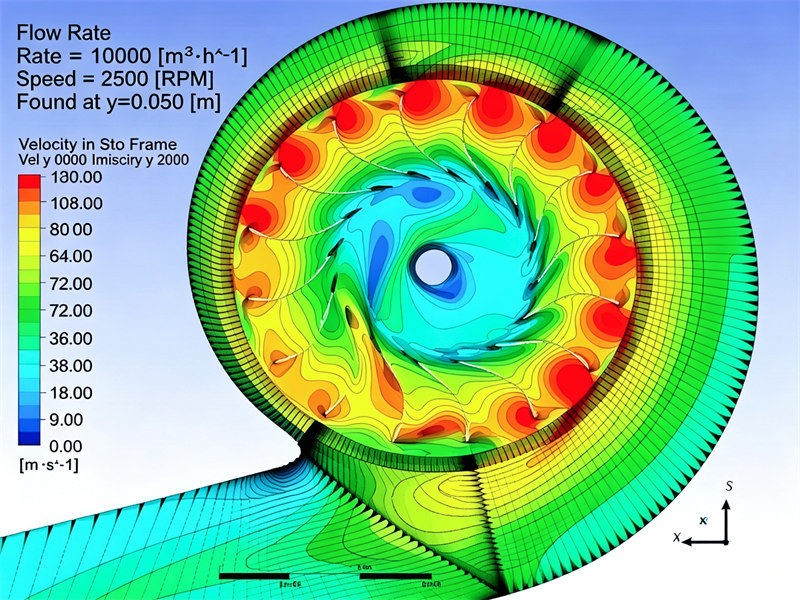

● Орталықтан тепкіш желдеткіш:

♦ Өздігінен жасалған жоғары қысымды центрифугалық желдеткішті пайдалану арқылы максималды ауа ағыны 12000 м³/сағ жетеді.

♦ Желдеткіш жоғары жалпы қысым мен жоғары тиімділікке ие, механикалық тиімділікті 15%-дан астамға және ауа қысымын 25%-ға арттырады.

♦ Пышақтар арнайы болаттан жасалған, ал олардың ерекше пішіні оларды тозуға өте төзімді етеді.

4. Қауіпсіз және сенімді жоғары қысымды су жүйесі:

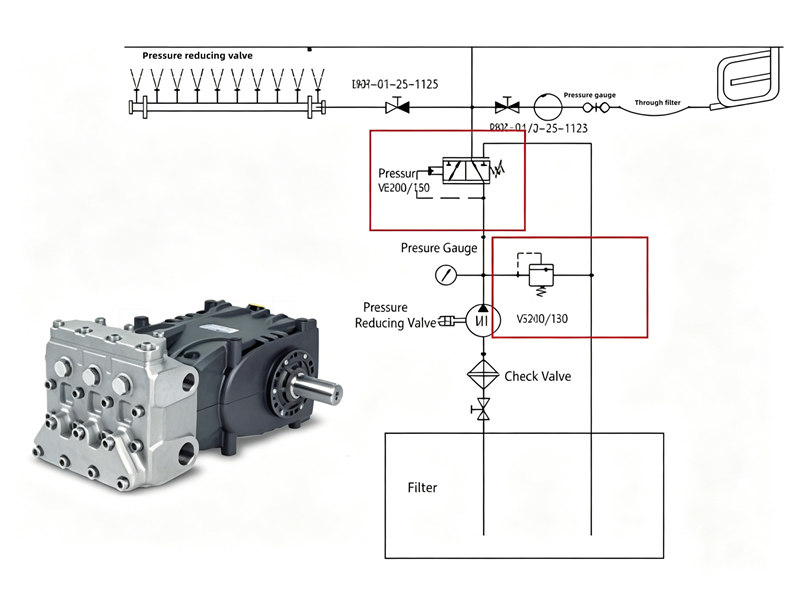

● Жоғары қысымды су жүйесі қос қысымнан қорғаумен жабдықталған:

♦ Бірінші қорғаныс деңгейіне 5 МПа деңгейінде орнатылған түсіру клапаны арқылы қол жеткізіледі.

♦ Екінші қорғаныс деңгейіне 7 МПа-ға орнатылған толып кету клапаны арқылы қол жеткізіледі.

Қолмен ұсталатын бүріккіш пистолет бүрку режимінен жабық режимге кенеттен ауысқанда, жүйедегі қысым кенеттен артады. Түсіру клапаны жауап беруге уақыт таппауы мүмкін, сол кезде қауіпсіздік клапаны бірден ашылады, бұл су сорғысының және су жүйесінің басқа компоненттерінің қауіпсіз және сенімді жұмысын қамтамасыз етеді.

● Пневматикалық құбырларды тазалау функциясы:

♦ Жоғары қысымды су жүйесі су жүйесінің компоненттерінің қысқы төмен температурада қатып қалуын болдырмау үшін жылдам қосылатын мұздатуға қарсы су үрлеу құрылғысының интерфейсімен жабдықталған.

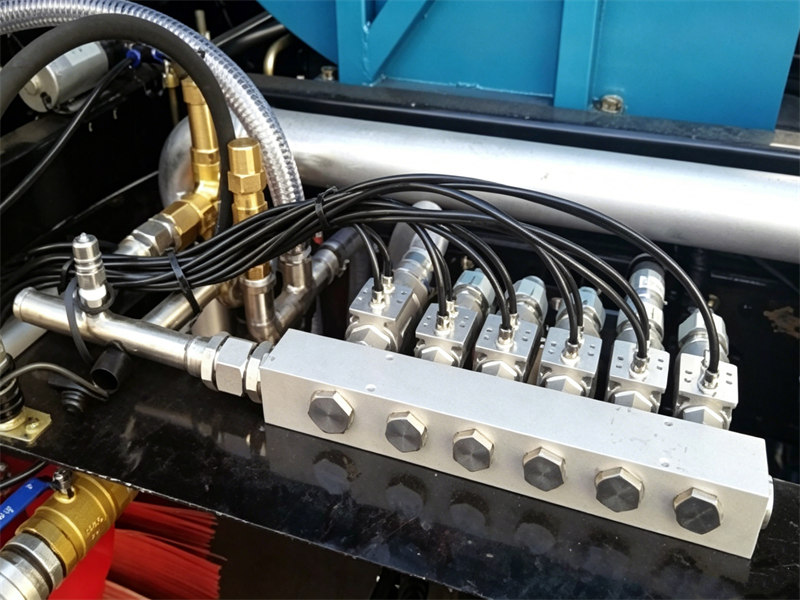

♦ Жоғары қысымды су тарату клапаны пневматикалық интеграцияланған су клапаны жинағын пайдаланады, оны күтіп ұстау оңай және өте сенімді.

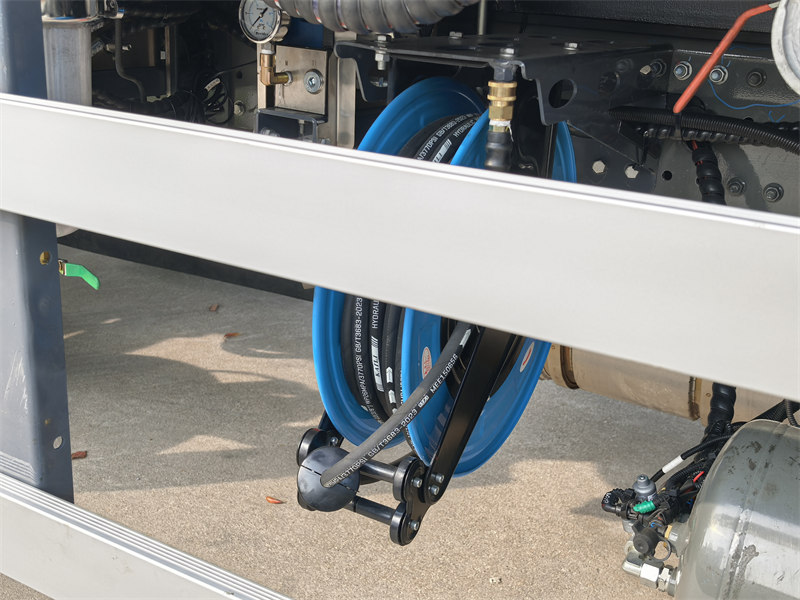

♦ Автоматты шланг катушкасымен және жоғары қысымды су тапаншасымен жабдықталған, ол мақсатты тазалау және көлікке техникалық қызмет көрсетуді орындай алады.

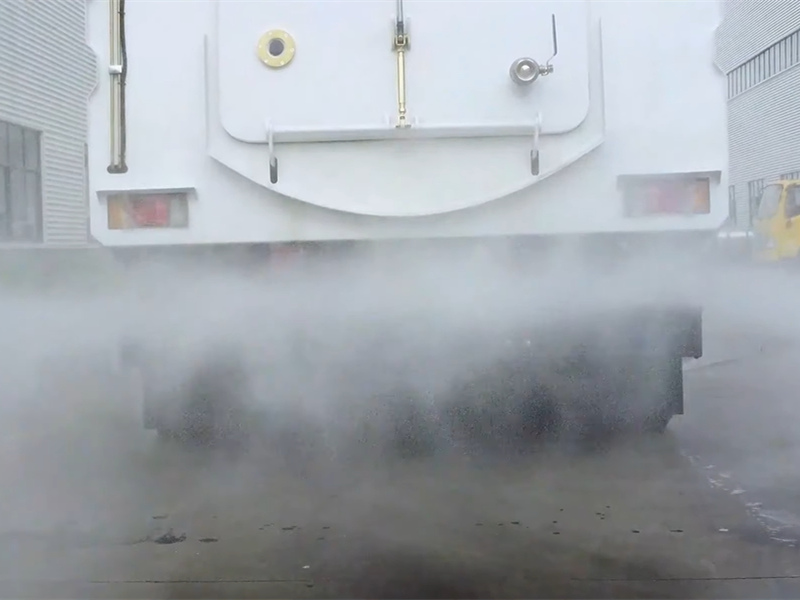

♦ Көліктің артқы жағында шаңды басу үшін артқы бүріккіш жүйесі орнатылған.
