Сенімді жүк көлігіне орнатылған крандар: компоненттер және дәлдік

Жүк көлігіне орнатылған крандарды сатып алушылардың көпшілігі тек тоннаж бен бағаны салыстырады, бірақ олар көбінесе маңызды факторды ескермейді. Кран мыңдаған фунт ауыр жүктерді көтереді; әрбір көтеру, телескоптау және айналдыру операциясы жалпы дәлдік пен өндіріс шеберлігін сынақтан өткізеді.

Егер құрылымдық компоненттер өңдеу кезінде ауытқуларға ұшыраса, дәнекерлеу беріктігі жеткіліксіз болса немесе гидравликалық арматуралардың сапасы айтарлықтай өзгерсе, жебенің телескопиялық тұрып қалуы және жүктеменің ауытқуы сияқты кішігірім мәселелер туындауы мүмкін. Одан да жаманы, құрылымдық деформация және компоненттердің жарылуы пайда болуы мүмкін, бұл қауіпсіздікке елеулі қауіп төндіреді.

Сенімді кран ешқашан болат пластиналар мен қосалқы бөлшектерді жинаудың қарапайым тәсілі емес. Ол бүкіл өндіріс тізбегіндегі қатаң стандарттарға сәйкес жасалған: пластиналарды кесу, иілу және өңдеу, роботтық дәнекерлеу, гидравликалық жүйені таңдау және бетті жабу.

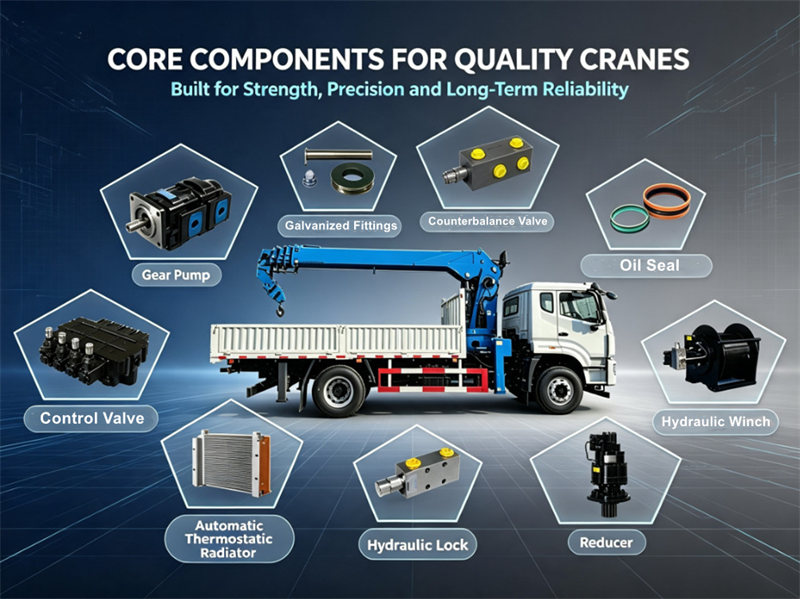

⚙ Негізгі кран компоненттерін алу:

▣ Беріліс сорғысы:

Біз танымал қытайлық брендтердің гидравликалық беріліс сорғыларын пайдаланамыз. Бұл қос шойын беріліс сорғысы бүйірлік пластина конструкциясымен, меншікті қалқымалы осьтік саңылауды өтеумен және радиалды тепе-теңдік технологиясымен, сондай-ақ DU өздігінен майланатын втулкаларымен ерекшеленеді. Ол жоғары көлемдік тиімділікті, жоғары жұмыс қысымын, күшті дірілге төзімділікті, тамаша жоғары температураға төзімділікті және ұзақ қызмет ету мерзімін қамтамасыз етеді.

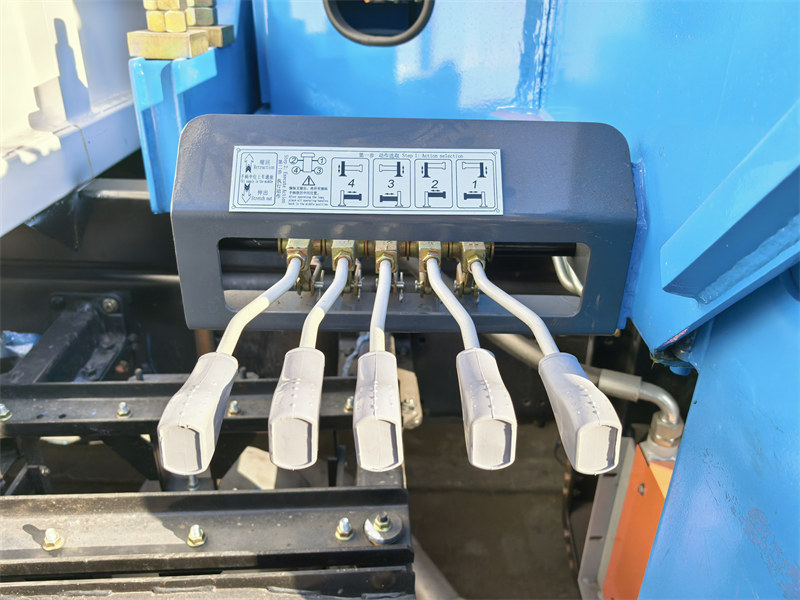

▣ Басқару клапаны:

Қозғалыс контроллерлеріне, жетек басқару элементтеріне, гидравликалық компоненттерге және металл материалдарды зерттеу мен қолдануға маманданған беделді қытайлық өндіруші жеткізеді. Ұзақ уақыт жұмыс істеген кезде дәл қозғалысты басқаруды және тұрақты, сенімді кран жұмысын қамтамасыз етеді және жүктеме талаптарына сәйкес өнімділікті динамикалық түрде реттейді.

▣ Гидравликалық құлып:

Қытайдың жетекші гидравликалық компоненттер мен машиналар өндірушілерінің бірінен жеткізіледі. XCMG және Lovol сияқты ірі отандық кәсіпорындар үшін негізгі стратегиялық жеткізуші ретінде жеткізуші ISO9001, ISO14001, OHSAS18001 және EU CE сертификаттарын алды, бұл гидравликалық қуат жүйесінің толық шешімдерін ұсынады.

▣ Гидравликалық лебедка:

1.Барабан дәнекерленген конструкцияны қолданады, бұл жоғары беріктік пен әртүрлі тұтынушылардың талаптарына икемді бейімделуді ұсынады.

2.Тежегіш серіппелері озық өндірістік процестері бар импортталған неміс дискілі серіппелерін пайдаланады.

3. Термиялық өңдеу біркелкі микроқұрылым және тұрақты өнімділік үшін аустемпирлеуді (бейнитті сөндіру) қолданады. Серіппелер жоғары беріктікке, жақсы төзімділікке және керемет жарықшақтарға төзімділікке ие; ішкі бейнит құрылымы ұзақ қызмет ету мерзімін қамтамасыз етеді. Дәл тегістеу жабдықтары жоғары өлшемдік дәлдік пен өнім сапасын қамтамасыз етеді.

4. Берілістер жоғары беріктік пен жақсы төзімділік үшін карбонитридті сөндіру арқылы өңделген 20CrMnTi болаттан жасалған. Гидравликалық тежегіштерге арналған тығыздағыштарды Hansheng компаниясы жеткізеді, бұл сенімді жұмыс істеуді және ұзақ қызмет ету мерзімін қамтамасыз етеді. Ол жүктемені тең бөлу және жоғары жүк көтергіштігі бар NGB планеталық редукциясымен жабдықталған.

▣ Гальванизацияланған фитингтер:

Кранның қосалқы арматуралары мырышталған бөлшектерге жаңартылған, бұл коррозияға және тот басуға төзімділікті айтарлықтай арттырады және компоненттердің қызмет ету мерзімін ұзартады. Мырышталған беттер тот басқан жерлерсіз немесе тамшылаған дақтарсыз біркелкі, жарқын және таза әрленуге ие, бұл кранның жалпы көрінісін жақсартады.

▣ Импорттық май тығыздағыштары:

Цилиндрлер Ұлыбританиядан импортталған озық тығыздау технологиясын және жоғары өнімді галлит май тығыздағыштарын қолданады, бұл тамаша тығыздау әсерін, тұрақты жұмысын және ұзақ қызмет ету мерзімін қамтамасыз етеді.

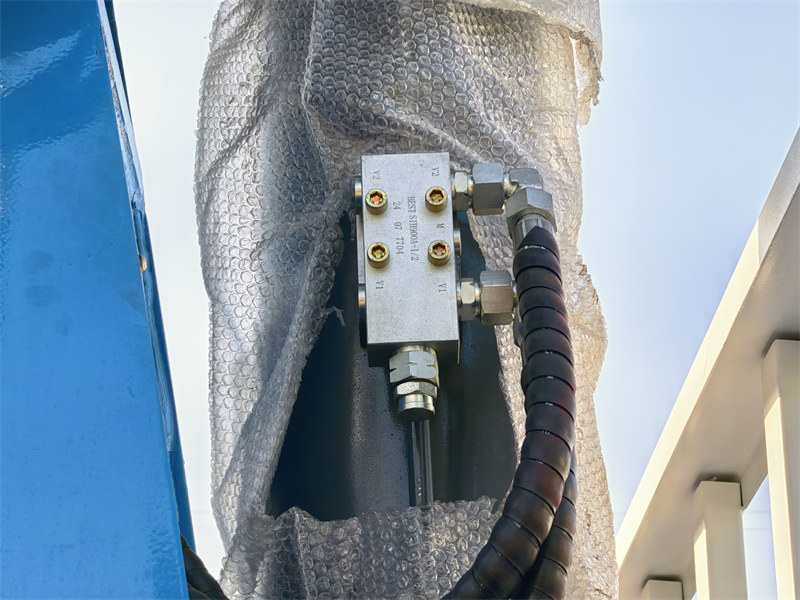

▣ Қарсыласу клапаны:

Ауыр жүктемелі жебені ұстап тұру және аспалы жүкті көтеру кезінде тиімді микроағып кетуді бекітуге қол жеткізеді. Негізгі және қосымша жебелердің баяу батып кетуіне және жебенің кездейсоқ ығысуына жол бермейді. Жебе ішкі ағып кету, май ағып кету және қозғалыс жылдамдығының тұрақсыз болу қаупін азайта отырып, жұлқыну немесе шайқалусыз тегіс көтеріледі және түседі.

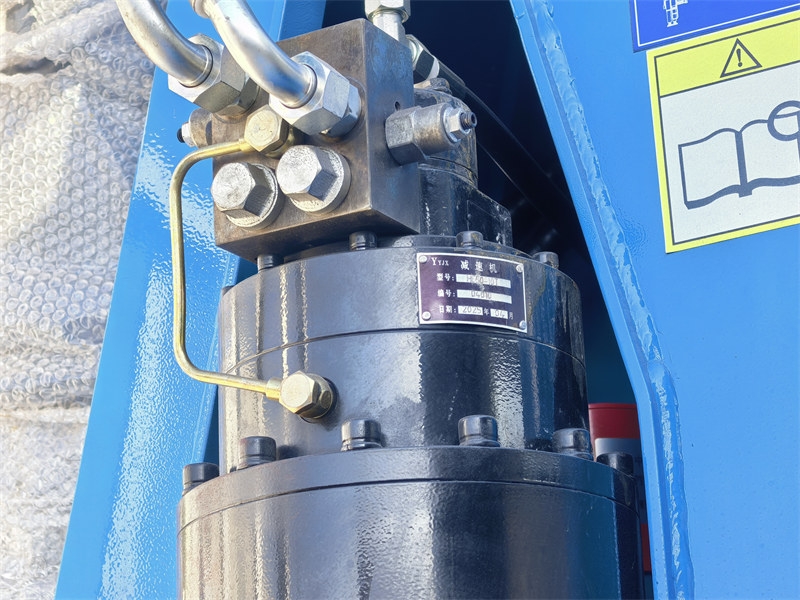

▣ Редуктор:

1. Сақиналы тісті доңғалақтардың корпустары мен планеталық тасымалдаушылар тығыз микроқұрылым мен жоғары беріктік үшін дәл соғу арқылы жасалады.

2. Тежегіш серіппелері импортталған диск серіппелерін де қабылдайды.

3. Берілістер жоғары беріктік пен жақсы төзімділік үшін карбонитридті сөндірумен өңделген 20CrMnTi болаттан жасалған. Гидравликалық тежегіш тығыздағыштары сенімді өнімділікке және ұзақ қызмет ету мерзіміне ие Hansheng өнімдері болып табылады.

4. Жоғары жүк көтеру қабілетін жүзеге асыру үшін жүктемені тең бөлумен NGB планеталық редукциясы қолданылады.

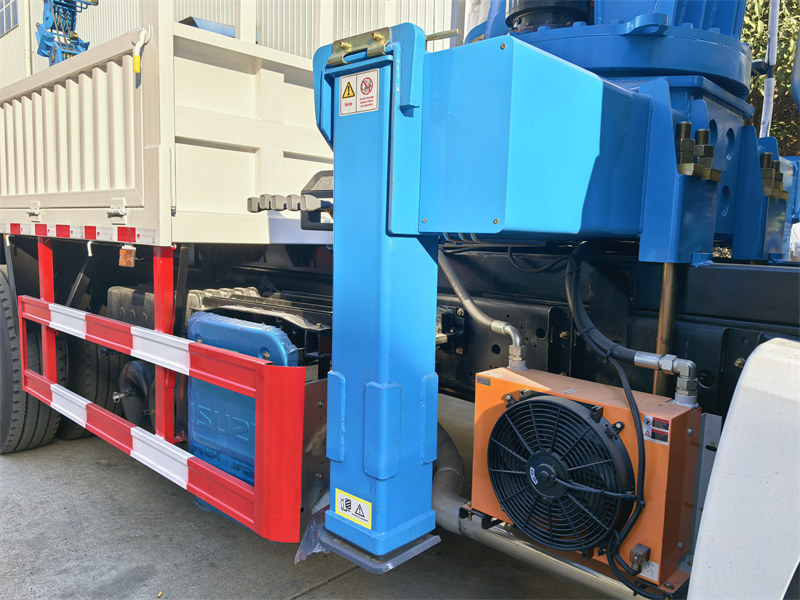

▣ Автоматты термостатикалық радиатор:

1. Жиі қолмен ауыстыруды болдырмайтын, автоматты температураны басқару мүмкіндігі бар үлкен секциялы автоматты термостатикалық радиатор.

2. Қанатты жоғары тиімді жылу алмасу құрылымы гидравликалық майдың жеткілікті жылу таралуын қамтамасыз етеді және гидравликалық сұйықтықтың термиялық тотығуы мен тозуының алдын алады.

3. Майды ауыстыру аралығын ұзартады, тығыздағыштың ескіруі, гидравликалық клапанның жабысып қалуы және майдың шамадан тыс температурасынан туындаған сорғы/қозғалтқыштың тозуы сияқты ақаулардың алдын алады және бүкіл жабдықтың қызмет ету мерзімі мен жұмыс сенімділігін жақсартады.

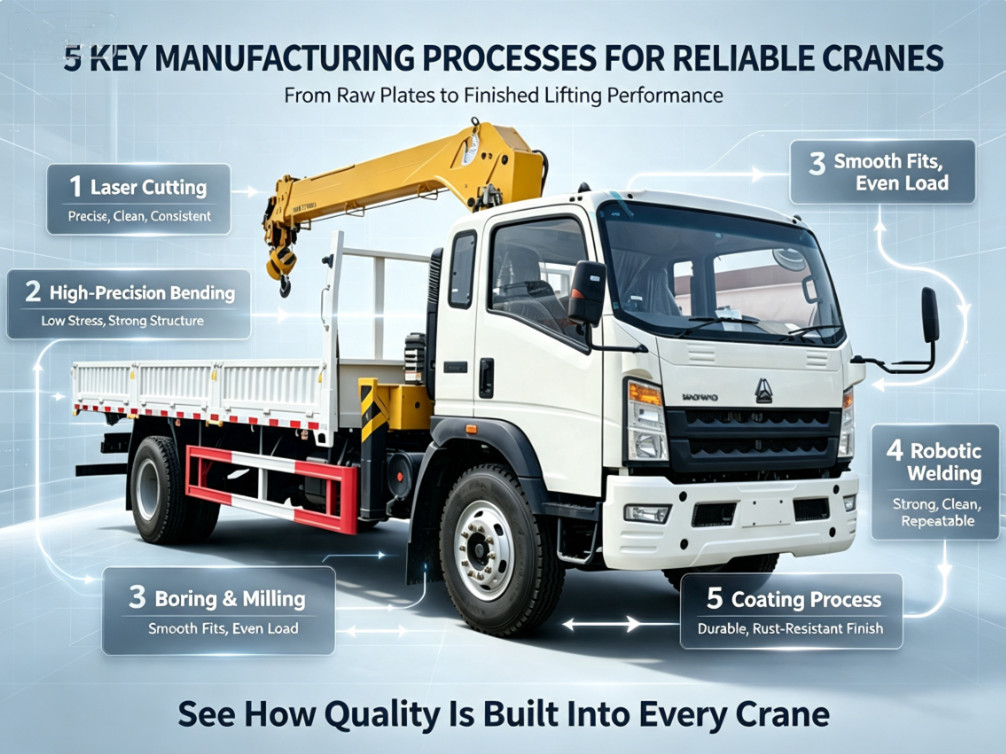

⚙Жүк көлігіне орнатылған жоғары сапалы крандарға арналған бес маңызды өндіріс процесі:

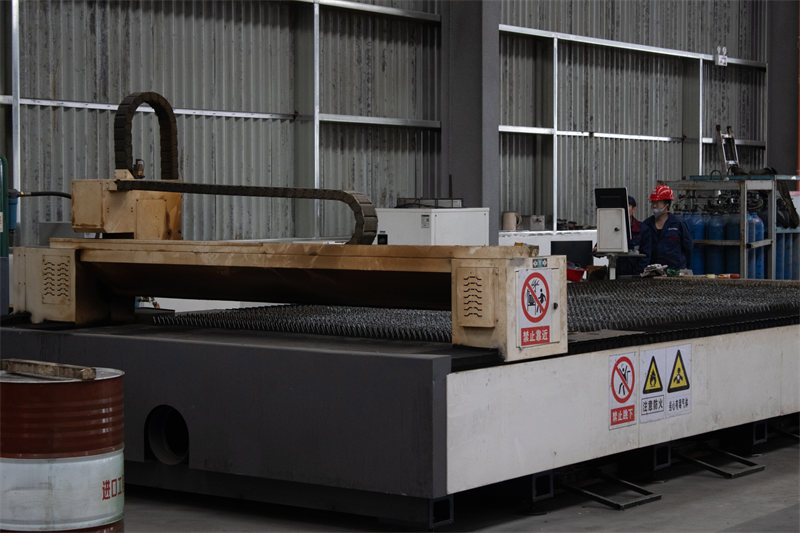

▣ Лазерлік кесу:

♦ Жүк көлігіне орнатылған крандарға арналған барлық жұқа және орташа қалыңдықтағы пластиналы компоненттерді қамтиды.

♦ Бір машина бірнеше қолданбаны өңдейді және екінші реттік өңдеуді болдырмайды.

♦ Ол күрделі арнайы пішіндерді, кішкентай дөңгелек тесіктерді, өткір бұрыштарды, қуыс өрнектерді және күрделі иілген профильдерді өңдейді.

♦ Кесілген жиектер тік және тегіс, қоқыс пен сызаттарсыз. Пластиналар деформацияланбайды; жұқа парақтар, жұқа тот баспайтын болат және алюминий панельдер кескеннен кейін майыспай немесе бұралмай тегіс қалады.

♦ Кесілген пластина шеттері түсінің өзгеруіне және тот басуына төзімді.

♦ Лазермен кесілген көлденең қималарды тазалау тотығуды азайтады, кейінгі бояу, иілу және дәнекерлеу операцияларын жеңілдетеді.

♦ Тамаша өлшемдік консистенция: жүздеген немесе мыңдаған жаппай өндірілген бөлшектер адам қателігінсіз бірдей өлшемдер мен контурларға ие.

♦ Роботталған дәнекерлеу және стандартталған құрастыру желілері үшін тұйықталған циклді дәлдік жүйесін құру үшін тамаша үйлеседі.

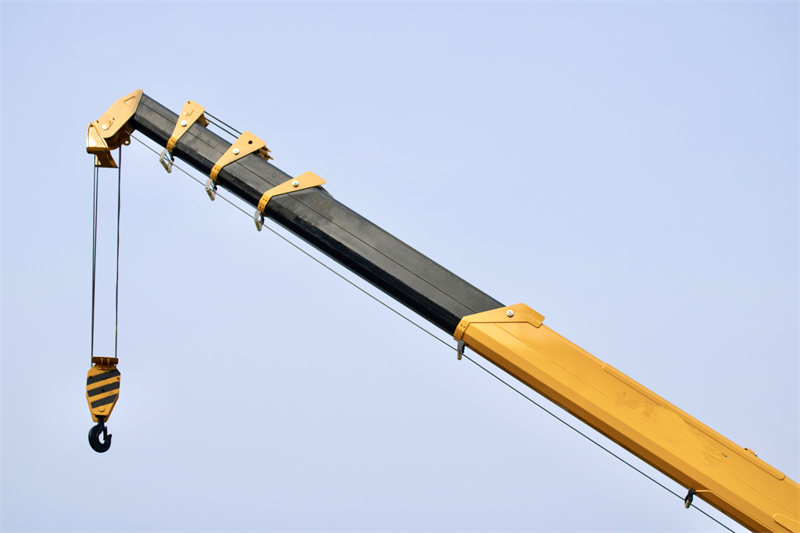

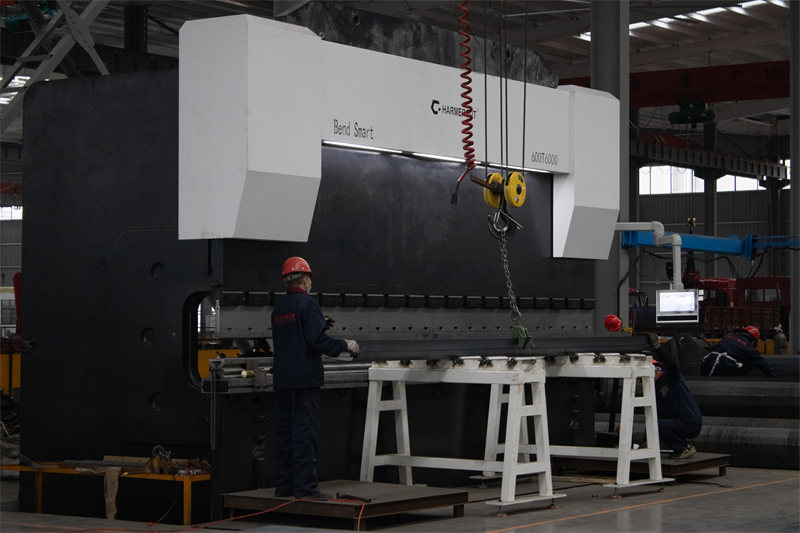

▣ Жоғары дәлдіктегі иілу:

♦ Жоғары дәлдіктегі иілу жалпақ панельдерді қалдық кернеуі төмен етіп жасайды, құрылымдық беріктікті жақсартады және жүк көтергіш жебе компоненттерінің деформациясы мен жарылуын болдырмайды.

♦ Бум түтігінің төзімділігі ±1 мм шегінде бақыланады, бұл тегіс телескопия үшін минималды саңылауға және дірілдеуді немесе жабысуды азайтуға әкеледі.

♦ Жебе түтіктерінің жоғары дәлдігі жабдықты жаңартудың арқасында жобаланған шектеулерді тиімді түрде азайтуға мүмкіндік береді.

♦ Әрбір жебе бөлігінің төзімділігін кәдімгі өңдеумен салыстырғанда 4 мм-ге азайтуға болады, бұл жебені созу мен тартуды әлдеқайда тегіс етеді.

♦ Жебе бөліктерінің арасындағы тығыз орналасу жүк көтеру кезінде күштірек өзара байланыс күшін тудырады. Коаксиалдылықты, симметрияны және жазықтықты оңтайландырады; иілген беттер бұрғылаудан кейін түзу және ұқыпты, жоғары концентрлілікке ие болады.

♦ Анықтамалық деректер ауытқуынан туындаған ығысқан түйреуіш біліктері мен тесіктерінің, кернеудің біркелкі емес таралуының және мерзімінен бұрын жарылудың алдын алады.

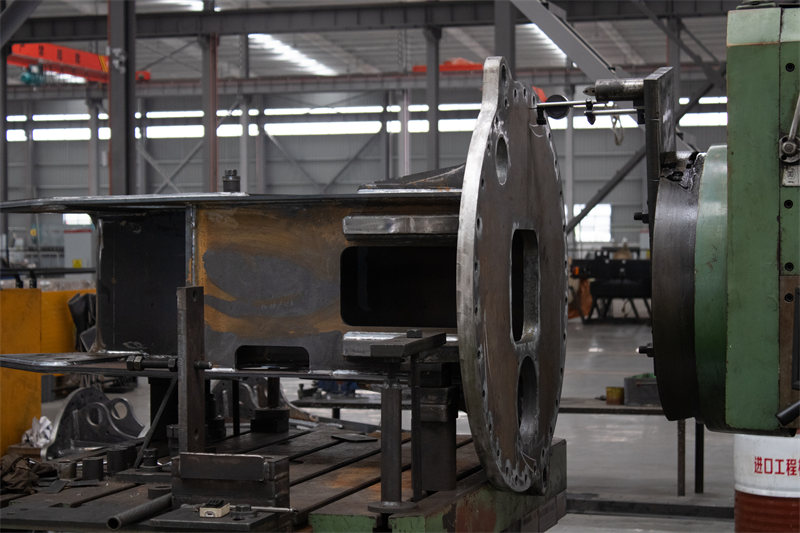

▣ Бұрғылау және фрезерлеу:

Зеріктіретін: Дәл тесікті, жоғары дөңгелектікті, дәл концентрлілікті және тегіс тесік қабырғаларын қамтамасыз ету үшін дөңгелек тесіктерді өңдейді.

Фрезерлеу: Тамаша тегістікті қамтамасыз ету үшін дайындама беттерін тегістейді және жылтыратады.

♦ Жұмыс беттері минималды биіктік ауытқуымен және жоғары концентрлікпен ерекшеленеді.

♦ Тесіктер дәл өлшемде жасалған, дөңгелек пішіні жақсы және эллиптикалық бұрмаланулар жоқ.

♦ Тығыз және біркелкі құрастыру үшін тесіктің бетке перпендикулярлығы және тесіктердің арақашықтығы қатаң бақыланады.

♦ Мойынтіректер, біліктер, түйреуіш біліктер және фланецтер тербелмей тегіс орналасады; айналу тұрақты, эксцентриситетсіз және қалыптан тыс тозусыз.

♦ Біркелкі күш таралуы түйісетін беттер арасында тығыз жанасуды қамтамасыз етеді, бұл босаңсу мен жарылудың алдын алады.

♦ Барлық дайындамалардағы біркелкі өлшемдер қосалқы бөлшектердің бір-бірімен ауыстырылуын қамтамасыз етеді.

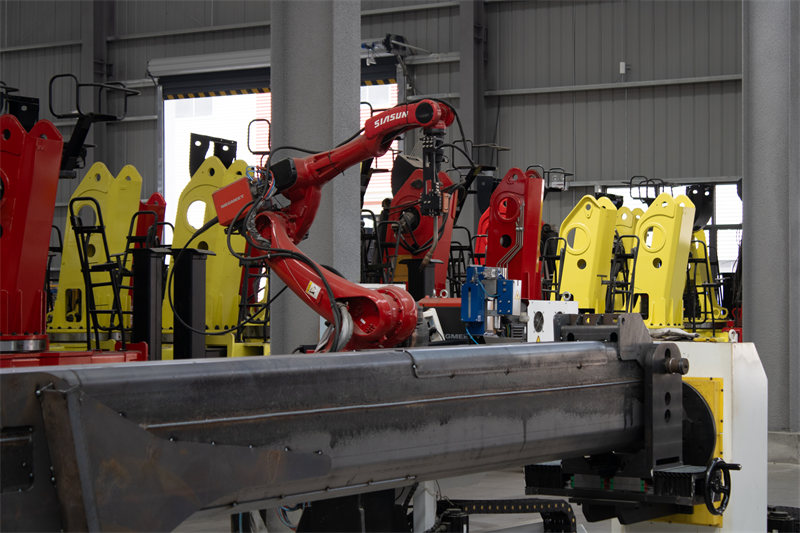

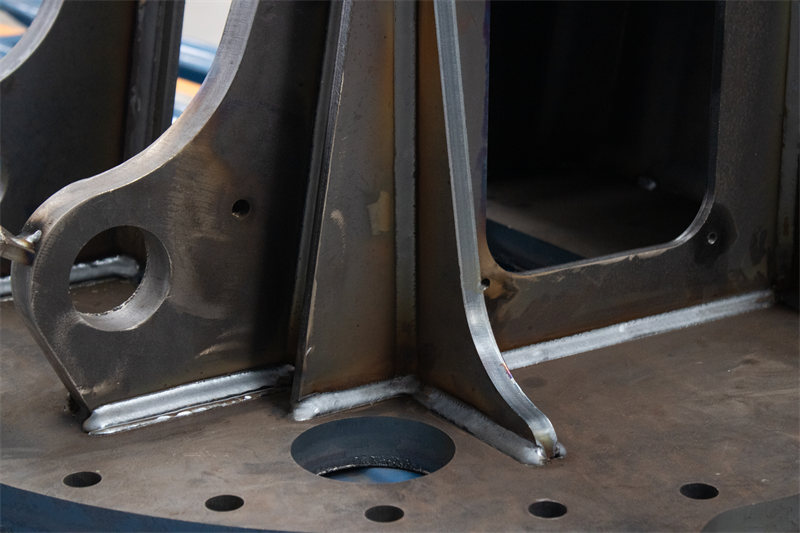

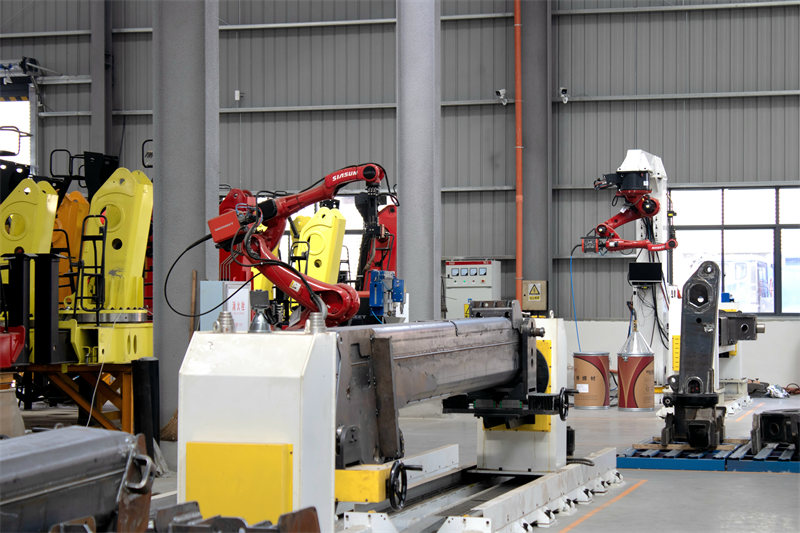

▣ Роботтық дәнекерлеу:

♦ Біркелкі, эстетикалық дәнекерлеу құрылымы. Тұрақты роботтық қозғалыс жолы дәнекерлеудің тұрақты енін және дәнекерлеудің тұрақты толқындарын қамтамасыз етеді.

♦ Қабаттасып кету, астыңғы кесілу немесе дәнекерлеу шашыраулары жоқ. Таза көрініс үшін дәнекерлеуден кейін кең көлемде ұнтақтау және қожды үгінділеу қажет емес.

♦ Біркелкі пісіру нүктелері әжімдер мен деформациялардың алдын алады. Тұрақты жылу біркелкі қыздыруды қамтамасыз етеді, сондықтан дайындамалар сирек деформацияланады немесе құлайды.

♦ Ұзын және дөңгелек дәнекерлеулер үздіксіз, саңылаусыз тігістермен және тегіс буын ауысуларымен жоғары сапалы өңдеуге қол жеткізеді.

♦ Біркелкі қорғаныс газымен қаптау ішкі ақауларды азайтады және созылу беріктігі мен шаршауға төзімділікті арттырады.

♦ Басқарылатын жылу кірісі және бекітілген пісіру ырғағы ішкі кернеудің біркелкі таралуын қамтамасыз етеді, кейінгі иілу, жүктеме көтеру және діріл жағдайларында пісірудің жарылуына қарсы тұрады.

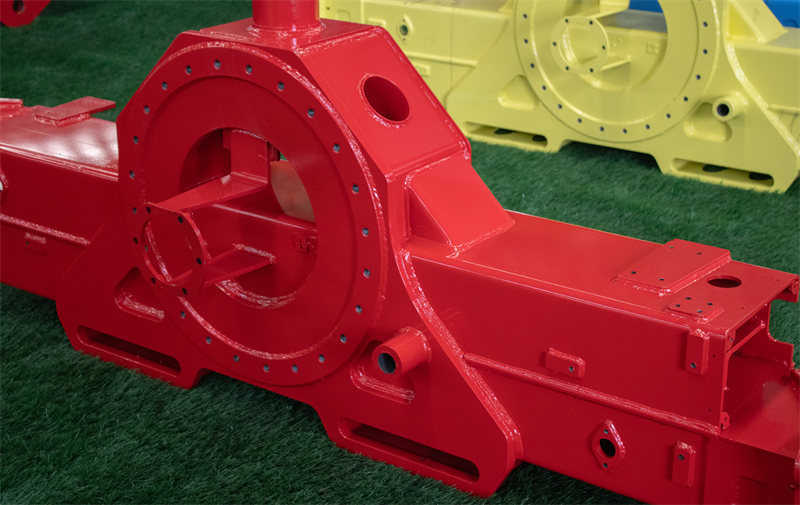

▣ Кранды жабу процесі:

♦ Оқ ату

Соққымен ату дайындама беттеріндегі қақ пен ластаушы заттарды кетіреді, бұл сыртқы түрін жақсартады. Болатпен ату ұнтақ жабынының адгезиясын арттыру үшін текстураланған бет жасайды. Артықшылықтары: Дәнекерлеу кернеуін тиімді түрде жеңілдетеді, шаршау сыну қаупін азайтады және бөлшектердің қызмет ету мерзімін ұзартады.

♦ Майсыздандыру және жуу процесі

Процесс ағыны: Алдын ала майсыздандыру → Майсыздандыру → Алдын ала шаю → Шаю → Ауа үрлеу → Кептіру → Мәжбүрлі салқындату

Майсыздандыру: Дайындама беттерінен майды және май ластануын кетіреді.

Жуу: Дайындамалардан барлық май мен дақтарды жуу үшін 40°C жоғары жылы суды пайдаланады.

Жуғаннан кейін 360° өлі бұрышсыз ауа үрлеу қолданылады, содан кейін 120°C температурада кептіріледі және дайындаманың температурасын шамамен 50°C дейін төмендету үшін мәжбүрлі салқындату жүргізіледі.

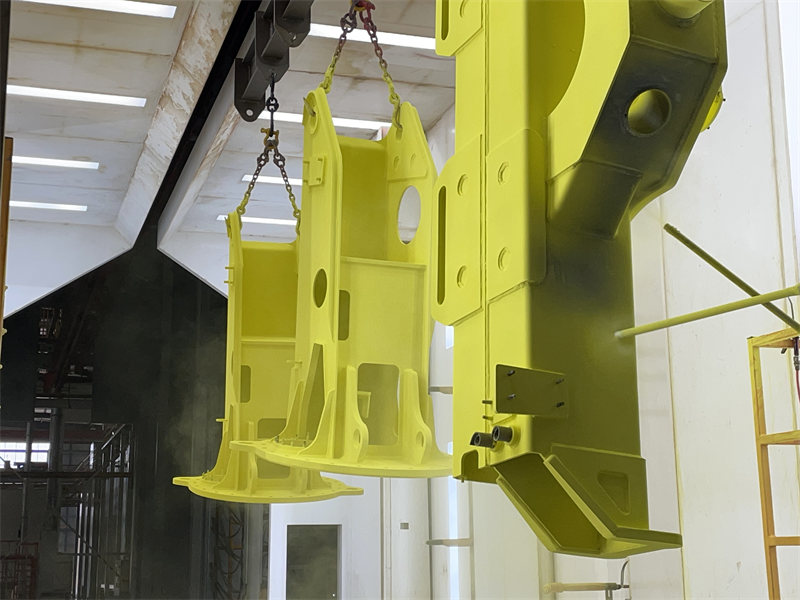

♦ Ұнтақпен қаптау

Дайындамалар контурды сканерлеу үшін лазерлік сканерлеу станцияларына жеткізіледі, содан кейін ұнтақпен бояу кабинасына ауыстырылады. Көп осьті байланыстыру технологиясын қолдана отырып, кабинаның ішіндегі 60-тан астам импортталған бүріккіш пистолет барлық дайындама беттерінде соқыр дақтарсыз біркелкі жабын қабаттарын түзеді.

♦ Қалпына келтіру және пісіру

Дайындамалар соңғы пісіру станциясына тасымалданады. Импорттық инфрақызыл қыздыру жабдығы (IfraSol) ұнтақты тез балқыту үшін бетінен өзегіне дейін біркелкі қыздыруға мүмкіндік береді. Пеш екі сатылы пісіру процесін қолданады: 120°C температурада алдын ала қыздыру және 240°C температурада 15-20 минут бойы негізгі қыздыру, бұл ұнтақты балқытуға, тегістеуге және қатайтуға мүмкіндік береді, бұл беттің мінсіз өңделуіне қол жеткізуге мүмкіндік береді.
