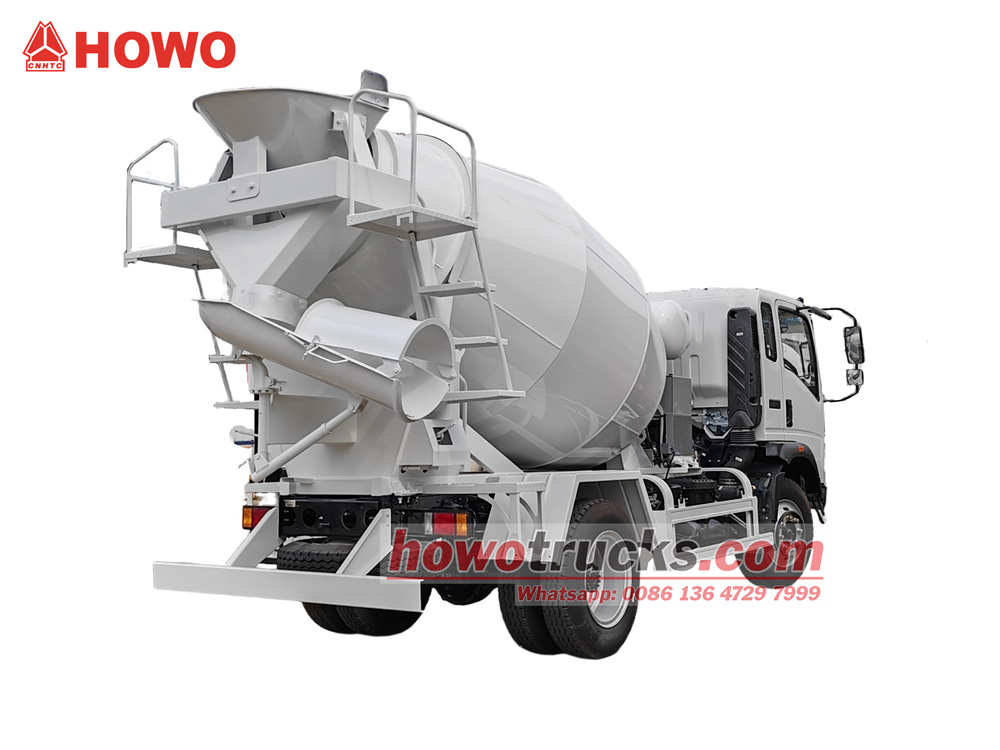

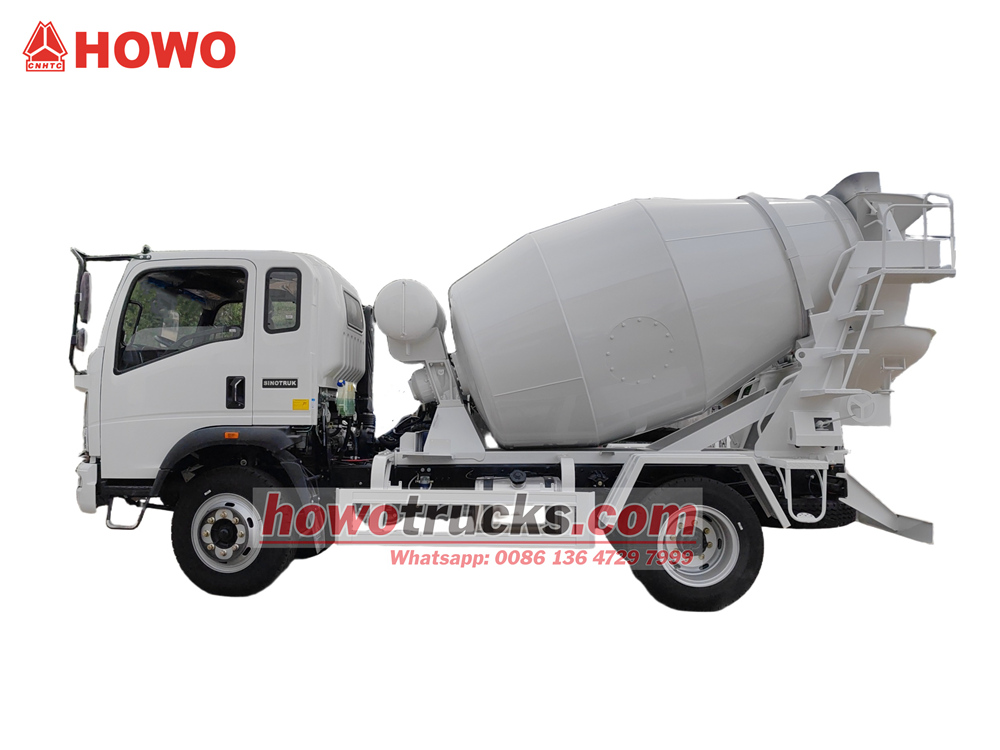

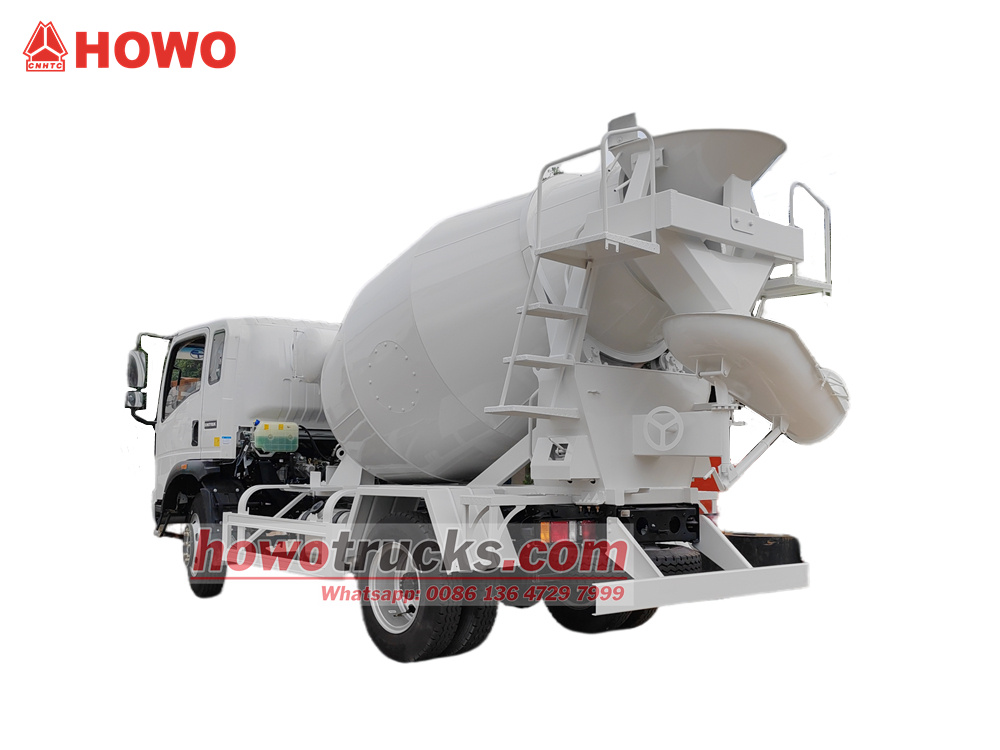

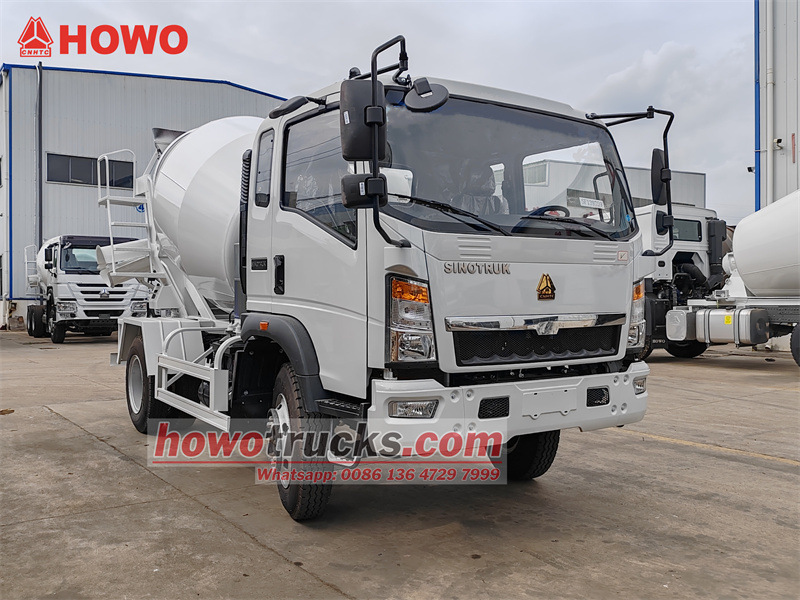

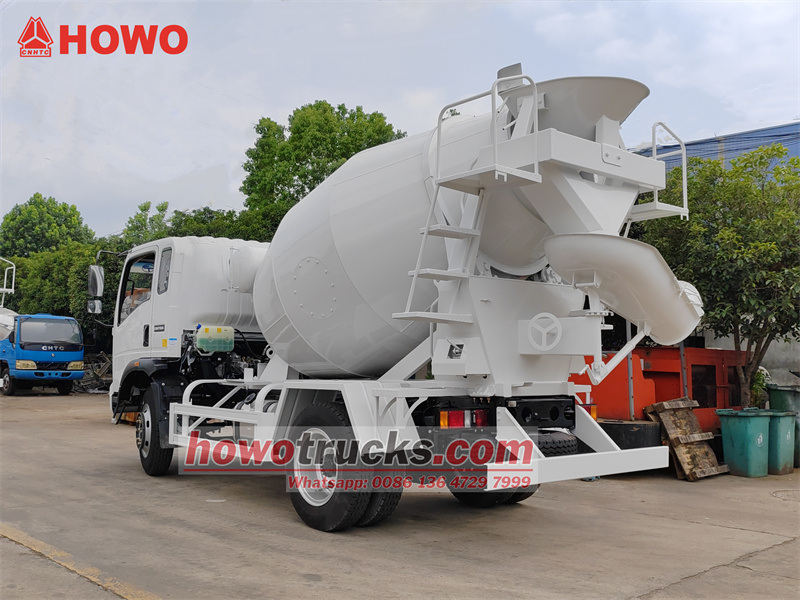

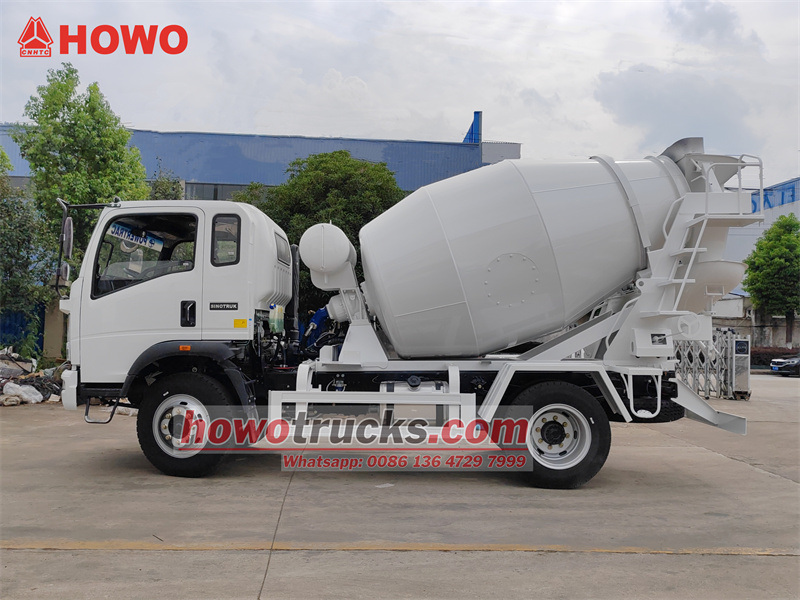

5cbm барабанды Howo бетон араластырғыш жүк көлігі
HOWO 5 текше метрлік бетон араластырғыш жүк көлігі жалпы салмағы 16 тонна және доңғалақ базасы 3800 мм болатын HOWO 2080 қатарлы жартылай кабиналы жүк көлігін пайдаланады. Ол Sinotruk MC05.18-40 180 ат күші бар қозғалтқышымен және HW90510C 10 жылдамдықты беріліс қорабымен жабдықталған. Жоғарғы араластырғыш бактың сыйымдылығы 5 текше метр және Q355 марганецті болаттан жасалған. Бак корпусы 4 мм, ал басы 6 мм. Ол Keyi редукторымен, итальяндық Interpap гидравликалық сорғысы мен қозғалтқышымен, қытайлық радиатормен, ауа басқару қорабының жинағымен, сыйымдылығы 400 л су багымен, ауа қысымы бар сумен жабдықтаумен, құйрықтағы екі жақты басқару тұтқаларымен, байланыстыру жұмысымен және қалдықтардың төмен деңгейімен жабдықталған.
Жұмыс қабілеті :
5cbmКабина түрі :
Howo 2080 one and half row cabinЖетек жүйесі :
4x2,LHDДоңғалақ базасы (мм) :
3800 mmҚозғалтқышқа тән :
180HP / SINOTRUK MC05.18-40Беріліс қорабы :
HW90510C, 10-speed, manualАлдыңғы ось (кг) :
6000Артқы ось (кг) :
10000The5cbm барабанды Howo бетон араластырғыш жүк көлігі шағын және орта жобаларға арналған. Ол Sinotruk 180 ат күші бар қозғалтқышын және 10 жылдамдықты беріліс қорабын пайдаланады, бұл қуатты және отынды үнемдейтін қуат беру жүйесіне әкеледі. Негізгі гидравликалық жүйе Италияның Interpap компаниясынан алынған, бұл минималды қалдықпен тегіс және тиімді араластыруды және түсіруді қамтамасыз етеді. Ғылыми түрде жасалған араластыру барабаны бетонды біркелкі араластыру үшін озық араластыру технологиясын пайдаланады, бұл бөлінудің алдын алады және бетонның жоғары сапасын қамтамасыз етеді. Қос джойстик пайдалану мен бақылауды жеңілдетеді, бұл оны қала құрылысы, жолдарды күтіп ұстау және басқа да қолданбалар үшін өте қолайлы етеді.

Біздің зауыт жүк көлігі саласындағы кәсіби өндіруші,
барлық өнімдердің жаңа және жоғары сапалы екеніне кепілдік береді.
»Ⅰ.Өнімнің анықтамасы және кіріспесі:
Өндіруші:CS TRUCKS GROUP LIMITED
Өнімділік артықшылықтары
1.Тиімді қуат пен беріліс қорабын сәйкестендіру: 180 ат күші бар Sinotruk қозғалтқышы 10 жылдамдықты беріліс қорабымен жұптастырылған, бұл жоғары үйлесімділікті және тиімді қуат берілісін қамтамасыз етеді.
2. Ғылыми танк дизайны: Қос логарифмдік спиральды қисығы бар Q355 марганецті болаты бетонның біртектілігін қамтамасыз етеді, қалдықтарды азайтады және материал қалдықтарын азайтады.
3. Ыңғайлы және қауіпсіз пайдалану: Байланысты жұмыс оператордың жұмыс жүктемесін азайтады; пневматикалық сумен жабдықтау және үлкен сыйымдылықтағы су ыдысы тиімді тазалауды қамтамасыз етеді.
4. Басқарылатын техникалық қызмет көрсету шығындары: Модульдік гидравликалық жүйе және отандық өндіріс радиаторы кейінгі жөндеудің қиындығы мен құнын азайтады.
» Ⅱ. HOWO 5cbm c үшін өнім параметрлерібетон араластырғышжүк көлігі:
| HOWO жарығыБетон араластырғыш жүк көлігі | ||
| Көлік моделі | CS5160GZR | |
| Жалпы өлшем | 7250x2350x3360mm | |
| Жалпы көлемді жүктеме | 16000kg | |
| Жиек салмағы | 6720 кг | |
| Шасси параметрі | ||
| Шасси бренді | SINOTRUK HOWO | |
| Доңғалақ базасы | 3800mm | |
| Жүргізу түрі | 4x2, сол жақтағы жетегі | |
| Такси | HOWO 2080 бір жарым қатарлы, кондиционермен | |
| Қозғалтқыш | Түрі | 4 цилиндрлі, 4 тактілі, аса зарядталған, интеркулярлы, сумен салқындатылған, |
| Mмодель | SINOTRUK MC05.18-40 | |
| Номиналды қуат (ат күші) | 180 ат күші / 132 кВт | |
| Номиналды жылдамдық | 2400 айн/мин | |
| Макс айналу моменті | 700 Н.м | |
| Максималды айналу моменті жылдамдығы | 1300-1700 айн/мин | |
| Орын ауыстыру | 4,58 л | |
| Шығарындылар стандарты | Еуро 4 | |
| Отын түрі | Дизель | |
| Трансмиссия (Беріліс қорабы) | HW90510C 10-жылдамдық, қолмен басқару | |
| Алдыңғы оське тиеу | 6000 кг | |
| Артқы оське тиеу | 10000 кг | |
| Шина | 9.00R20 (6+1) | |
| Араластыру барабаны параметрі | ||
| Араластыру барабаны материалы | Жоғары сапалы тозуға төзімді болат | |
| Модель: Марганец болаты Q355 | ||
| Барабан корпусының қалыңдығы: 4мм, қақпақтың қалыңдығы: 6 мм | ||
| Араластыру сыйымдылығы | 5m³ | |
| Зарядтау жылдамдығы | ≥3.2 m³/мин | |
| Жоғарғы қоректендіру бункерінің өлшемі | ≥650 мм | |
| Зарядсыздану жылдамдығы | ≥1.25 m³/мин | |
| Қалдық мөлшерлемесі | ≤0,5% | |
| Сумен жабдықтау | Барик сумен жабдықтау жүйесі | |
| Су ыдысының сыйымдылығы | 400 л | |
| Миксер барабанының айналу жылдамдығы | 0~12 айн/мин | |
| Операциялық жүйе моделі | Артқы екі жағында жұмыс істейтін джойстик, байланыстыру операциясы | |
| Қосалқы құрал | Құралдар қорабы, редуктор, гидравликалық сорғы және қозғалтқыш, радиатор, | |

»Ⅲ.Өнімнің егжей-тегжейлері

Шасси конфигурациясы

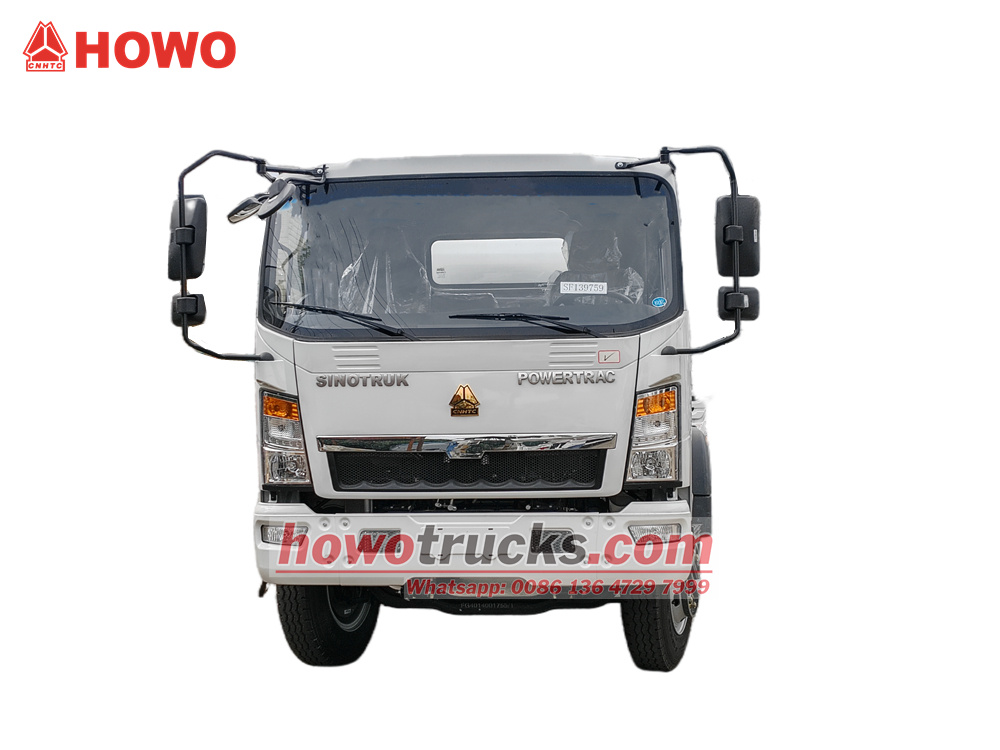

Такси: HOWO 2080 жартылай кабиналы, жалпы салмағы 16 тонна, доңғалақ базасы 3800 мм
Қозғалтқыш:
• SINOTRUK MC05.18-40 / 180 ат күші, 4,58 л көлем, максималды айналу моменті 700 Н·м (1300-1700 айн/мин), Қытай IV шығарындылар стандарттарына сәйкес келеді.
• Төрт цилиндрлі, турбокомпрессорлы және интерсалқындатқышты конструкция қуат шығысы мен отын үнемдеуді теңестіреді, бұл оны бетонды орташа және қысқа қашықтыққа тасымалдауға жарамды етеді.
Берілу: SINOTRUK компаниясының меншікті 10 жылдамдықты беріліс қорабы ауыр жүктеме кезінде күшті іске қосу мүмкіндігін беретін үлкен бірінші беріліс қатынасына ие. Көптеген берілістер мен тар қатынас сатылары бірқалыпты ауысуды және отын үнемдеуді қамтамасыз етеді.

Жоғарғы Араластыру Жүйе

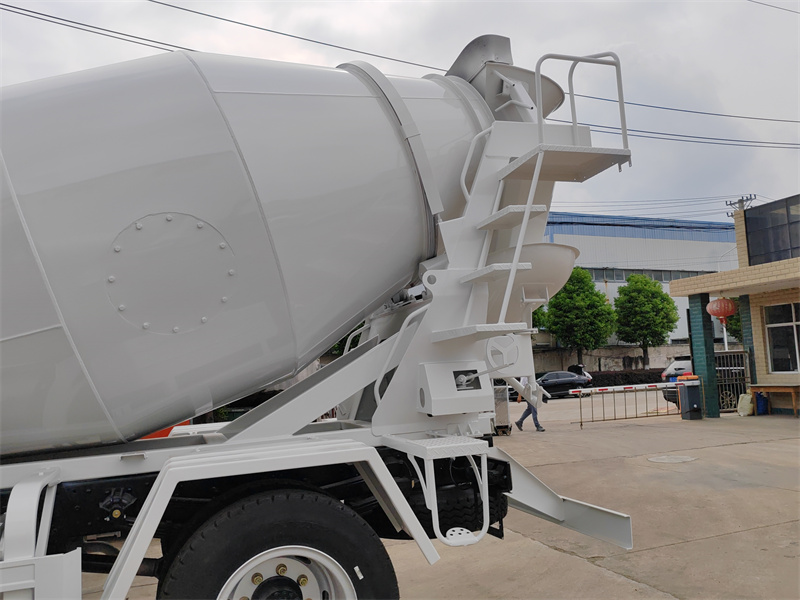

5 текше метрлік Q355 марганецті болаттан жасалған бак:
• Бактың қалыңдығы: 4 мм, бастың қалыңдығы: 6 мм, жоғары беріктікке және тозуға төзімділік, жоғары қарқынды араластыру операцияларына жарамды.
• Қос логарифмдік спираль қисығын жобалауn бетон ағынын оңтайландырады, бөлінуді азайтады және қалдықты азайтады.

Негізгі компоненттер

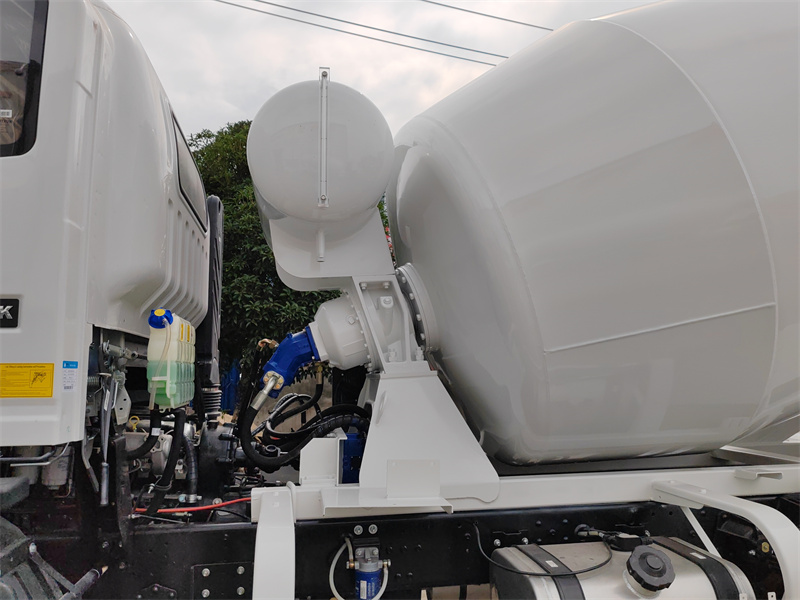

• Редуктор: Кейи
• Гидравликалық сорғы және қозғалтқыш: Италия Interpap бренді. Жоғары тиімді және сенімді, тұрақты қуат берілісі бар, резервуардың үздіксіз айналуын қамтамасыз етеді.

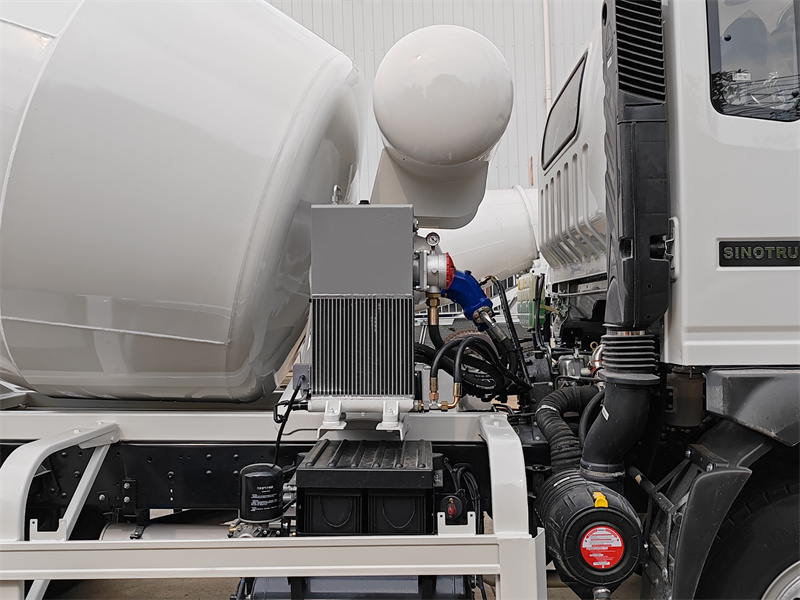

• Радиатор: Жылудың таралуын оңтайландырады, гидравликалық жүйенің қызып кетуіне жол бермейді және жабдықтың қызмет ету мерзімін ұзартады.
• Сумен жабдықтау жүйесі: 400 литрлік су ыдысы, пневматикалық сумен жабдықтау.
• Ауа басқару блогы: Қолмен басқарылатын клапандармен, электромагниттік клапандармен және қысым қосқыштарымен біріктірілген, ол автоматтандырылған басқаруды қамтамасыз етеді және жүйенің тұрақтылығын арттырады.

Басқару жүйесі

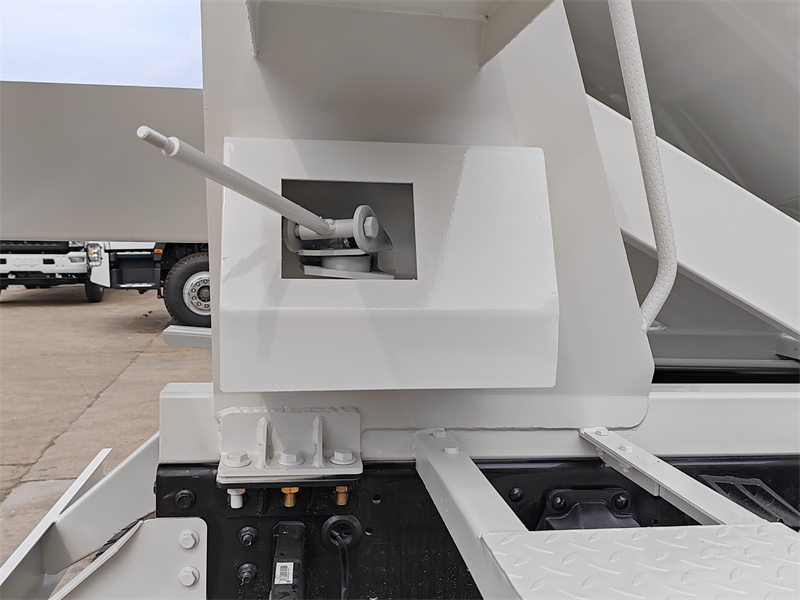

• Қос артқы джойстиктер: Сол және оң жақ және кабинаның жұмысын қолдайды, бұл операторға резервуардың айналуын, разрядталуын және басқа әрекеттерді әртүрлі позициялардан оңай басқаруға мүмкіндік береді.
• Байланысты басқару дизайны: Жұмыс процесін жеңілдетеді, тиімділікті арттырады және дұрыс жұмыс істемеу қаупін азайтады.
»Ⅳ. ЖұмысПринцип:

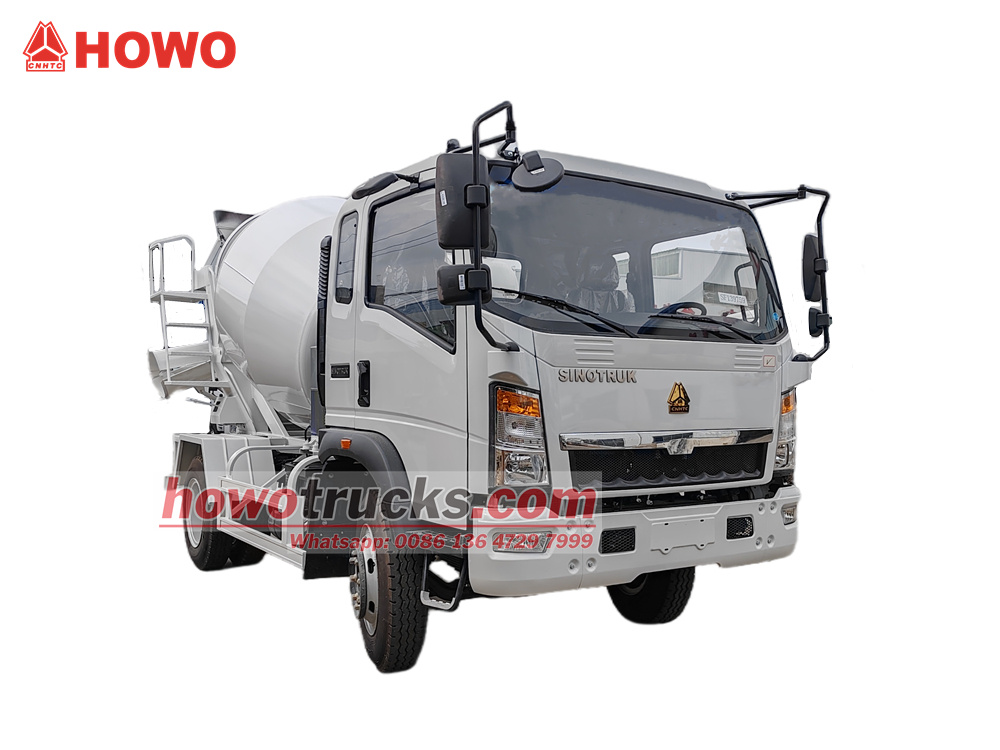

TheHowo 5 cbm транзиттік араластырғыш барабанды жүк көлігішасси қозғалтқышымен жұмыс істейді, ол гидравликалық сорғыны тасымалдау корпусы арқылы жүргізеді. Қысымдағы гидравликалық май гидравликалық қозғалтқышқа айдалады, редукторды басқарады, ол өз кезегінде араластыру багының үздіксіз айналуына әкеледі. Бактың ішкі қос логарифмдік спиральды қалақшалары айналу кезінде центрифеталық күш пен итеру күшін тудырады, бетонды спираль траекториясы бойынша итереді, бөлінудің алдын алады және біркелкі араластыруға қол жеткізеді. Тиеу кезеңінде баг жүктемені жеделдету үшін тез айналады. Тасымалдау кезінде бетонның қатып қалуына жол бермеу үшін төмен алға айналу жылдамдығын сақтайды. Босату кезінде баг жоғары жылдамдықпен еңкейіп, кері айналады, спиральды қалақшаларды пайдаланып бетонды босату портына итереді. Содан кейін багтың ішін тазалау үшін пневматикалық сумен жабдықтау жүйесі қолданылады. Бүкіл процесс үйлесімді гидравликалық жүйе мен механикалық құрылыммен басқарылады, бұл араластырудан босатуға дейін бетонды үздіксіз және біркелкі араластыруды қамтамасыз етеді.
