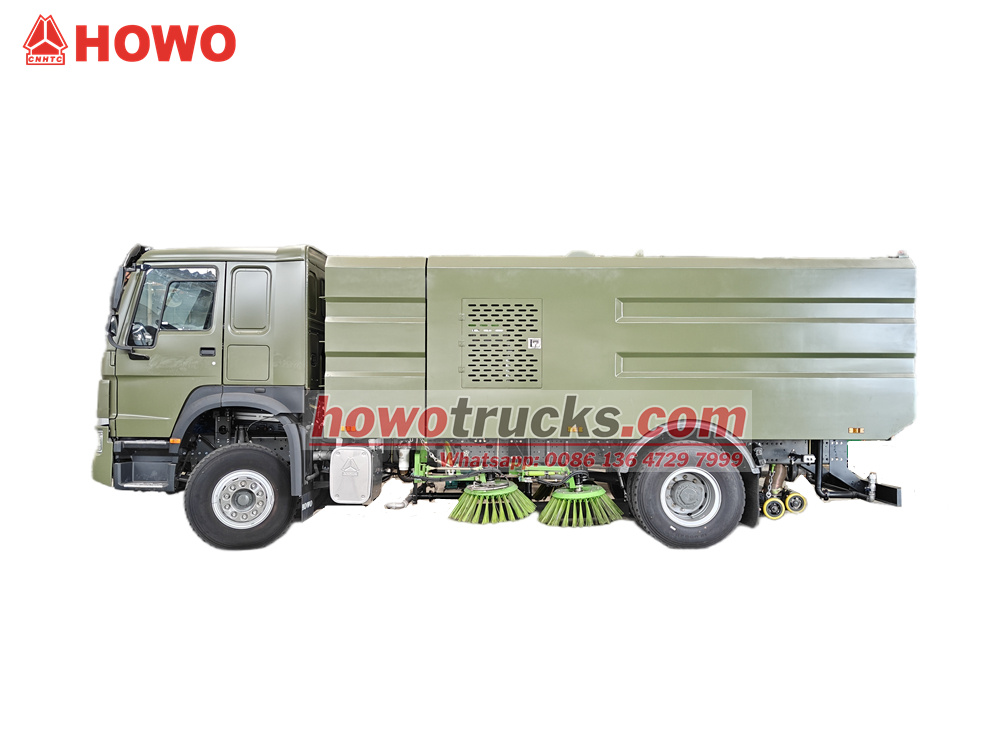

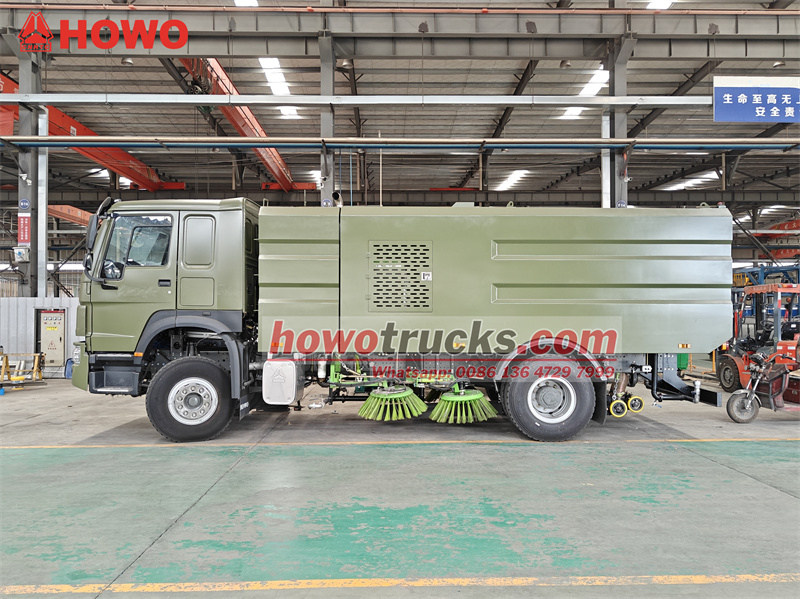

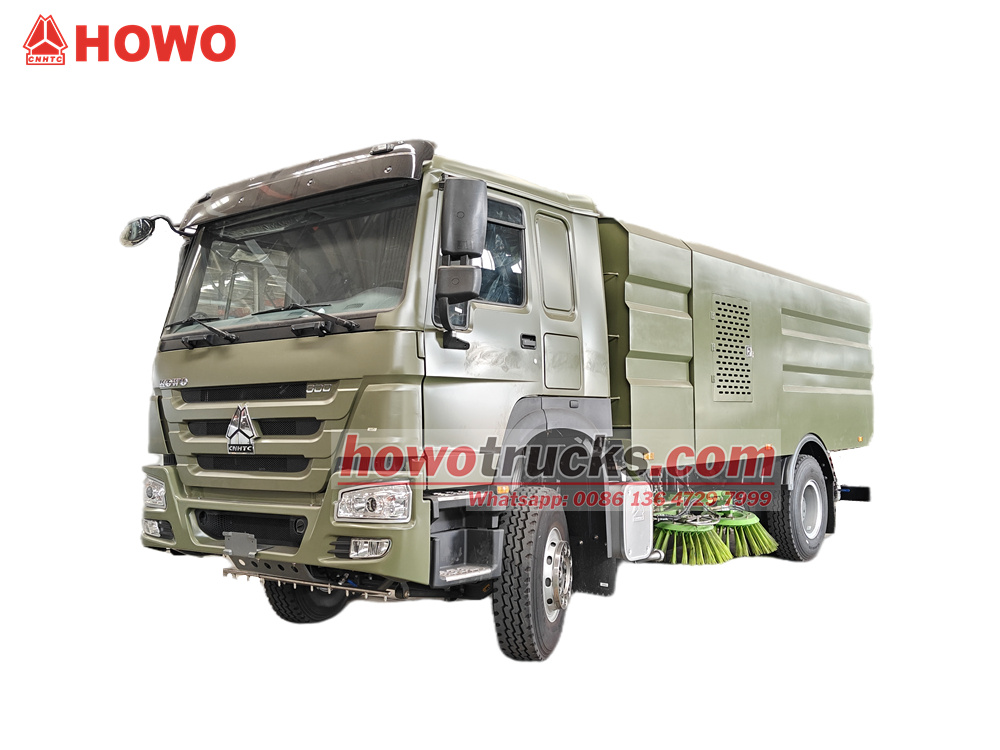

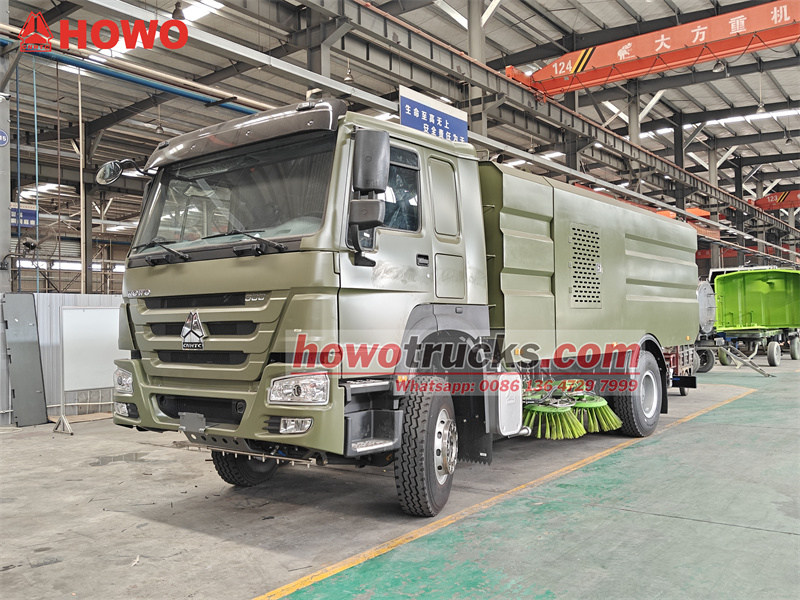

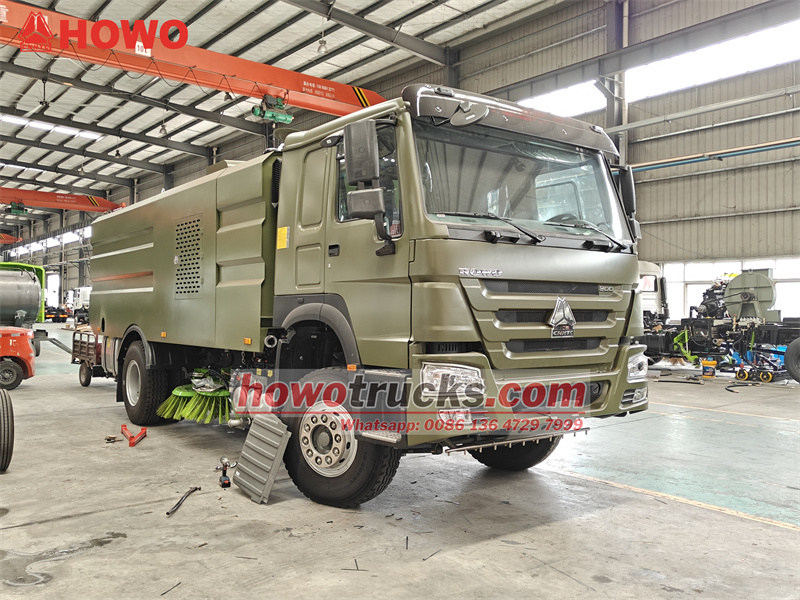

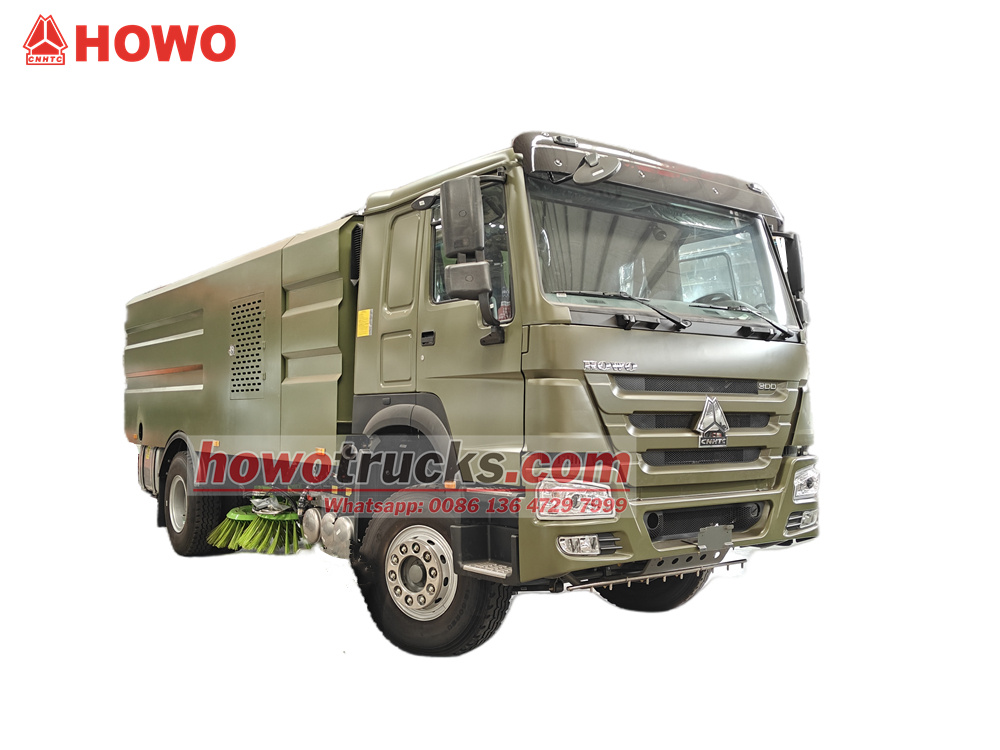

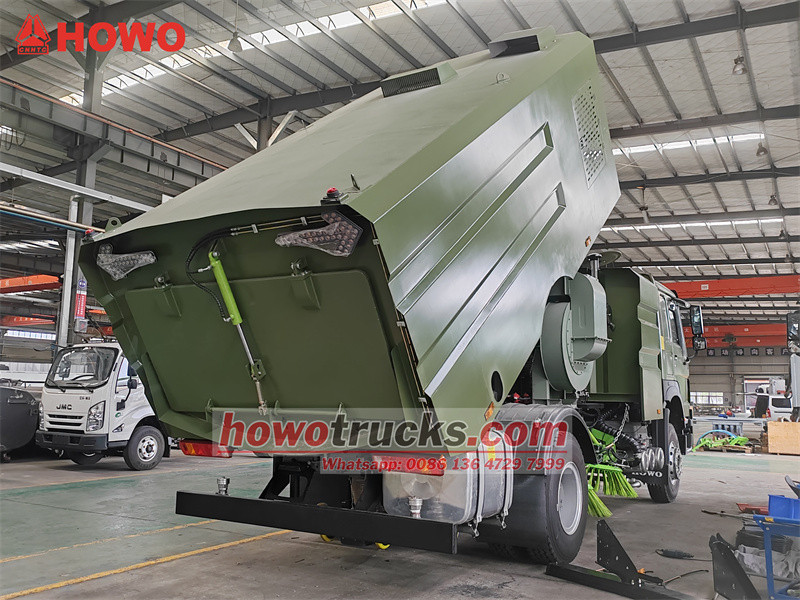

Howo 12 cbm жүк көлігіне орнатылған көше сыпырғышы
HOWO 12cbm жол сыпырғышы HOWO HW76 кабина шассиіне негізделген модификацияланған. Оның доңғалақ базасы 4600 мм және Weichai WP10.300E22 қозғалтқышымен, Sinotruk HW19710 беріліс қорабымен, 4000 л көміртекті болаттан жасалған су ыдысымен, 8000 л тот баспайтын болаттан жасалған ішкі және сыртқы көміртекті болаттан жасалған қоқыс жәшіктерімен және Dongfeng Cummins B140 33 қосалқы қозғалтқышымен жабдықталған. Көлік төрт сыпырғыш щеткамен және сорғышпен, Weiye үрлегішімен, Германияның PINFL PF36 жоғары қысымды поршень сорғысымен (1150 айн/мин) және Hangzhou Weilong 60/90 төмен қысымды су сорғысымен (60 м) жабдықталған.³/сағ). Кабина алдында бірнеше жуу форсункалары және сыпыру щеткасының алдында бүрку форсункасы бар. Жоғары қысымды сумен жуу ені 2,5 м, сыпыру щеткасының сыпыру ені 3,5 м, ал ең жоғары сыпыру сыйымдылығы 60 000 м³/сағ. Сыпыру жылдамдығы 3-20 км/сағ. Көлік кабинадағы электрондық басқару блогымен және сорғыштағы басқару блогымен басқарылады.
Жұмыс қабілеті :
12cbmКабина түрі :
Howo HW76 cabinЖетек жүйесі :
4x2,LHDДоңғалақ базасы (мм) :
4600Қозғалтқышқа тән :
300 HP / WEICHAI WP10.300E22Беріліс қорабы :
HW19710 transmission, 10 forward and 2 reverseАлдыңғы ось (кг) :
6500Артқы ось (кг) :
11500TheHowo 12 cbm жүк көлігіне орнатылған көше сыпырғышықалалық жолдарды, алаңдарды, өнеркәсіптік парктерді және басқа да жерлерді тазалау және күтіп ұстау үшін жасалған жоғары тиімді санитарлық тазалау көлігі. Оның құрамында 4000 литрлік көміртекті болат су ыдысы және 8000 литрлік тот баспайтын болатпен қапталған қоқыс жәшігі бар. Сыпыру жүйесі төрт дискілік щеткалар жиынтығы мен кең сорғыштарды қамтиды, бұл 3,5 метрге дейін сыпыру енін, 2,5 метрлік жоғары қысымды жуу енін және 60 000 м максималды сыпыру сыйымдылығын қамтамасыз етеді.³/сағ. Көлік шаңды басу үшін көп сатылы бүркумен бірге неміс жоғары қысымды сорғысын, Ханчжоу төмен қысымды су сорғысын және Weiye үрлегішін пайдаланады, бұл жұмыс кезінде шаңның аз пайда болуына әкеледі.
Ақылды электрондық басқару жүйесі кабинада және сорғыштардың жанында қос басқару қораптарын біріктіреді, бұл щетканы көтеру және түсіру, бактарды босату және үрлегішті іске қосу және тоқтату сияқты функцияларды бір рет басу арқылы басқаруға мүмкіндік береді, бұл ыңғайлы және тиімді жұмысты қамтамасыз етеді. Бұл көлік тиімді, энергия үнемдейтін және экологиялық таза жұмыстарды қамтамасыз ету үшін қуат жүйесін, сыпыру жүйесін, су жүйесін және ақылды басқару жүйесін біріктіретін модульдік интеграцияланған дизайнды пайдаланады.

Біздің зауыт жүк көлігі саласындағы кәсіби өндіруші,
барлық өнімдердің жаңа және жоғары сапалы екеніне кепілдік береді.
»Ⅰ.Өнімнің анықтамасы және кіріспесі:
Өндіруші:CS TRUCKS GROUP LIMITED
Өнімнің ерекшеліктері
1. Жоғары тиімділік және энергия үнемдеу: Қос қозғалтқышты конструкция негізгі және қосалқы қозғалтқыштар арасында еңбекті анық бөлетін тәуелсіз қозғалтқыштармен ерекшеленеді, бұл энергия шығынын 20%-дан астамға азайтады.
2. Қоршаған ортаға сәйкестік: Көп сатылы бүрку мүмкіндігі бар толық жабық тазалау жүйесі жұмыс кезінде шаңның концентрациясын төмендетеді. ≤1 мг/м3³.
3. Сенімді және берік: Негізгі компоненттер (мысалы, жоғары және төмен қысымды су сорғылары, желдеткіштер, қосалқы қозғалтқыштар және гидравликалық жүйелер) танымал брендтерден алынған, бұл тұрақты жұмыс істеуді қамтамасыз етеді.
4. Ақылды және ыңғайлы: Электрондық басқару жүйесі жүргізушілерді оқыту шығындарын азайтатын айқын операциялық логикасы бар жоғары интеграцияланған дизайнға ие.
» Ⅱ.HOWO 12CBM жол сыпырғышының өнім параметріжүк көлігі:
| HOWO 12cbm жол сыпырғыш жүк көлігі | ||
| Сыпырғыш жүк көлігінің негізгі сипаттамасы | ||
| Көлік бренді | CS жүк көліктері | |
| Шасси бренді | ISUZU | |

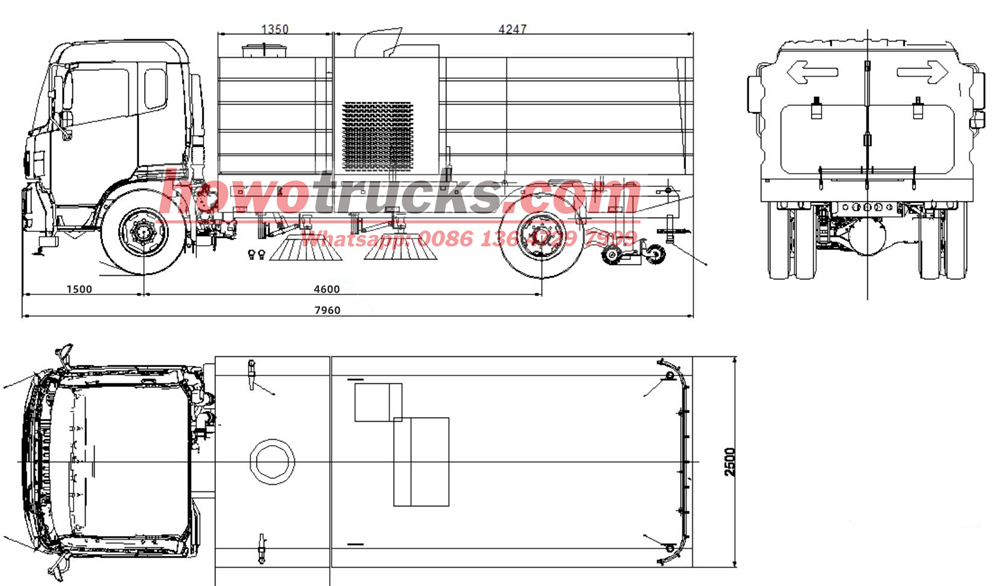

| Жалпы өлшемдері (Ұз. x Е. x Би.) | 7960x2500x3100 мм | |
| Диск түрі | 4x2 сол жақ жетекті, 6 доңғалақты | |
| Доңғалақ базасы | 4600mm | |
| Кабина | HOWO HW76 кабина, кондиционермен, 2 орындықтар және ұйықтаушы, | |
| Салмақ | Жалпы көлемді жүктеме | 18000kg |
| Жол жиегінің салмағы | 11850 кг | |
|
Қозғалтқыш | Модель | WEICHAI WP10.300E22 |
| Ат күші | 300 HP/220 кВт | |
| Қозғалтқыш түрі | Дизель | |
| Шығарындылар стандарты | Еуро 2 | |
| Берілу | Нұсқаулық | HW19710 беріліс қорабы, 10 алға жылдамдық + 2 кері жылдамдық |
| Tire | 12.00R20 | 6+1 қосалқы тire |
| Жоғарғы құрылым параметрі | ||
| Су ыдысының көлемі | 4000 л | |
| Қоқыс жәшігінің көлемі | 8000 л | |
| Материал | су ыдысы: көміртекті болат | |
| қоқыс жәшігі: ішкі тот баспайтын болат, сыртқы көміртекті болат | ||
| Гидравликалық клапан | Тайваньның танымал бренді | |
| Гидравликалық қозғалтқыш | Отандық танымал бренд | |
| Ауыстыру | Schneider басқару қосқышы | |
|
Көмекші қозғалтқыш | Бренд | Донфэн Камминс B140 33 |
| Түрі | Қатардағы 4 цилиндр, аса зарядталған және интеркулярлы,дизель | |
| Ат күші | 140HP | |
| Номиналды қуат/максималды таза қуат | 103/101 кВт | |
| Рұқсат етілген биіктік шегі | 3000 м | |
| Номиналды жылдамдық | 2500 айн/мин | |
| Ldle жылдамдығы | 750 айн/мин | |
| Максималды момент | 502 Нм | |
| Орын ауыстыру | 3,9 л | |
| Номиналды ат күшімен отын шығыны | 88 мм³/strcke | |
| Шығарындылар стандарты | Еуро 3 | |
|
Жоғары қысымды жуу техникалық | жуу ені (мм) | 2500 мм |
| Жуу жылдамдығы | 3-20 км/сағ | |
| Жуу суының қысымы | 10 МПа | |
| Су сорғысының ағын жылдамдығы | 154 л/мин | |
|
Техникалық тазалау | Максималды сыпыру ені (мм) | 3,5 м |
| Максималды сыпыру сыйымдылығы | 60000 м3/h | |
| Сыпыру жылдамдығы | 3-20 км/сағ | |
| Тазалау тиімділігі | ≥98% | |
| Бөлшектердің максималды ингаляциясы | 110 мм | |
| Диск пластинасының щеткасын ұзарту өлшемі | ≥400 мм | |
| Қоқыс жәшігінің есігінің максималды шығару бұрышы | ≥50° | |
|
Сыпыру жүйесі |
Түрі | Барлығы 4 дана ортаға орнатылған щеткалар және 1 сорғыш диск, ол гидравликалық қозғалтқышпен басқарылады, жылдамдығы реттеледі, тәуелсіз басқарылуы мүмкін, автоматты түрде болдырмау функциясы бар |
| Сыпырғыш щетканың диаметрі | Φ850 мм | |
| Дискіні тазалау жылдамдығы | Жоғары жылдамдықта 110 айн/мин, орташа жылдамдықта 80 айн/мин, төмен жылдамдықта 50 айн/мин | |
| Сыпыру дискісінің еңкею бұрышын реттеу | алға 4 ° ~ 6 ° экстраверсия 4 ° ~ 7 ° | |
|
Соратын диск | Түрі | Қос сорғыш тесік, гидравликалық басқару, серіппелі аспа |
| Сору тесігінің диаметрі | 180 мм | |
| Сору дискісінің ені | 2400 мм | |
|
Гидравликалық жүйе | Түрі | Ашық типті, электрлік басқару |
| Негізгі компоненттер | Беріліс сорғысы, гидравликалық қозғалтқыш, гидравликалық цилиндр, электромагниттік клапан | |
| Қысым | 16 Мпа | |
| Гидравликалық май көлемі | 60 л | |
| Май температурасы | 60°C | |
| Су бүрку жүйесі | Компоненттер | Сорғы, форсунка(алдыңғы жағын шайып, артына себіңіз), су сүзгісі және т.б. |
|
Жоғары қысымды су жүйесі | Түрі | Жоғары қысымды поршеньді сорғы |
| Модель | Германия PINFL PF36 | |
| Жүйелік қысым | 10 МПа | |
| Айналу жылдамдығы | 1150 айн/мин | |
| Су клапанының түрі | гидравликалық жоғары қысымды шар клапаны | |
| Су клапанының қысымы | 7 МПа | |
| Саптама түрі | Жоғары қысымды жуу түрі | |
| Су сүзгісі | Сүзгі торы | |
| Лебедка | 20 м | |
|
Төмен қысымды су жүйесі | Модель | Ханчжоу Вэйлун 60/90 |
| Ағын жылдамдығы | 60 м3/h | |
| Су жеткізу қашықтығы | 90 м | |
| Жуу ені | 24 м | |
| Бүйірлік шашыратқыш шыбық | түрі | Автоматты түрде болдырмау функциясы бар V-тәрізді бүріккіш жолақ |
|
Электр жүйесі | Түрі | DC24V, PLC басқаруы |
| Вольт | 24 В | |
| Батарея | 2x12V | |
| Құралдар | ||
| Өрт сөндіру шлангі | 2 дана | |
| Өрт сөндіру кілті | 1 дана | |
| Су сүзгісінің кілті | 1 дана | |
| Жоғары қысымды бүріккіш пистолет | 1 дана | |
| Қолмен басқарылатын гидравликалық сорғы | 1 дана | |
| Қосалқы бөлшектер | ||
| Сыпырғыш щетка | 88 дана | |
| Желдеткіш тығыздағышы | 1 дана | |
| Артқы есік тығыздағышы | 1 дана | |
| Сорғыш түтіктің тығыздағышы | 2 дана | |
| Импорттық бөлшектер тізімі | ||
| Жоғары қысымды су сорғысы | Германия PINFL PF36 | |
| Автоматты түсіру клапаны | Германия PINFL VB200/150 | |
| Рельеф клапаны | Германия PINFL VS200-180 | |
| Электрлік басқару қорабының контроллері | Германия STW | |
| Айналмалы қосқыш | Жапония | |
| Ағынды су ыдысының сенсоры | АҚШ | |
| Гидравликалық клапандар | Тайвань SWH-G02-C4-D2H | |

» Ⅲ.Өнім Толық кіріспе

Шасси конфигурациясы
• Шасси моделі: Sinotruk HOWO HW76 кабина шассиі, доңғалақ базасы 4600 мм.
• Негізгі қозғалтқыш: Weichai WP10.300E22 дизельді қозғалтқышы, көлемі 9,5 л, максималды қуаты 300 ат күші/220 кВт, күшті қуат пен тамаша отын үнемдеуді қамтамасыз етеді.
• Берілу: Sinotruk HW19710 механикалық беріліс қорабы (10 жылдамдық), бірқалыпты ауысумен, күшті айналу моменті сыйымдылығымен және негізгі қозғалтқышпен тамаша үйлесімімен ерекшеленеді.

Құрылымның үстіңгі құрылымы

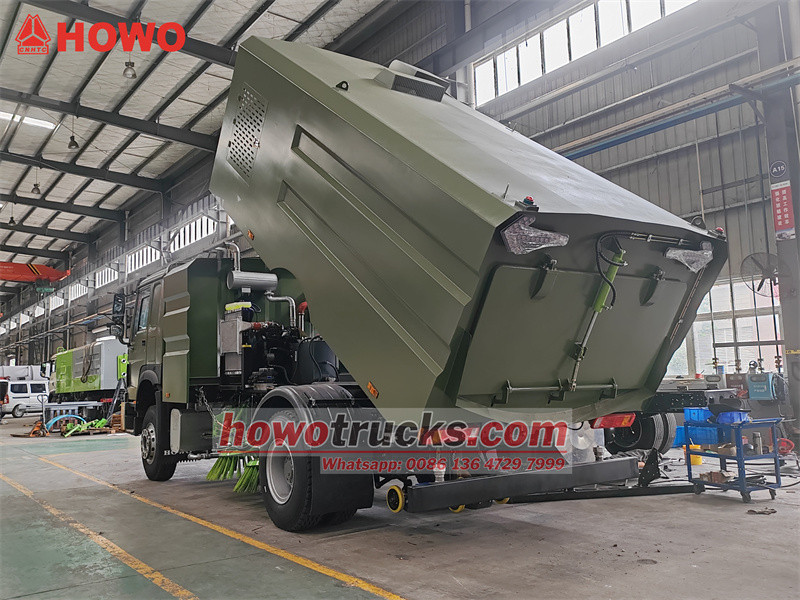

• Қоқыс жәшігі: Сыйымдылығы 8000 л. Тот баспайтын болаттан жасалған ішкі қабат пен көміртекті болаттан жасалған сыртқы қабаттан тұратын композиттік құрылымы бар, ол тот баспайтын болаттың коррозияға төзімділігін көміртекті болаттың құрылымдық беріктігімен біріктіреді, ұзақ қызмет ету мерзімін және оңай күтімді қамтамасыз етеді.
• Су ыдысы: Сыйымдылығы 4000 л. Көміртекті болаттан жасалған, жоғары қысымды жуу және шаңды басу жүйелері үшін жеткілікті сумен қамтамасыз етеді.

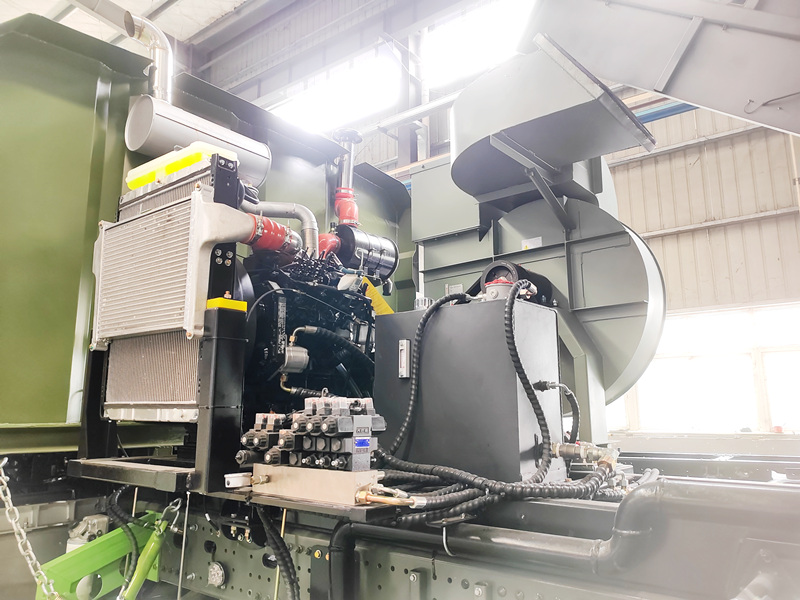

• Көмекші қозғалтқыш: Dongfeng Cummins B140 33 дизельді қозғалтқышымен жабдықталған бұл құрылғы жол сыпырғыштың жоғарғы жүйелерін (үрлегіш, су сорғысы және т.б.) қуаттандыруға арналған, бұл тұрақты жұмыс істеуді және төмен қуат тұтынуды қамтамасыз етеді.

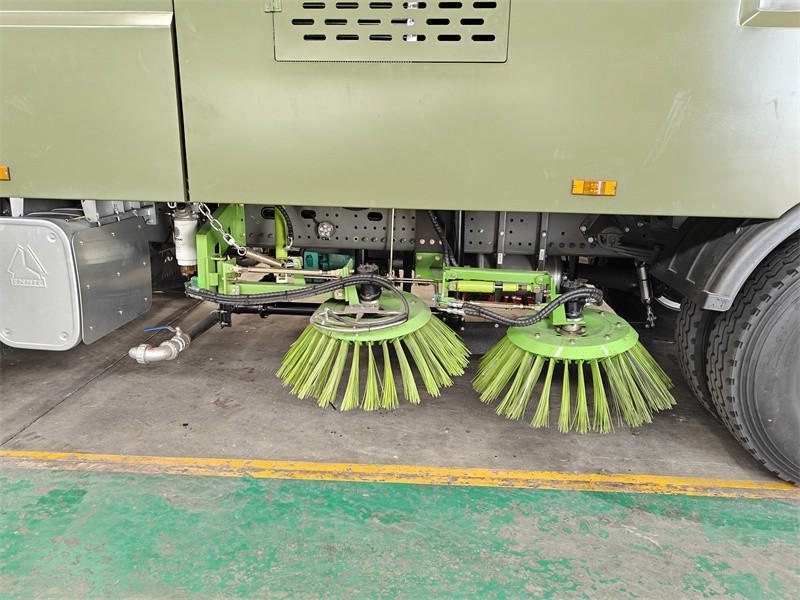

• Сыпыру жүйесі:
◊ Қылқаламдар: Бірнеше біріктірілген сыпыру режимдерінде жұмыс істей алатын 4 щеткамен (әр жағында 2-ден) жабдықталған.
◊ Сыпыру ені: Максималды сыпыру ені 3,5 метрге жетеді, бұл жоғары пайдалану тиімділігін қамтамасыз етеді.
◊ Максималды сыпыру сыйымдылығы: 60 000 м³/сағ дейін.
◊ Жұмыс жылдамдығы: 3-20 км/сағ, жолдың ластану деңгейіне байланысты реттеледі.

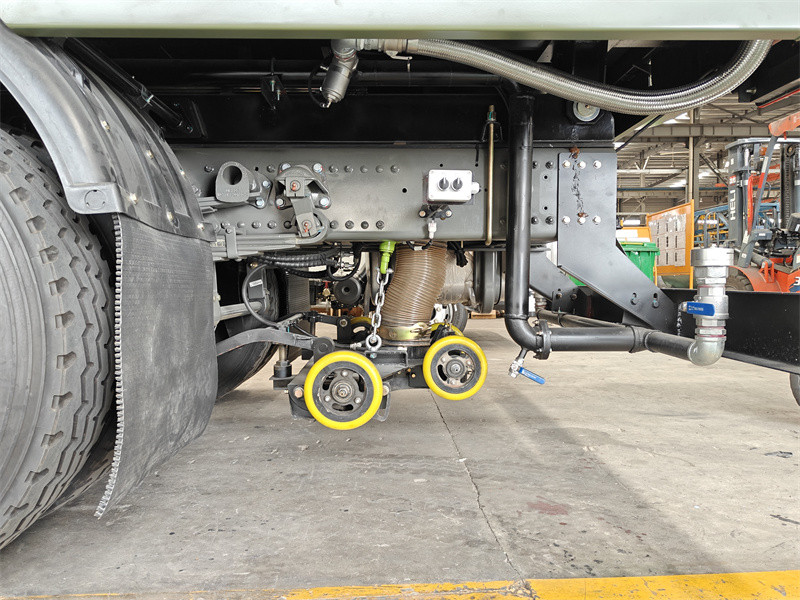

• Сору жүйесі:
Желдеткішпен үйлесімді жұмыс істейтін кең кірісті сорғыш аузы щеткалармен жиналған қоқысты қуатты түрде жинап, қоқыс жәшігіне тасымалдау үшін жабдықталған.

• Жоғары қысымды жуу жүйесі:
◊ Жоғары қысымды сорғы: Германияның PINFL PF36 жоғары қысымды поршеньді сорғысы (жұмыс жылдамдығы 1150 айн/мин, қысым 16 МПа, ағын жылдамдығы 150 л/мин), қиын дақтарды кетіру үшін өте жоғары қысымды су береді.
◊ Жуу ені: Жоғары қысымды жуудың ені 2,5 метр.

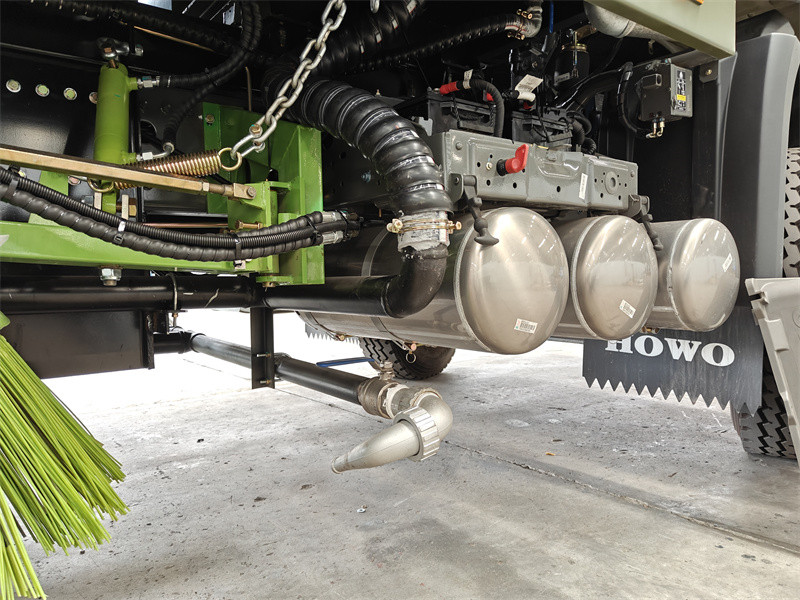

◊ Саптаманың орналасуы: Тиімді жерге шаю үшін кабинаның алдыңғы жағына бірнеше жуу саптамалары орнатылған.
• Төмен қысымды шаңды басу жүйесі:
◊ Төмен қысымды сорғы: Hangzhou Weilong 60/90 төмен қысымды су сорғысы, ағын жылдамдығы сағатына 60 м³. Жұмыс кезінде шаңның қайталама ластануын болдырмау үшін щеткалардың алдында қосымша желдеткіш тәрізді саптамалар орналастырылған.

• Желдеткіш жүйесі:
◊ Сорғыш аузына қуатты сору жасау үшін жоғары ауа қысымын және үлкен ауа ағынын қамтамасыз ететін Weiye желдеткішін пайдаланады, бұл қалдықтардың толықтай қалпына келуін қамтамасыз етеді. Желдеткіштің ішінде жиналған шаң мен қоқысты автоматты түрде кетіруге арналған өзін-өзі тазалау функциясымен жабдықталған, бұл тиімді жұмыс істеуді қамтамасыз етеді.
◊ Сондай-ақ, щеткалардың алдына саптамалар орнатылған, бұл жуу мен сыпыру арасындағы тамаша үйлесімділікті қамтамасыз етеді.
»Ⅳ.Пайдалану және басқару
Көлік икемді және тиімді жұмыс істеу үшін екі басқару жүйесімен жабдықталған:

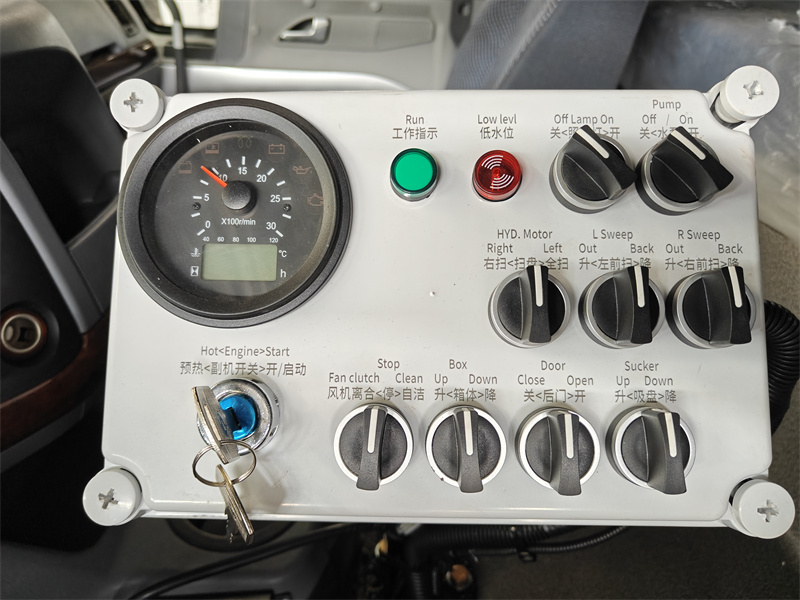

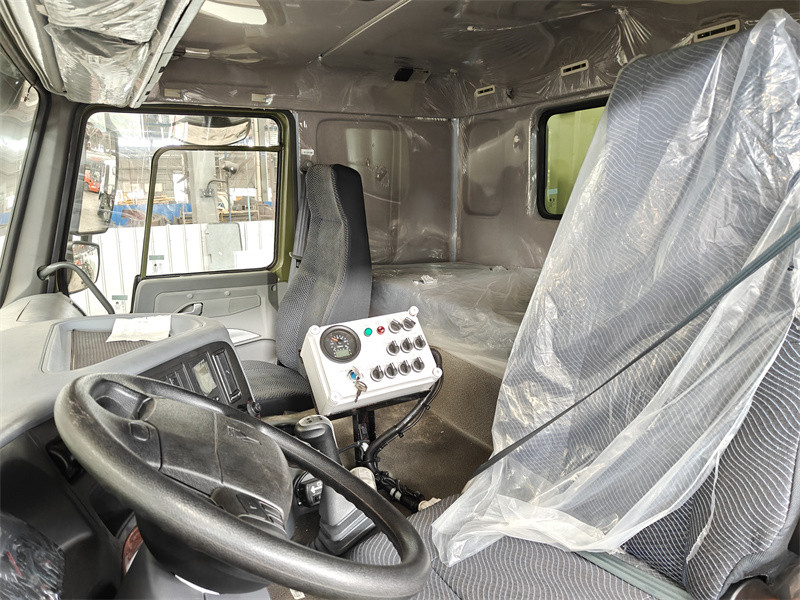

1. Кабинадағы басқару панелі: Барлық негізгі функцияларды басқару және көрсетуді біріктіреді, бұл операторға кабинадан шықпай-ақ көптеген тапсырмаларды орындауға мүмкіндік береді. Құрамында:
★ Дисплей блогы: Көмекші қозғалтқыш тахометрі, жұмыс күйінің көрсеткіштері, су деңгейінің төмендігі туралы ескерту шамы.
★Функция ауыстырғыштары: Жарықтандыру қосқышы, су сорғысының қосқышы.
★ Басқару тұтқалары:

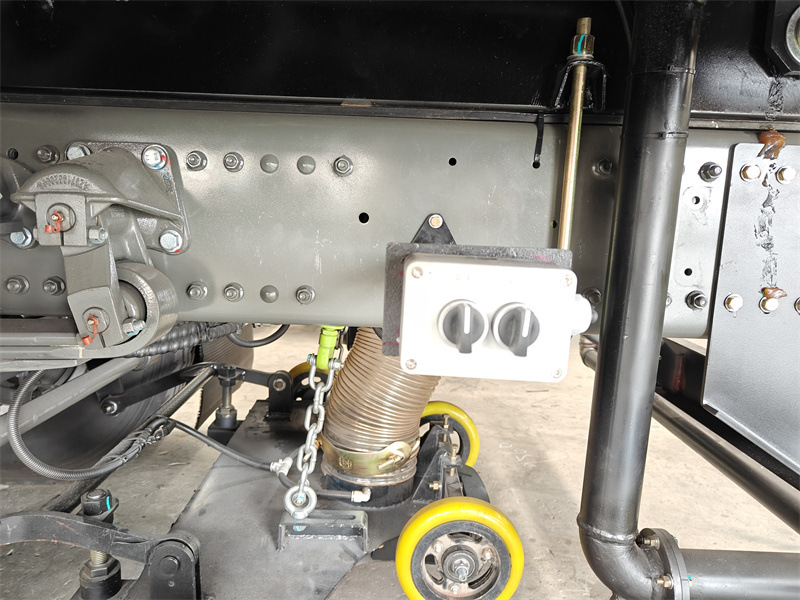

2. Сорғыш аузының жанындағы көмекші басқару қорабы:
Ыңғайлы жұмыс істеу үшін жасалған бұл қосымша басқару қорабы мыналарды қамтиды:
Артқы есікті ашу/жабу тұтқасы
