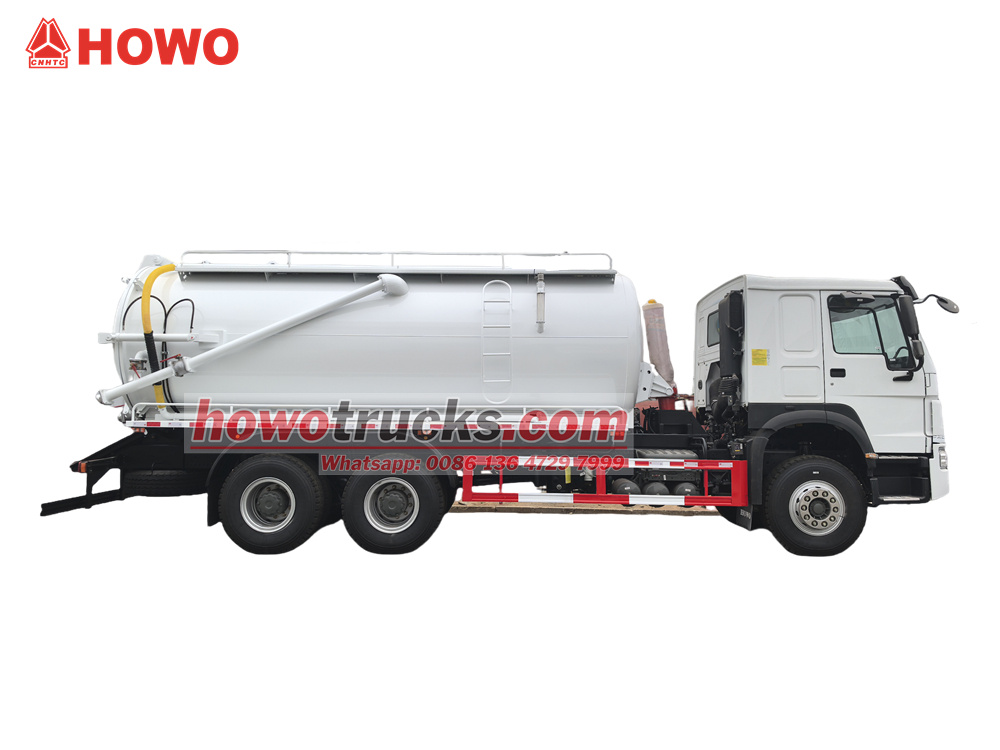

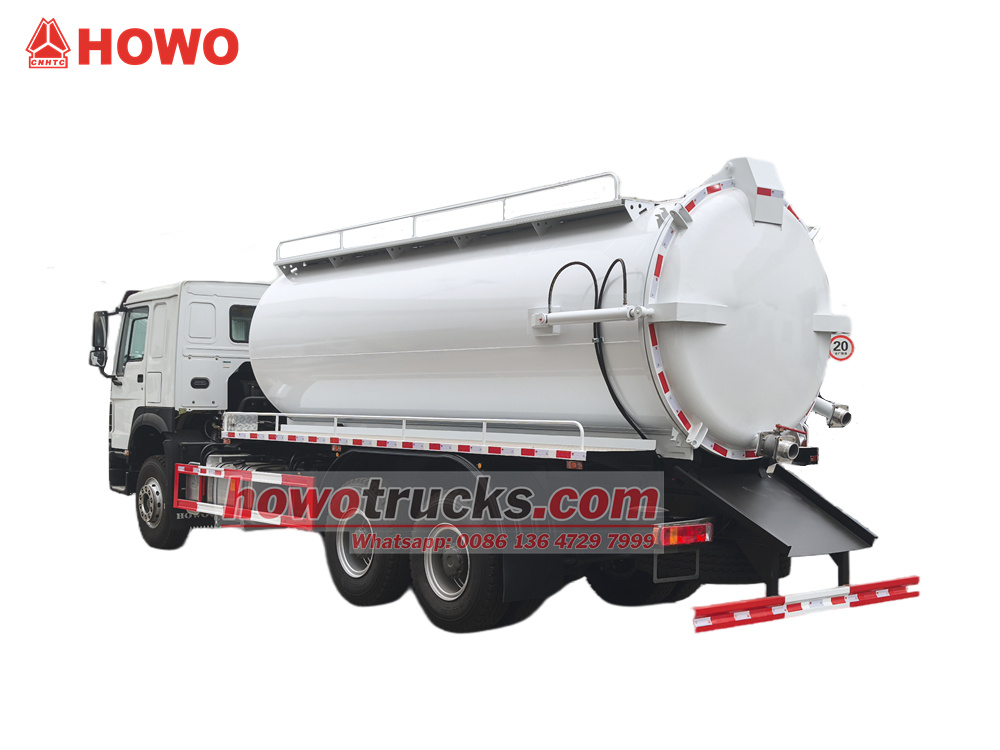

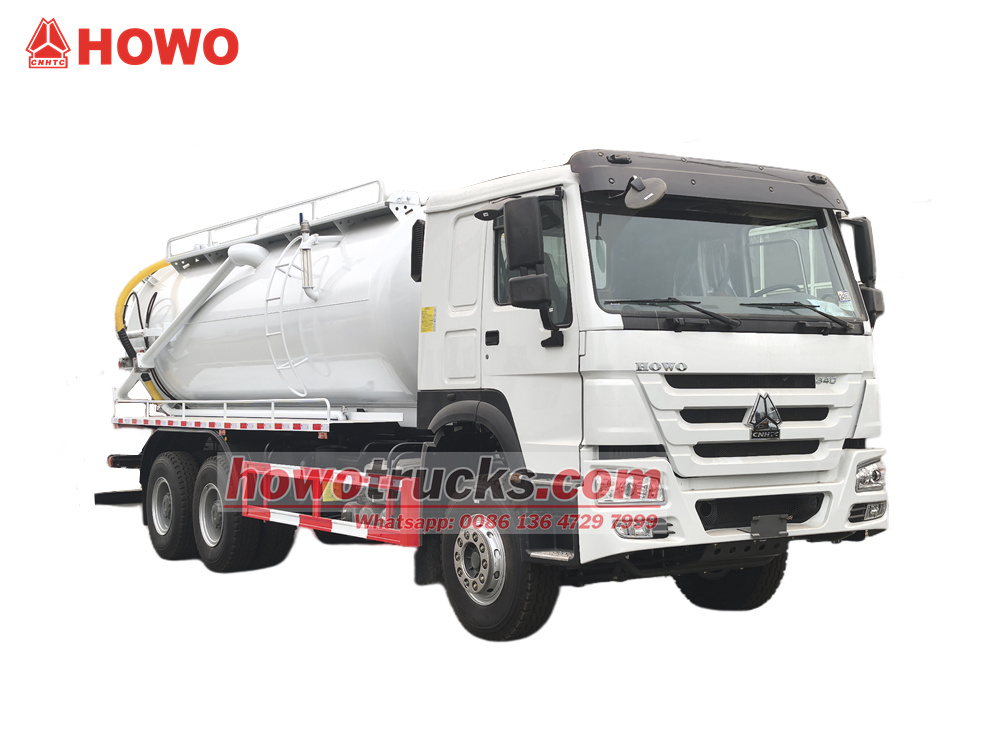

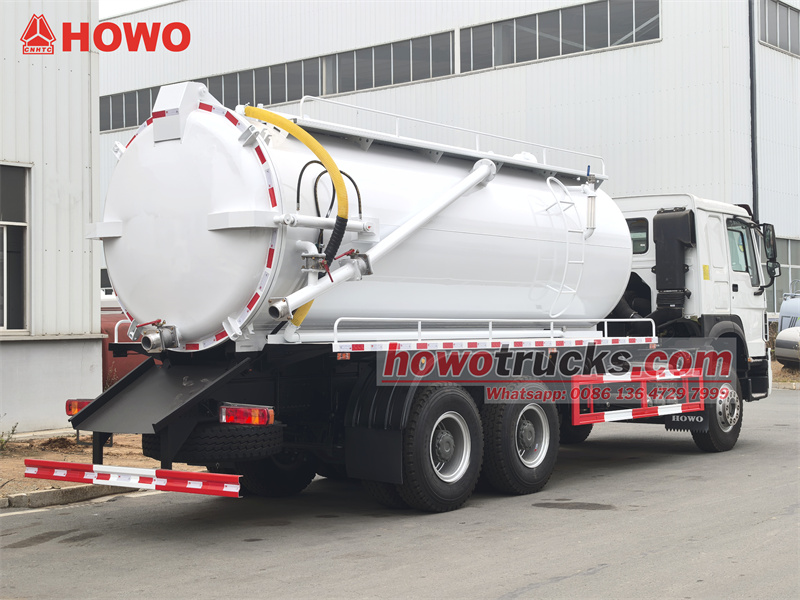

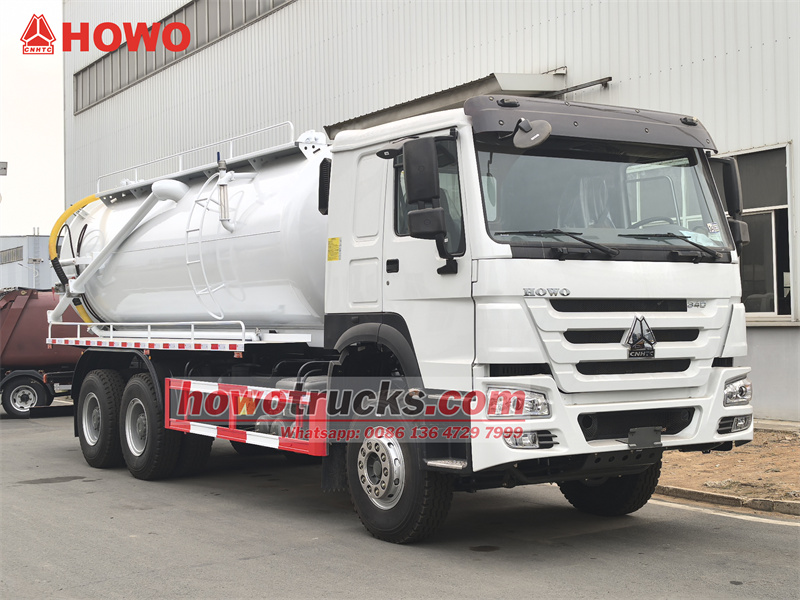

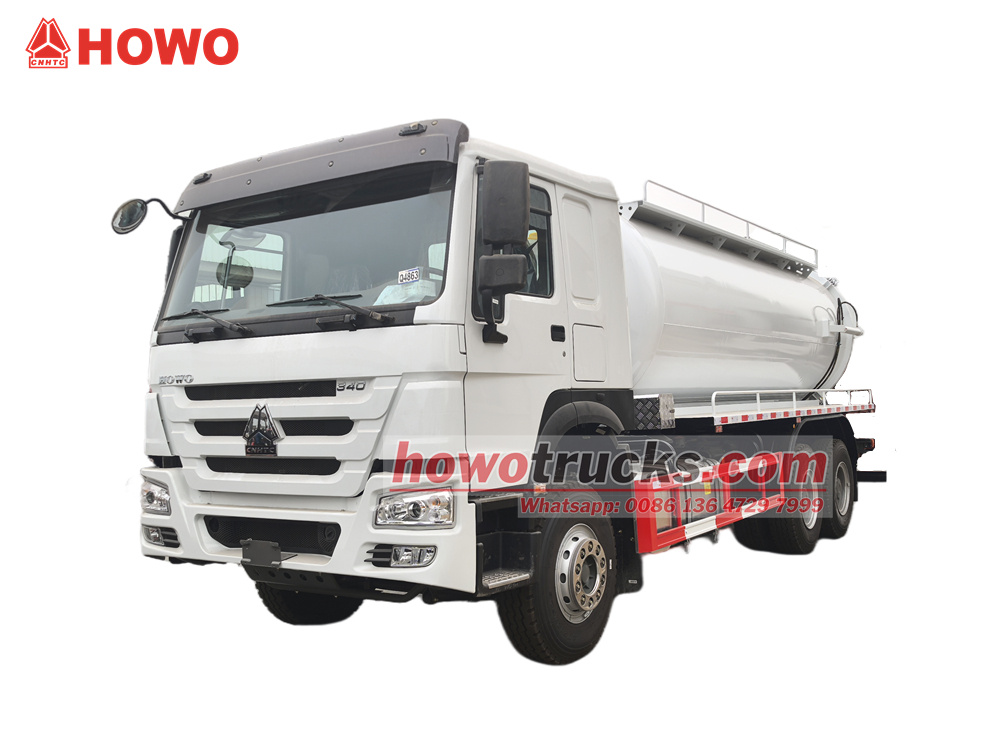

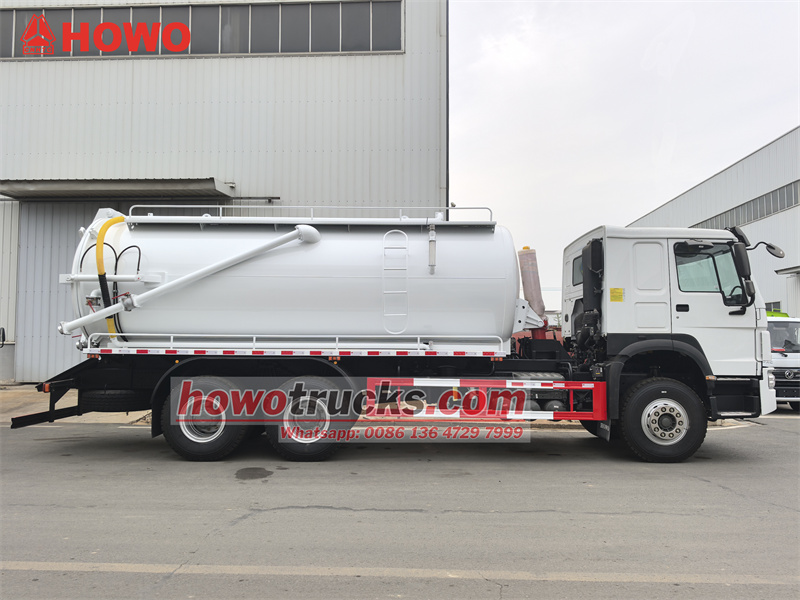

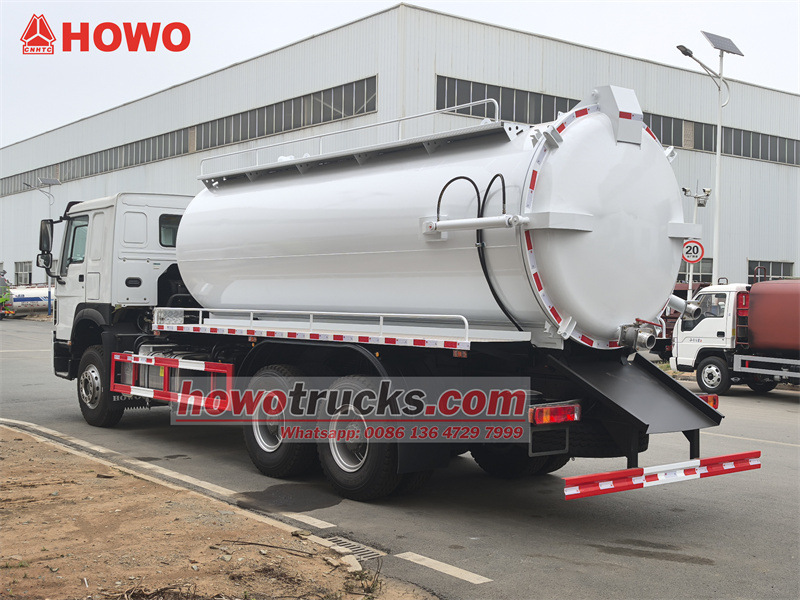

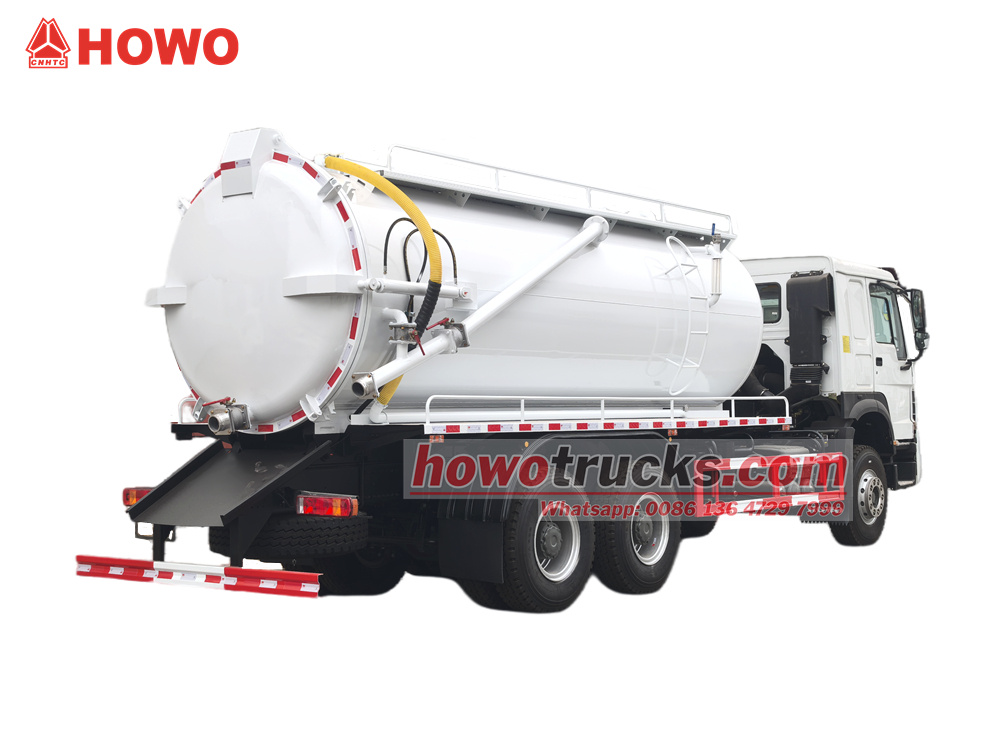

HOWO 6x4 15 cbm кәріз сорғыш жүк көлігі HOWO HW76 кабина шассиінде модификацияланған. 4600+1350 мм доңғалақ базасы, Weichai WP10.340E22 қозғалтқышымен және Sinotruk HW19710 10 жылдамдықты беріліс қорабымен жабдықталған. Жоғарғы корпусы 15 cbm кәріз багы, көміртекті болаттан жасалған, қалыңдығы 5 мм. Бакты көтеруге және артқы қақпақты ашуға болады. 11 000 л/мин ағын жылдамдығы бар Jurop PN106D вакуумдық сорғысы бар. Көлік сонымен қатар шолу құбырымен, баспалдақпен, артқы қақпақтың шығару клапанымен және жүргізуші жағында қолмен басқарылатын гидравликалық басқару тұтқасымен жабдықталған (артқы қақпақты ашу/жабуды және цистернаны көтеру/түсіруді басқару үшін).
Жұмыс қабілеті :
15cbmКабина түрі :
Howo HW76 cabinЖетек жүйесі :
6x4,RHDДоңғалақ базасы (мм) :
4600+1350Қозғалтқышқа тән :
340HP / WEICHAI WP10.340E22Беріліс қорабы :
HW19710 transmission, 10 forward and 2 reverseАлдыңғы ось (кг) :
7000Артқы ось (кг) :
18000(2 AXLES)TheHOWO кәріз тазалайтын цистерналары сұйық және жартылай қатты қалдықтарды тиімді өңдеуге арналған мамандандырылған көлік. Weichai 340 ат күші бар қозғалтқышымен және 10 жылдамдықты беріліс қорабымен жабдықталған ол қуатты қуат пен күрделі жол жағдайларына бейімделуді ұсынады. Жүк көлігінің негізгі құрылымы - 15 текше метрлік көміртекті болат багы, ол итальяндық Jurop жоғары ағынды вакуумдық сорғысымен жабдықталған, ол кәріз шламын, септикалық бак қалдықтарын, өнеркәсіптік ағынды суларды және басқа да ағынды суларды тиімді шығару үшін күшті теріс қысымды тез тудырады. Бак гидравликалық көтеруді қолдайды, ал артқы қақпақты тез босату үшін гидравликалық түрде ашуға болады. Артқы қақпақтың шығару клапанын ағынды суларды шығару үшін де ашуға болады, бұл жұмысты өте ыңғайлы етеді. Оның қуатты сорғышы, берік құрылымы және оңай жұмыс істеуі оны септикалық бактарды тазалауда, кәріз құбырларын тазалауда, шламды соруда және басқа да операцияларда кеңінен қолдануға мүмкіндік береді.

Біздің зауыт жүк көлігі саласындағы кәсіби өндіруші,
барлық өнімдердің жаңа және жоғары сапалы екеніне кепілдік береді.
»Ⅰ.Өнімнің анықтамасы және кіріспесі:
Өндіруші:CS TRUCKS GROUP LIMITED
Өнімнің ерекшеліктері
1. Дәлелденген қуат блогы: Weichai қозғалтқышы + Sinotruk беріліс қорабы + HOWO шассиі – тұрақты өнімділік пен кең ауқымды бүкіл ел бойынша қызмет көрсету желісінің алтын үйлесімі.
2. Қуатты сору: JUROP жоғары ағынды вакуумдық сорғысы жоғары тиімділікті қамтамасыз етеді және әртүрлі күрделі жұмыс жағдайларын өңдей алады.
3. Ыңғайлы түсіру: Қос режимді түсіру (көтергіштің төгіндісі + артқы қақпақтың тікелей түсіруі) әртүрлі тұтқырлықтағы қалдықтарды орналастыруға мүмкіндік береді.
4. Үлкен сыйымдылықты бак: 15 текше метрлік үлкен сыйымдылықты сорғыш ыдыс үлкен жүктеме сыйымдылығын және жоғары жұмыс тиімділігін ұсынады.
5. Оңай пайдалану: Қарапайым және пайдаланушыға ыңғайлы басқару үшін жер деңгейіндегі қолмен басқарылатын гидравликалық басқару тұтқасымен жабдықталған.
» Ⅱ.HOWO 15CBM вакуумдық сорғышының өнім параметріжүк көлігі:
| HOWO 15CBM вакуумдық сору жүк көлігі | |||
| Жалпы | Көлік бренді | CS жүк көліктері | |
| Көлік моделі | CS5250GXH | ||
| Шасси бренді | HOWO | ||
| Жалпы өлшем | 9760 x 2550 x 3540 мм | ||
| Жалпы жүктеме / Бордюр салмағы | 25000 кг / 11500 кг | ||
| Осьтік жүктемелер | 7000/18000 кг | ||
| Такси | Кабина сыйымдылығы | HOWO HW76 кабинасы, бір жарым қатарлы, кондиционер, USB, бағыт көмегі бар | |
| Қозғалтқыш | Отын түрі | Дизель, 6 цилиндрлер қатарда, 4 тактілі, аса зарядталған, интеркулярлы, сумен салқындатылған | |
| Бренд | Вэйчай | ||
| Модель | WP10.340E22 | ||
| Қуат | 340 HP/ 250 кВт | ||
| Номиналды жылдамдық | 2200 айн/мин | ||
| Максималды момент | 1250 Н·м | ||
| Максималды айналу моменті жылдамдығы | 1400-1600 айн/мин | ||
| Орын ауыстыру | 9,726 л | ||
| Шығарындылар стандарты | Еуро 3 | ||
| Шасси | Диск түрі | 6x4, солға қолмен басқару | |
| Берілу | HW19710 беріліс қорабы, 10 алға және 2 кері беріліс | ||
| Доңғалақ базасы | 4600+1350 мм | ||
| Ось саны | 3 | ||
| Шинаның сипаттамасы | 12.00R20 | ||
| Шина нөмірі | 10 шиналар және 1 қосалқы шина | ||
| Максималды жылдамдық | 89км/сағ | ||
| Жанармай багісі | 400 л алюминий қорытпасынан жасалған отын багымен | ||
| Бояу | Металл бояуы | ||
| Құрылымның үстіңгі құрылымы | Танк | Бак сыйымдылығы | 15000 литр |
| Бак материалы | 5антисептикалық өңдеумен мм көміртекті болат | ||
| Бактың көтерілу бұрышы | ≥45° | ||
| Вакуумдық сорғы | Шаңсорғыш Сорғы | Jurop PN106D | |
| Ағын | 660 м³/сағ, 11000 л/мин, 388 куб фут | ||
| Айналу жылдамдығы | 1300 айн/мин | ||
| Максималды вакуумдағы максималды жылдамдық | 2900 айн/мин | ||
| Шаңсорғыш | 27.5 Сұйықтық бағаны, 92% | ||
| Үздіксіз вакуум | 18 С.б.,60% | ||
| Максималды қысым | 1,5 бар, 21,8 psi | ||
| Максималды жүктемесіз қуат. | 18,4 ат күші/13,6 кВт | ||
| Салмақ | 143 кг | ||
| Сору басы | Ұзындығы 7 м, DN 100 мм | ||
| Сору уақыты | 250 с | ||
| Саңылаулар | Саңылаулар жиынтығы кіреді | ||
| Вакуумдық сорғы | Жоғары тиімді, вакуум жылдамдығы 93%, жылдам сору және шығару, сору көтеру 6 м. | ||
| Артқы есікті қатты заттарды толығымен шығару үшін гидравликалық түрде ашуға болады. | |||
| Барлық стандартты керек-жарақтар: люк, құралдар жинағы, ағылшын тіліндегі нұсқаулық..... | |||
| Қосымша | **Бақ материалы тот баспайтын болаттан жасалған болуы мүмкін. | ||
» Ⅲ.Өнім Толық кіріспе

Шасси конфигурациясы
• Шасси: HOWO HW76 сериялы кабина шассиі, 4600+1350 мм доңғалақ базасы, 6x4 жетек, күшті жүк көтергіштігі
• Қозғалтқыш: Weichai WP10.340E22 қозғалтқышымен жабдықталған. Көлемі: 10 литр, максималды қуаты: 340 ат күші. Бұл қозғалтқыш жоғары айналу моментімен, төмен отын шығынымен және жоғары сенімділігімен танымал, сорғы операциялары мен тасымалдау үшін жеткілікті қуат береді.
• Берілу: Sinotruk HW19710 сериялы 10 жылдамдықты механикалық беріліс қорабын пайдаланады. Бірінші берілістің үлкен қатынасы күшті градуирлеуді, жақсы анықталған беріліс қадамын және тамаша ауысудың тегістігін қамтамасыз етеді.

Негізгі корпус конфигурациясы:

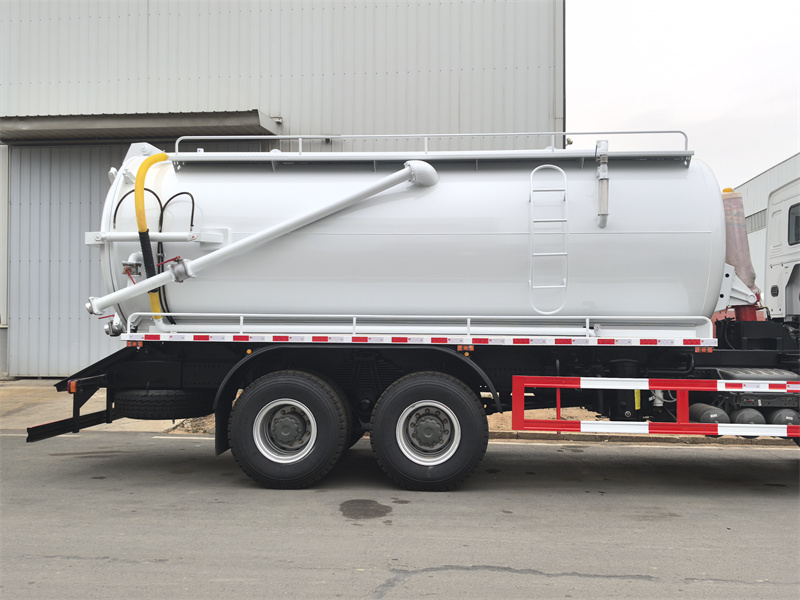

1. Ағынды суларды сору ыдысы:
• Сыйымдылығы: 15 текше метр көміртекті болат, қалыңдығы 5 мм жоғары сапалы Q235B болатынан жасалған. Бактың ішкі жағы қызмет ету мерзімін ұзарту үшін коррозияға қарсы қорғаныспен өңделген.
• Құрылымдық ерекшеліктері:

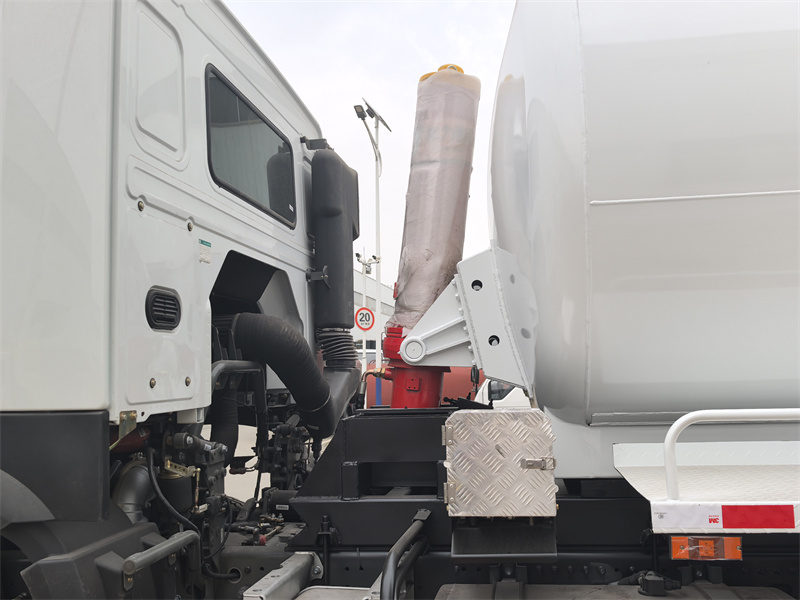

Гидравликалық көтеру жүйесі: Жүргізуші жағындағы қолмен басқарылатын гидравликалық көтеру механизмімен жабдықталған, ол бактың еңкейіп, көтерілуін 45 градусқа көтереді.° бұрыш, қалдықтарды тез босатуға ықпал етеді.

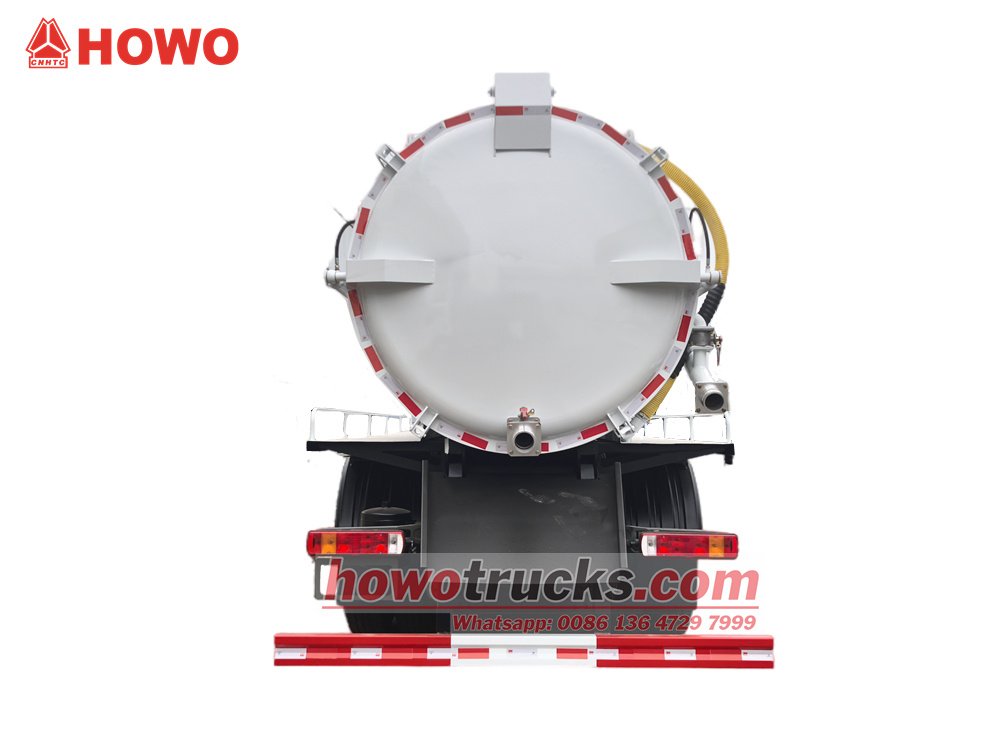

Артқы қақпа: Артқы қақпа жұмыс кезінде кездейсоқ ашылып кетудің алдын алу үшін қауіпсіздік құлпы бар гидравликалық ашу/жабу механизмімен жабдықталған. Сондай-ақ, ол ағып кету қаупін болдырмау үшін берік тығыздағышты қамтамасыз етеді.

2. Вакуумдық сорғы жүйесі:

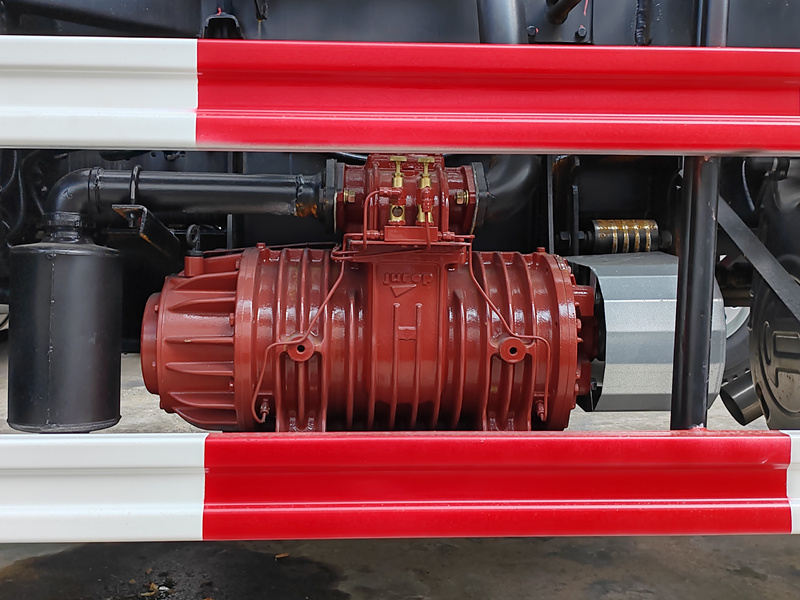

• Вакуумдық сорғы: Атақты Jurop PN106D айналмалы қалақшалы вакуумдық сорғымен жабдықталған.
• Айдау жылдамдығы: Минутына 11 000 литр. Бұл сорғы жоғары сору жылдамдығын, жоғары вакуумды (27,5 сынап бағанасы, 92%), ұзақ сору диапазонын және қуатты соруды ұсынады, бұл жоғары тұтқыр шлам мен ағынды суларды тез шығаруға мүмкіндік береді.
3. Басқару және басқару:

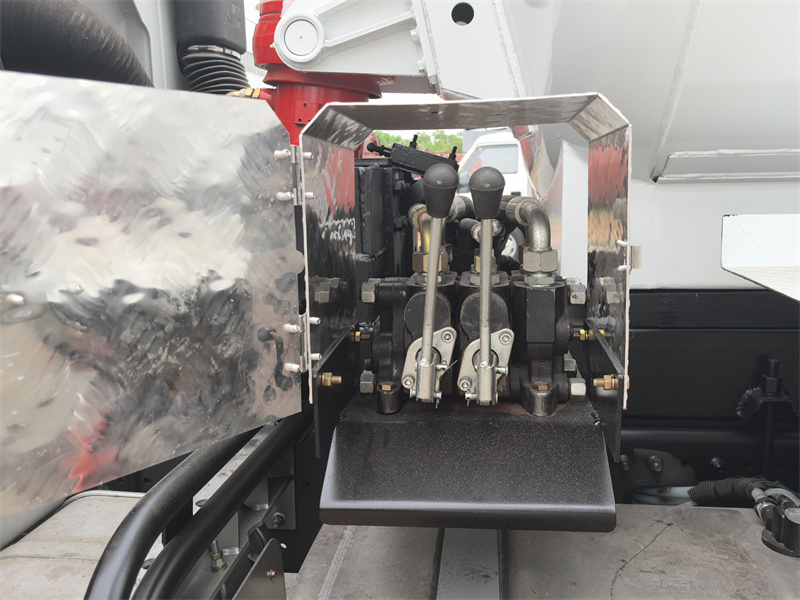

• Операция: Орталықтандырылған басқару үшін кабинаның бүйірінде қолмен басқарылатын гидравликалық джойстик орналасқан. Оператор бакты оңай көтере/түсіре алады және артқы қақпақты жерден аша/жаба алады, бұл қауіпсіздікті, ыңғайлылықты және жұмыс уақытын үнемдеуді қамтамасыз етеді.

4. Стандартты керек-жарақтар:
• Ағынды су шлангілері: Шамадан тыс толып кетуіне және вакуумдық сорғының сорылып кетуіне жол бермеу үшін резервуардағы сұйықтық деңгейін бақылау үшін қолданылады.
• Баспалдақ: Операторларға тексеру немесе бақылау үшін резервуардың төбесіне кіруге мүмкіндік береді. Резервуардың төбесі тайғақ емес және бүйірлік қоршаулармен жабдықталған.

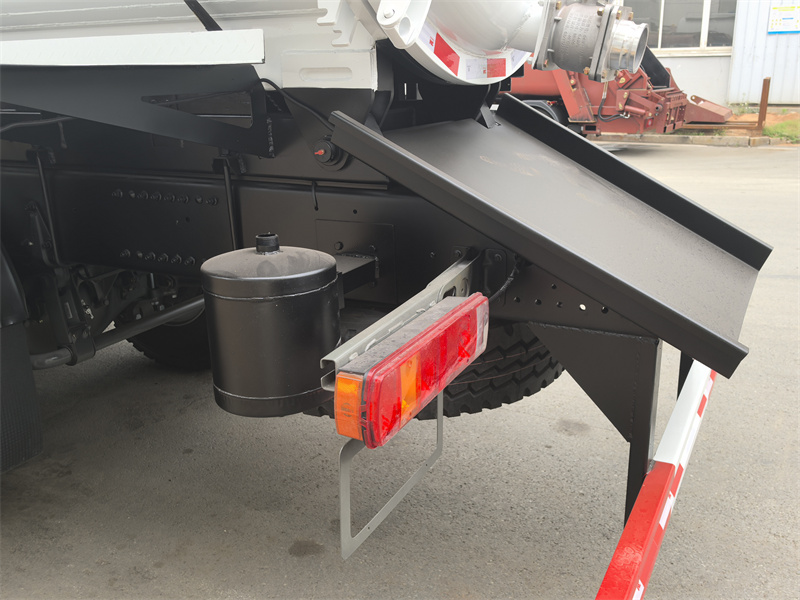

• Артқы қақпақтың ағызу клапаны: Қосалқы дренаж порты ретінде қызмет етеді, бұл резервуарды көтермей сұйық сұйықтықтарды ағызуға мүмкіндік береді.
• Толып кетуге қарсы клапан: Бак толған кезде қалдықтардың кері ағып кетуіне жол бермеу үшін оның жоғарғы жағына клапан орнатылған.
Ағынды суларды сору машинасының сызбасы:

Артқы есікті ашыңыз:
Uағынды суларды төгу:


»Ⅳ. Жұмыс принципі
Ағынды суларды сорғыш машинаның негізгі жұмыс принципі вакуумдық сорғыштың қуатты сорғышына негізделген. Қозғалтқыш вакуумдық сорғышты тығыздалған бактан үздіксіз ауаны сорып алуға мәжбүр етеді, бұл ішінде өте жоғары вакуум (теріс қысым күйі) жасайды. Атмосфералық қысымның әсерінен сыртқы ағынды сулар мен қоқыстар сорғыш құбыр арқылы бакқа күштеп басылады, бұл сору процесіне қол жеткізуге мүмкіндік береді. Жұмыс кезінде сұйықтық деңгейін бақылау әйнегі арқылы бақылауға болады. Шығару үшін бактың артқы қақпағын тікелей төгу үшін ашуға немесе сұйықтықты оң қысыммен шығару клапаны арқылы шығаруға болады. Барлық процесс көліктің гидравликалық жүйесімен басқарылады, ол бактың көтерілуін және клапанның ашылуын/жабылуын басқарады.
