The жаңа 4 6000CBM осьтік самосвал кузов тіркемесі Q370R материалынан жасалған, жобалық қысымы 1,61 МПа және пластинаның қалыңдығы 12-16 мм. HYVA гидравликалық жүйесімен және манометрмен жабдықталған, ол жұмыс кезінде қауіпсіздікті қамтамасыз етеді.BPW көпірі, JOST бекіткіштері және JOST күшейткіштері сияқты мүмкіндіктер әртүрлі орталар мен жол жағдайларында көлік қажеттіліктерін қанағаттандырады.

Оңтайландырылған дизайн және жоғары сапалы материалдарды пайдалану арқылы CS Trucks Group шаршау мерзімін салалық орташа деңгейден әлдеқайда асып түсті. Рама қатал жол жағдайларында бұралу деформациясына берік төзімділікті ұсынады, ал кузовы соққыға және тозуға тамаша төзімділікті қамтамасыз етеді, бұл арқалықтың жарылуы және еденнің тозуы сияқты салалық қиындықтарды түбегейлі шешеді. Бұл ауыр самосвал тіркемесі ірі кеніштердегі және ірі инфрақұрылымдық жобалардағыдай жоғары қарқынды, үздіксіз операцияларды орындай алады. Оның дәл сәйкестендірілген көтеру жүйесі қуатты, тұрақты және жылдам көтеруді қамтамасыз етеді, сонымен қатар таза және мұқият түсіруді қамтамасыз етеді, операторлардың қайталанатын жұмыс қажеттілігін жояды.

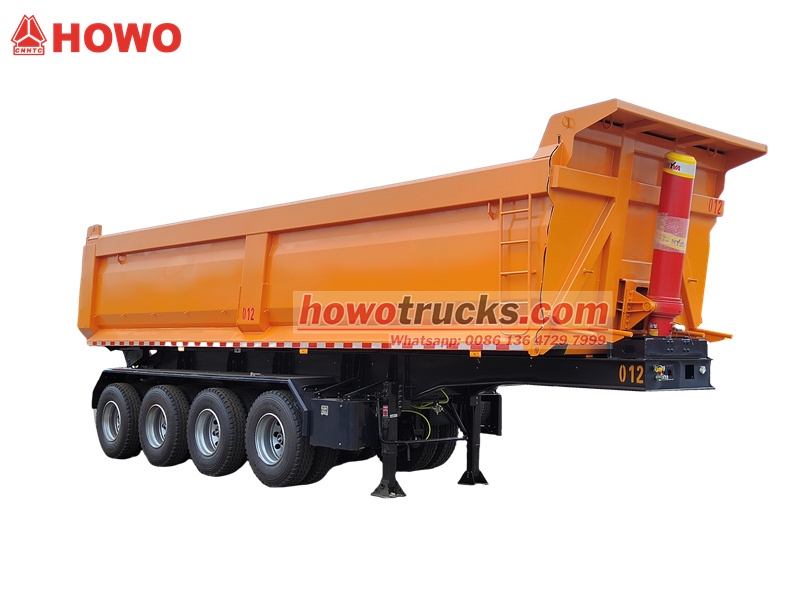

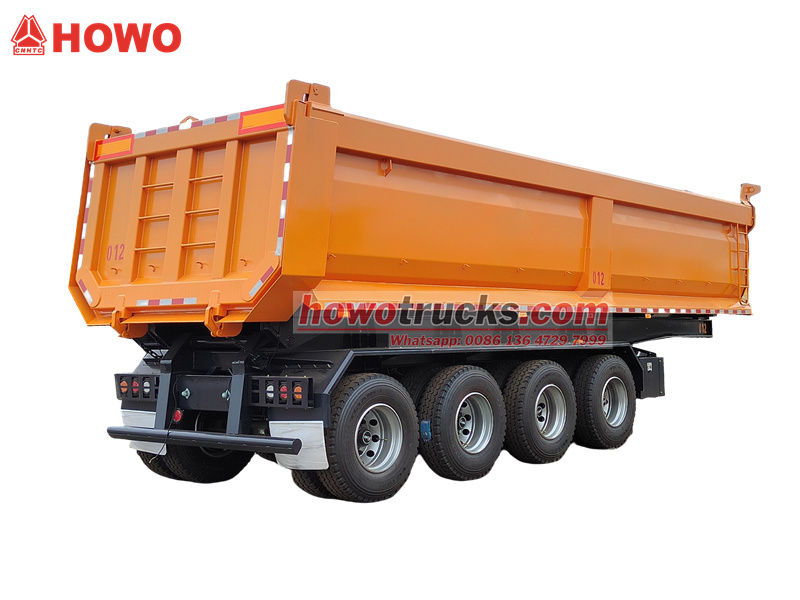

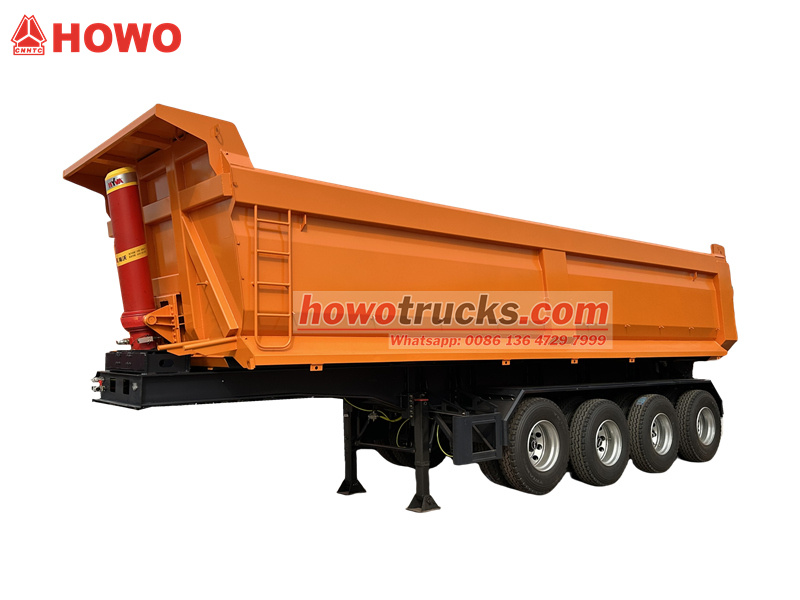

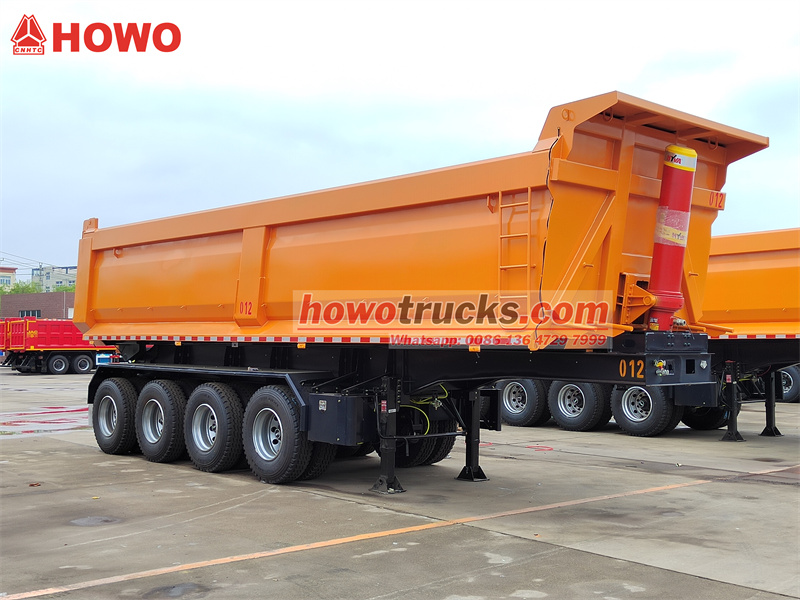

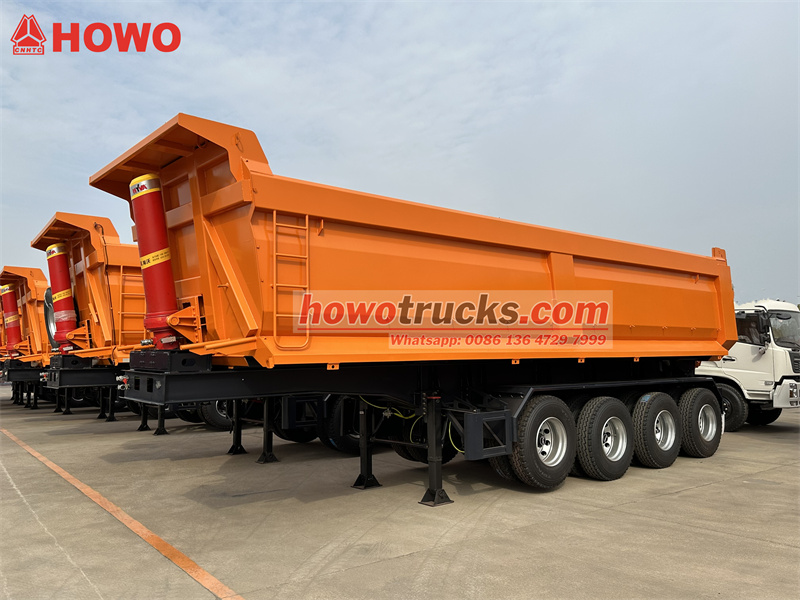

*Жаңа 4 осьті 60 тонналық самосвал кузовы бар тіркеме*

Біздің зауыт жүк көлігі саласындағы кәсіби өндіруші,
барлық өнімдердің жаңа және жоғары сапалы екеніне кепілдік береді.

Өнімнің анықтамасы және кіріспесі «««

Ерекше өзгешеліктері:

1.Жобалық қысым: 1,61 МПа, жоғары беріктікке ие тозуға төзімді болат NM400/500

2.Әр түрлі типтегі самосвал корпусыстресс талдау дизайны бойынша зерттелген және жасалған және үлкен сыйымдылықтың айқын артықшылығына ие. Жеңіл салмақ және жоғары тиімділік.

3.Біз өнімнің сапасын қатаң тексереміз, А және В типті дәнекерлеу тігісінің екінші деңгейлі радио тексеруінен өтуін қамтамасыз етемізграфикалық сынақ, C және D типті дәнекерлеу тігісі бірінші деңгейлі радиотехникалық тексеруден өтедіграфикалық тест.

4.Жоғары сапалы отандық немесе импорттық қауіпсіздік аксессуарлары бар, олардың сәйкестігі толық.

5.Сұйытылған газ цистернасының коррозияға қарсы жабыны келесі процестерді, құм себуді, бүріккіш бояуды, тазартуды және т.б. қолданады.





Өнім параметрі Ауыр салмағы 60 тонна Самосвал корпусы Траiлер « « «

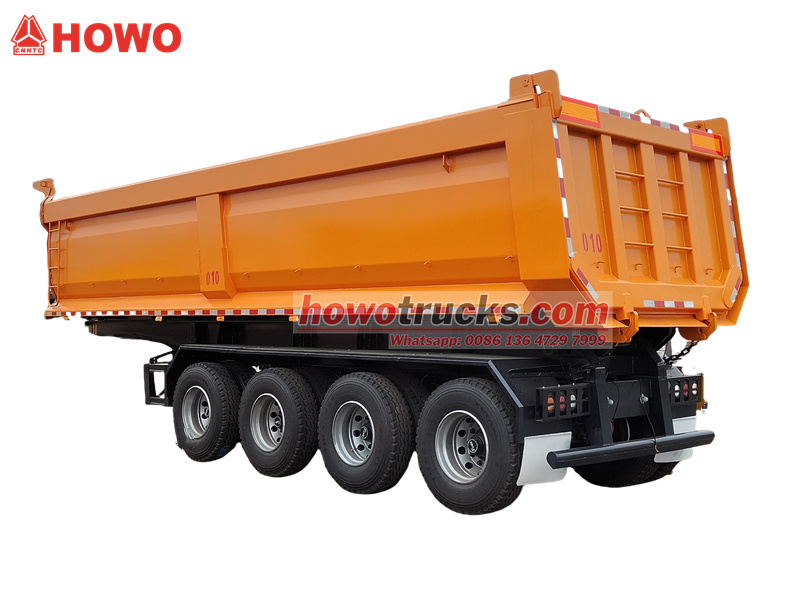

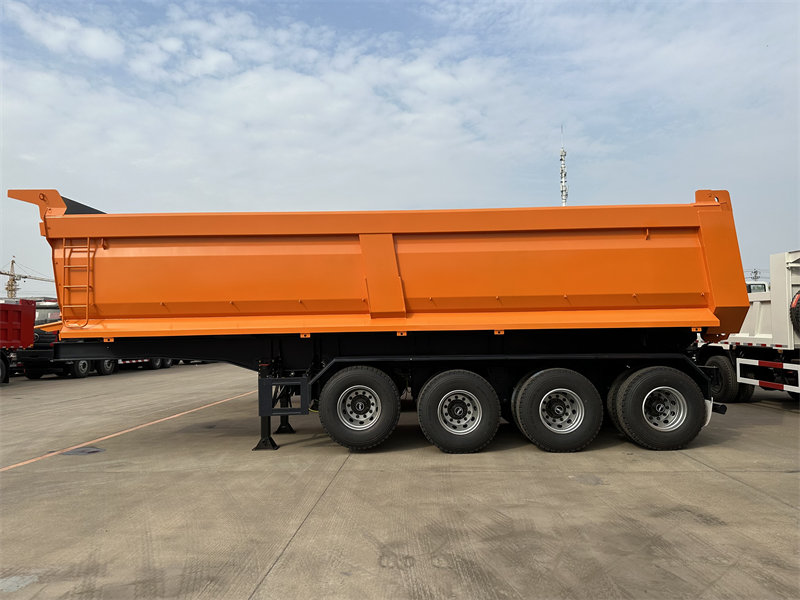

Ауыр жүктеме 4Осьтерге арналған самосвал жартылай тіркеме
Сыйымдылығы	60000 CBM
Жалпы өлшемдері (Ұ*Е*Б) (мм)	10500*2550*3650мм
Ыдыстың болжамды салмағы (кг)	10000 кг
Пайдалы жүктеме (кг)	60000 kg
Жалпы салмағы (кг)	33000 кг
Доңғалақ базасы (мм)	6720+1320+1320
Самосвал корпусы
Сұйықтық қасиеті	Тез тұтанатын
Жобалық температура (ºC)	50ºC
Жобалық қысым (МПа)	1.61
Коррозияға төзімділік (мм)	1
Дәнекерлеу қосылысының коэффициенті	1
Мойынтірек қысымының негізгі материалдары	Самосвал корпусы: Q345,12 мм,
	Соңғы пластина: Q345R, 12 мм
	Қабат:Nm450, тозуға төзімді болат
Ақауларды анықтау	100% ақауларды анықтау
Сынақ қысымы (МПа)	1.61
Magnaflux инспекциясы	Ақауларды анықтау мүмкін емес дәнекерлеу орнына бағыттаңыз

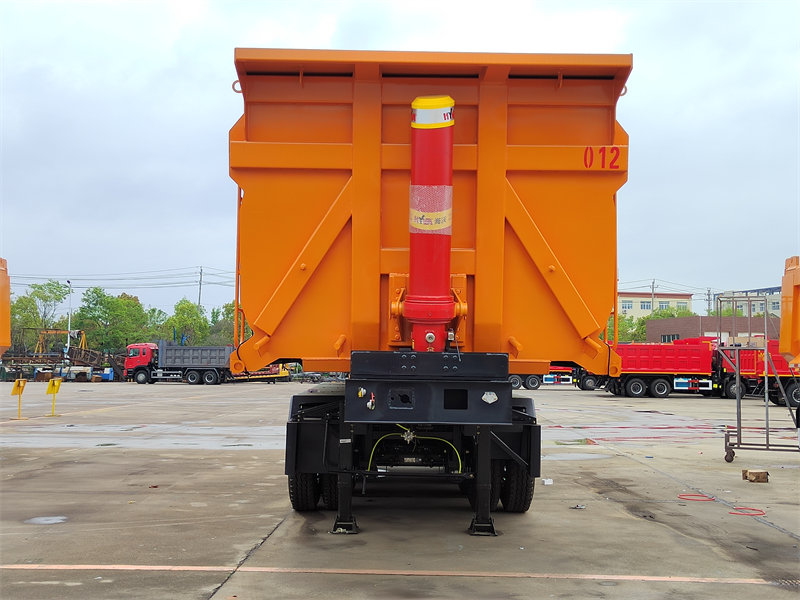

Гидравликалық домкрат	HYVA гидравликалық жүйесінің толық жиынтығы

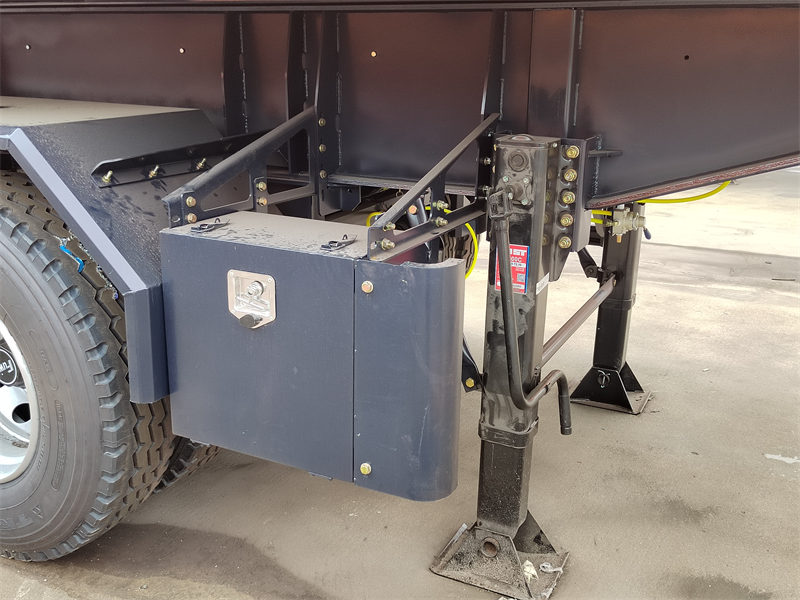

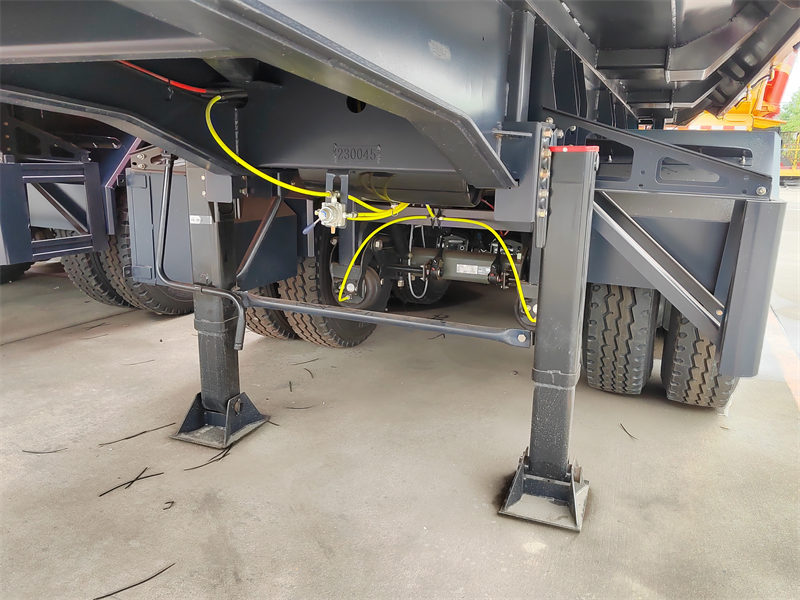

Қону аяғы	JOST 28T

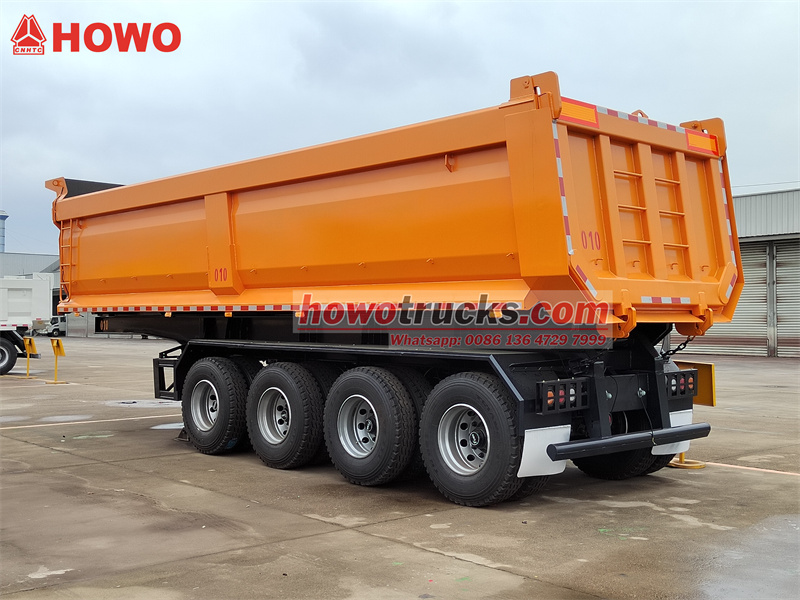

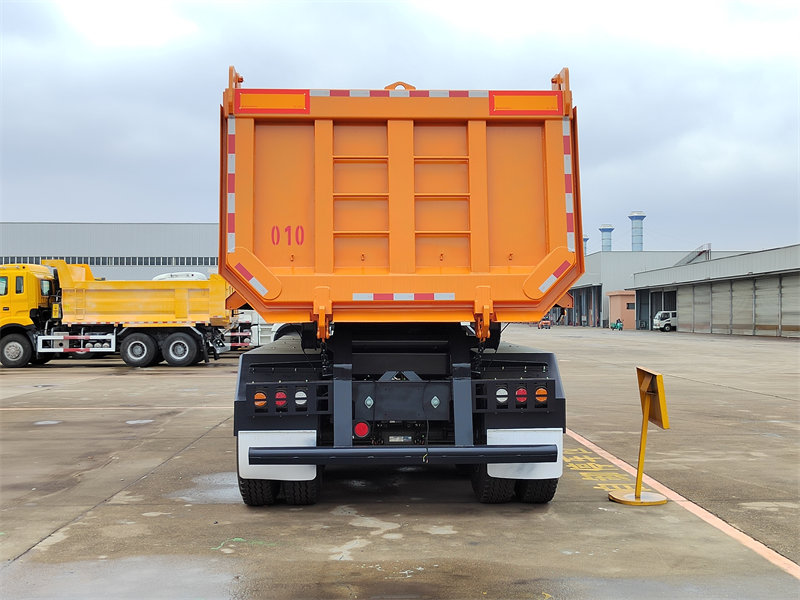

Артқы қақпа	Жоғарғы буыны бар бір бөліктен тұратын артқы қақпа, қауіпсіздік құлыптау жүйесі
Тежегіштер	Қос желілі пневматикалық тежегіш жүйесі, WABCO апаттық релелік клапаны; T30/30 ауа камерасы; тұрақ тежегіші
Шамдар мен шағылыстырғыштар	Артқы шам, артқы шағылыстырғыш, бұрылысты көрсететін шам, бүйірлік шағылыстырғыш, тұманға қарсы шам, нөмірлік белгі шамы
Сымдарды тарту	24В, 6 желі
Ауа/Электр қосқышы	ISO стандартты ауа қосқышы, 24V 7 істікшелі аша ұясы

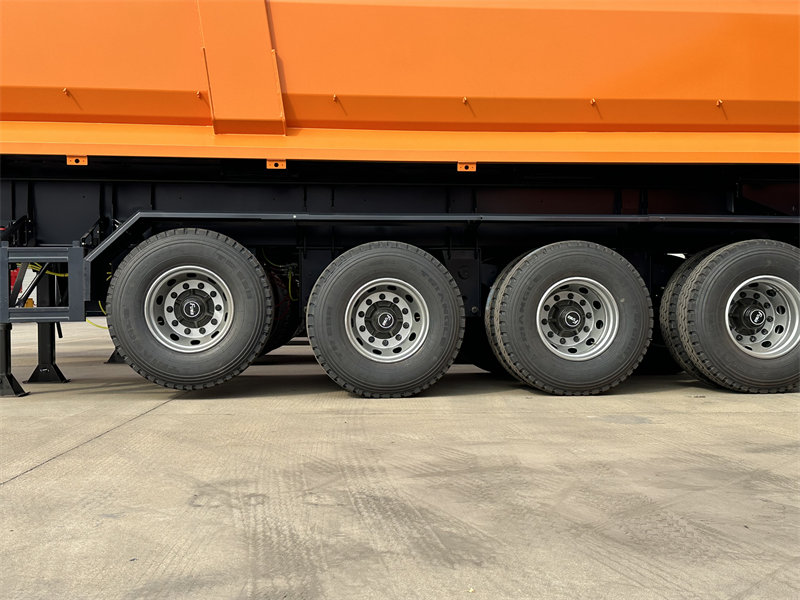

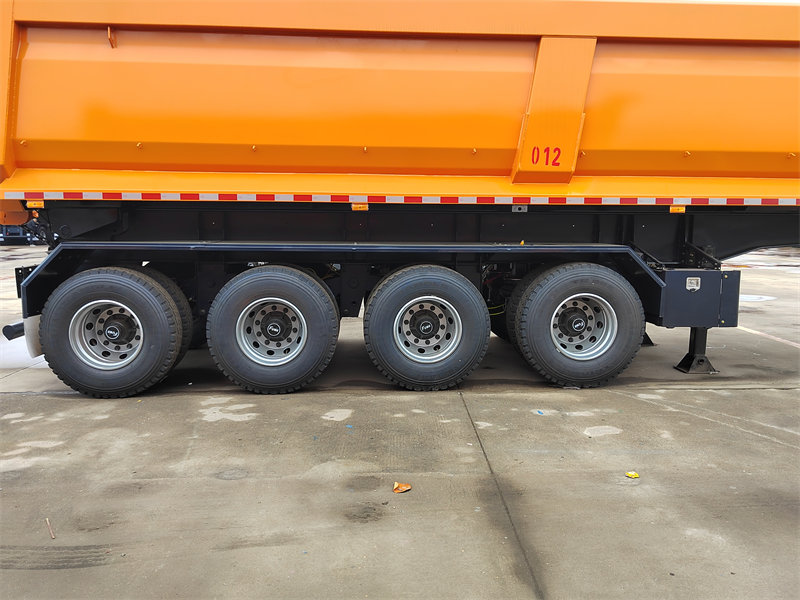

Осьтер	4*14T BPW
Шина	12R22.5 камерасыз шина, бір қосалқы шинамен 8

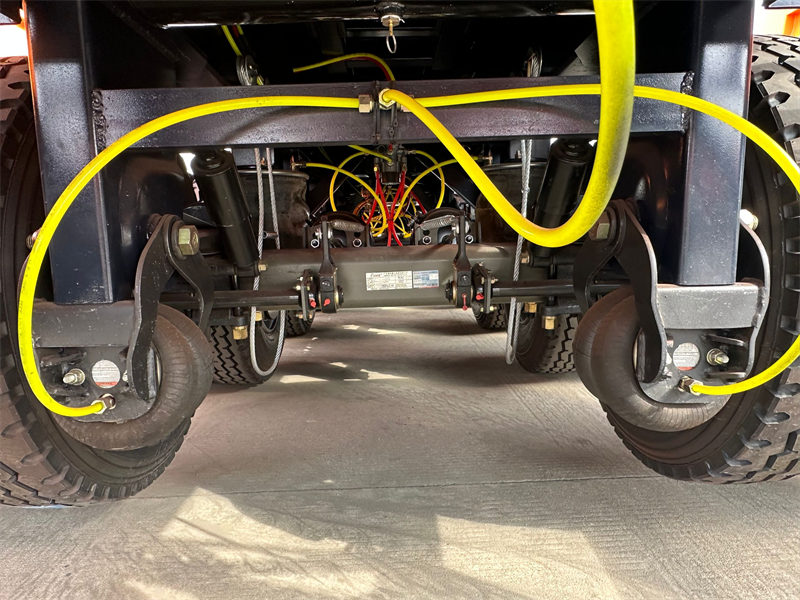

Аспалы	Алдыңғы осьті көтеру мүмкіндігі бар американдық механикалық аспа
Сурет салу	1 қабат коррозияға қарсы праймер, екі қабат соңғы бояу





----- Корпус материалы:Көміртекті болат, тот баспайтын болат, алюминий қорытпасы

-----Ось:  BPW көпірлері, JOST тарту түйреуіштері, JOST аяқтары және басқа конфигурациялар

-----Қосымша:Телескопиялық жебе, тұтқалы жебе, брезент жүк жәшігі, қажеттіліктерге сәйкес реттелетін жәшіктің қалыңдығы мен биіктігі және қашықтан басқару қорабы.



Негізгі артықшылығыАуыр жүк көтергіш 4 осьті 60000CBM самосвал тіркемесі « « «



1. Дәл есептеу және модельдеуге басымдық беру



♦ Жүктеме динамикасын талдау:

∴ Chusheng Group көлік құралының құрылымының статикалық, динамикалық және шаршау талдауларын жүргізу үшін Finite Element Analysis (FEA) бағдарламалық жасақтамасын пайдаланады.

∴ Бұл талдау алдыңғы соққы жүктемелеріне (түсіру кезінде материалдың алдыңғы пластинаға әсері), бұралу жүктемелерін көтеруге (цилиндр көтерілген кезде раманың бұралу деформациясы) және артқы есіктің құлыптау механизміндегі кернеу концентрациясының нүктелеріне бағытталған.







♦Лифт жүйесінің сәйкестендіру дизайны:

∴Алдыңғы көтеру конфигурациясы көлік рамасының беріктігі мен ауырлық центрінің есептеулеріне толық сәйкес келеді.

∴Көтеру бұрышын, цилиндр жүрісін және көтеру күшін дәл есептеу таза, тегіс түсіруді және тегіс, дірілсіз процесті қамтамасыз етеді.



∴ Гидравликалық жүйенің құбырларының орналасуы кедергілер мен тозуды болдырмау үшін оңтайландырылған.



♦ Жеңіл және күштің тепе-теңдігін сақтау:

∴ Топологиялық оңтайландыру маңызды емес аймақтардағы салмақты азайту үшін орындалады (айнымалы қималы арқалықтар мен қуыс ішкі жақтауларды пайдалану арқылы).

∴ Негізгі кернеу аймақтары (арқалық торлары, көтергіш құлақтар және аспалы қосылыстар) жергілікті түрде күшейтілген.

∴ Ғылыми құрылымдық жобалау арқылы жоғары сапалы болат беріктік пен тиімділікті арттыру үшін ұтымды түрде таратылады.



2.Жоғары сапалы материалдар мен компоненттерді таңдау



♦ Рамалық болат:

∴ Негізгі корпус HG700 немесе одан жоғары маркалы жоғары беріктікке ие, тозуға төзімді болат пластинадан жасалады.

Оның жоғары беріктігі бірдей жүктеме кезінде пластина қалыңдығын тиімді түрде азайтуға мүмкіндік береді, бұл жеңіл салмаққа қол жеткізуге мүмкіндік береді.

Сонымен қатар, ол жоғары тозуға төзімділікке және төмен температураға төзімділікке ие болуы керек.



♦ Аспа жүйесі:

∴ 4 ось самосвал тіркемелер өте жоғары өткізу қабілеті мен жүру сапасын талап етеді.

∴ Chusheng Group компаниясы ауыр жүктемелі параболалық жапырақты серіппелердің немесе ауа суспензия жүйелерінің беделді брендтерін пайдаланады.

∴ Теңгерімді білік жинағының материалы мен термиялық өңдеу процесі өте маңызды; ол ұзақ мерзімді турбуленттіліктен туындаған соққы мен тозуға төтеп беруі керек.



♦ Көтергіш гидравликалық жүйесі:

∴ Алдыңғы көтергіш цилиндр сенімді тығыздау технологиясымен қатар жоғары беріктігі бар легирленген болаттан жасалған цилиндрлер мен поршень шыбықтарын пайдалануы керек.

∴ Гидравликалық сорғы жетекші отандық брендтен шығарылады, оған майдың ағып кету қаупін азайту үшін жоғары деңгейде интеграцияланған клапан блогы орнатылады.



♦ Корпус материалы:

∴ Таңдалған материал тасымалданатын материалдың (көмір, құм, қиыршық тас немесе кен) сипатына байланысты.

∴ Егер төменгі және алдыңғы тақтайшалар үшін жоғары беріктіктегі тозуға төзімді NM400/500 болаты қолданылса, бүйірлік тақтайшалар үшін төменгі сортты, бірақ икемдірек болатты пайдалануға болады.

∴ Пластинаның тозу жолақтары материал ағынын тиімді басқару және кедергіні азайту үшін стратегиялық тұрғыдан орналастырылуы керек.
