The HOWO 15 000 литрлік гидро дренажды тазалау жүк көлігі ұнтақталған және түйіршікті материалдарды тасымалдауға арналған мамандандырылған пайдалану көлігі. 310 ат күші бар Sinotruk MC07.31-60 қозғалтқышымен және 9 жылдамдықты беріліс қорабымен жабдықталған ол тамаша қуат ұсынады. Оның жоғарғы корпусында 15 текше метрлік цилиндрлік бак бар, бұл цемент және ұшатын күл сияқты ұнтақталған және түйіршікті материалдарды тиімді тасымалдауға мүмкіндік береді. Ол теріс қысымды сору және оң қысымды шығару функцияларын ұсынады. Бактың үстінде және артында орналасқан сору құрылғысы сору клапанымен басқарылады және жылдам сору үшін жылдам қосқыш арқылы сору шлангісіне қосылады. Бактың артында орналасқан шығару құрылғысы таза және тиімді шығару үшін шығару клапанымен басқарылады. Көлікте сонымен қатар материалдың тазалығын қамтамасыз ететін қоспаларды ұстайтын сүзгі қапшықтары бар жоғары тиімді сүзу жүйесі бар. Артқы операциялық жүйе оңай басқару үшін бірнеше функцияны басқару түймелерін біріктіреді.

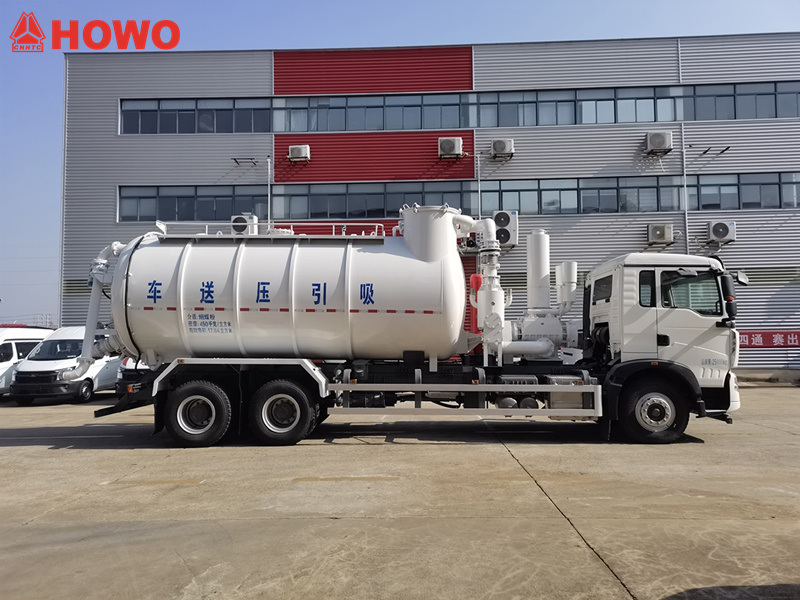

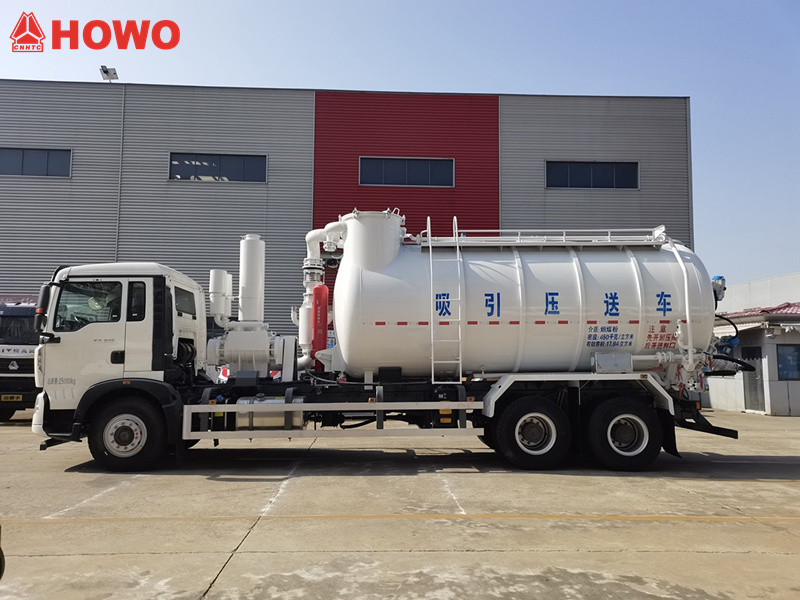

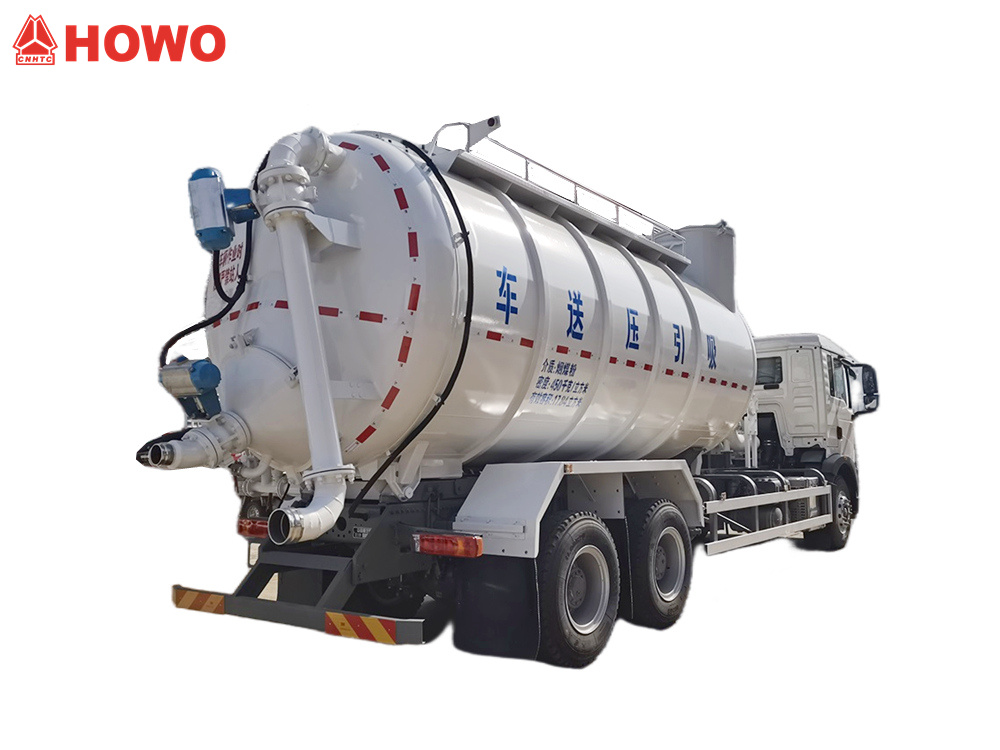

*HOWO 6x4 15000L құрғақ вакуумды сорғыш жүк көлігі

Ағынды суларды шаңсорғышпен тазалауҚысымды тасымалдау Жүк көлігі*

Біздің зауыт жүк көлігі саласындағы кәсіби өндіруші,
барлық өнімдердің жаңа және жоғары сапалы екеніне кепілдік береді.

»Ⅰ.Өнімнің анықтамасы және кіріспесі:

Өндіруші:CS TRUCKS GROUP LIMITED

Сорғыш және қысымды конвейерлік жүк көліктеріСорғыш және түсіргіш жүк көліктері деп те аталады, металлургия, химия машина жасау, энергетика, құрылыс материалдары, көмір, тау-кен өндірісі және порттық тасымалдау сияқты салаларда қолдануға жарамды. Олар әртүрлі жұмыс жағдайларында жүзге жуық шаң мен ұнтақ тәрізді материалдарды жинау, тасымалдау және тасымалдау үшін қолданылады. Олар темір өңдеу, болат өңдеу, күйдіру, кокстеу, шикізат, балқыту кезінде кремнийсіздендіру, алюминий ұнтағы, цемент, минералды ұнтақ, әктас шаңы және аралас шаң сияқты шаңды материалдарды тасымалдай алады.

» Ⅱ.HOWO 15CBM құрғақ вакуумды сору үшін өнім параметріжүк көлігі:

» Ⅲ.ӨнімНегізгі құрылымдық компоненттер

1. Тасымалдау цистернасын жинау

Тасымалдау цистернасының жинағы тиеу цистернасының корпусынан және оған орнатылған сору және шығару құрылғыларынан тұрады.



• Тиеу цистернасының корпусы – ұштары тығыздалған цилиндрлік контейнер. Цистернаның түбіне, негізінен ұнтақталған және түйіршікті материалдарды тиеуге арналған «тікелей» сұйықтық түзеткіш орнатылған. Сыртқы баспалдақ цистерна корпусына дәнекерленген, ал жоғарғы жағына жүру жолы, көтергіш құлақтар, бақылау тесіктері және материал деңгейін өлшегіш дәнекерленген.



• Сору құрылғысы тиеу багының артқы жағының үстіне орнатылған. Ол сору клапанымен басқарылады және жылдам қосқыш арқылы жұмыс орнындағы сору шлангісіне қосылады.

2. Сүзу жүйесі

• Материал бастапқы бөлу және тиеу багының ішінде тұндыру үшін бак корпусының ішіндегі циклондық иілу арқылы өтеді. Содан кейін ол екінші реттік сүзу үшін сүзгі камерасынан өтеді. Бұл екі сатылы сүзу соңғы шығатын ауаның қоршаған орта стандарттарына сәйкес келуін қамтамасыз етеді.



• Сүзгі камерасында қалған шаң төменгі арна арқылы шығарылады және тиеу багісі көтерілген кезде оң қысымды пайдаланып тиеу багының артқы жағындағы шығару порты арқылы шығарылады.



• Қаптардағы жиналған шаң жоғары қысымды кері ағынды сумен тазалау арқылы, қосымша автоматты теріс қысымды ауа беру жүйесімен бірге жойылады. Ескерту: Инертті газдан қорғауды қажет ететін материалдарды тиеу кезінде борттық ауа компрессорын және автоматты теріс қысымды қаптауға тыйым салынады (сыртқы азот көзімен қолмен қаптауға рұқсат етіледі). Тек ұнтақталған азот көзін пайдалануға болады.

3. Ауа құбырлары жүйесі

• Ауа құбырлары жүйесі негізінен оң қысымды түсіру үшін сығылған ауаны қамтамасыз етеді. Сығылған ауа борттық ауа компрессорынан немесе сыртқы ауа көзінен келеді.



• Ауа құбырлары жүйесі негізінен негізгі ауа желісінен және тарату ауа желісінен тұрады. Ауа желісі жердегі ауа көзіне қосылуға арналған сыртқы ауа көзінің жылдам қосылатын құрылғысымен (DN50 ер ұшы) жабдықталған.

4. Өзін-өзі тастау механизмі

Тиеу цистернасының артқы жағына өздігінен түсетін механизм орнатылған. Өздігінен түсетін механизм оң қысыммен түсіруге арналған шығару портымен (DN125 клапаны, DN100 ер ұшы) жабдықталған.



5. Қуат блогы

Сору және қысым тасымалдау көлігі үш қуат блогымен жабдықталған. Теріс қысымды сору вакуумдық сорғымен жұмыс істейді; оң қысымды пневматикалық разряд борттық ауа компрессорымен немесе сыртқы жердегі ауа көзімен жұмыс істейді; гидравликалық көтергіш гидравликалық май сорғысымен жұмыс істейді.

6. Операциялық жүйе

Сору және қысым конвейерінің жұмысын басқару жүйесі бағдарламалық басқаруды, аспаптарды көрсетуді және орталықтандырылған басқаруды пайдаланады. Қос бағдарламаланатын және қолмен басқару жүйесі қосымша болып табылады.

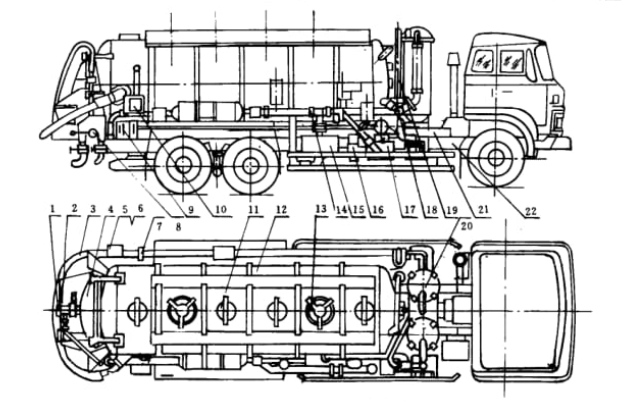

1. 14. Сыртқы ауа көзінің қосылу порты; 2. Шығару шығысы; 3. Сору шлангі; 4. Артқы есік; 5. Шлангты сақтауға арналған қысқыш; 6. Қауіпсіздік қоршауы; 7. Қорғаныш тор; 8. Артқы көп жақты клапан; 9. Басқару қорабы; 10. Электрлік басқару шкафы; 11. Тексеру порты; 12. Бак корпусы; 13. Толтыру кірісі; 15. Вакуумдық сорғы; 16. Жылдамдықты арттырғыш/беріліс қорабы; 17. Ауа компрессоры; 18. Алдыңғы көп жақты клапан; 19. Көтергіш цилиндр; 20. Екінші реттік сүзгі; 21. Қосалқы рама;22. Көлік құралының шассиі

»Ⅳ. Жұмыс принципі

HOWO сорғыш және қысымды конвейерлік жүк көліктерінің екі негізгі функциясы бар: теріс қысымды сору және оң қысымды разряд.

Теріс қысымды сору функциясы вакуумдық сорғыны пайдаланып, жүк көлігіндегі цистернада теріс қысым жасайды, содан кейін ол тасымалданатын материалды цистернаға тартады. Оң қысымды шығару функциясы цистернаға қысым жасау үшін борттық ауа компрессорын немесе сыртқы ауа көзін пайдаланады. Цистерна ішіндегі сұйықтықтандыру құрылымы және гидравликалық көтергіш цилиндр арқылы материал белгілі бір биіктіктегі силосқа қысыммен беріледі.







»Ⅴ.Ол қалай жұмыс істейді



● Теріс қысымды материалды сору

Бұл жүйе шойын өңдеуден, болат қорытудан, күйдіруден, кокстаудан, балқытудан, кремнийден тазартудан, күкірттен тазартудан, фосфордан тазартудан және конвертер шаңын кетіруден шаңды материалдарды зауыт ішінде тасымалдауды жүзеге асырады. Көлік қоректендіру силосына келгенде, көліктің вакуумдық сору жүйесі іске қосылады, материал жердегі қоректендіру жүйесі арқылы көліктің борттық цистернасына сорылады.



● Оң қысымды пневматикалық разряд

Көлік қабылдау силосына келгенде, көліктің қысымды шығару жүйесі іске қосылады, көліктің борттық багынан материал жердегі қабылдау жүйесі арқылы қабылдау силосына шығарылады. Сору, тасымалдау және шығару процесінің барлығы жабық жағдайда жүзеге асырылады, бұл шаңның шығуына және таралуына жол бермейді, қоршаған орта стандарттарына сәйкес келеді. Көліктің қысымды шығару жүйесі борттық сығылған ауаны пайдаланады.
