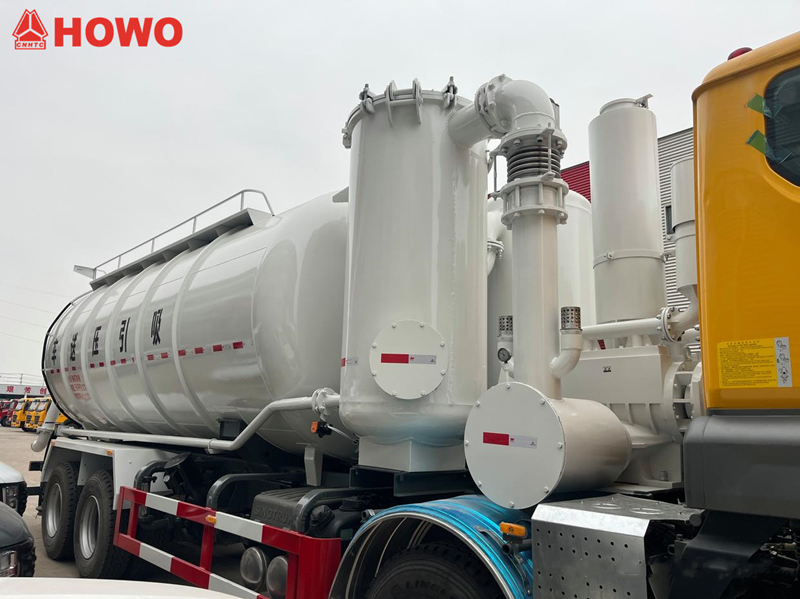

The HOWO TX құрғақ вакуумдық цистернасы ұнтақталған және түйіршікті материалдарды тасымалдауға арналған әмбебап көлік құралы. 350 ат күші бар Sinotruk MC07H қозғалтқышымен және HW15710L беріліс қорабымен жабдықталған жүк көлігінің жалпы сыйымдылығы 25 текше метрді құрайды және текше метріне 0,48 тонна тығыздықтағы күлді тасымалдайды. Жүк көлігі цистернамен, вакуумдық сорғымен, ауа компрессорымен, көтергіш цилиндрмен, сүзу жүйесімен, гидравликалық аутриггерлермен, сору және шығару құбырларымен және басқа да мамандандырылған жабдықтармен жабдықталған.

Ол материалдарды тиімді тасымалдау үшін вакуумдық сорғыдан теріс қысымды соруды және бұрандалы компрессордан оң қысымды разрядты пайдаланатын қос режимді вакуумдық сору және қысымды разрядтау жүйесін пайдаланады. Жүк көлігінің жоғарғы корпусында көп қабатты қапшық сүзгісінен және циклон сепараторынан тұратын қос сүзу жүйесі бар, бұл шаңды кетіру тиімділігін 99,9% құрайды. Артқы жағындағы электронды басқару блогы манометр мен тахометрдің жұмысын басқарады және бақылайды. Ол цемент пен ұшатын күл сияқты ұнтақ материалдарды тасымалдауға, сондай-ақ өнеркәсіптік қалдықтарды жинауға жарамды.

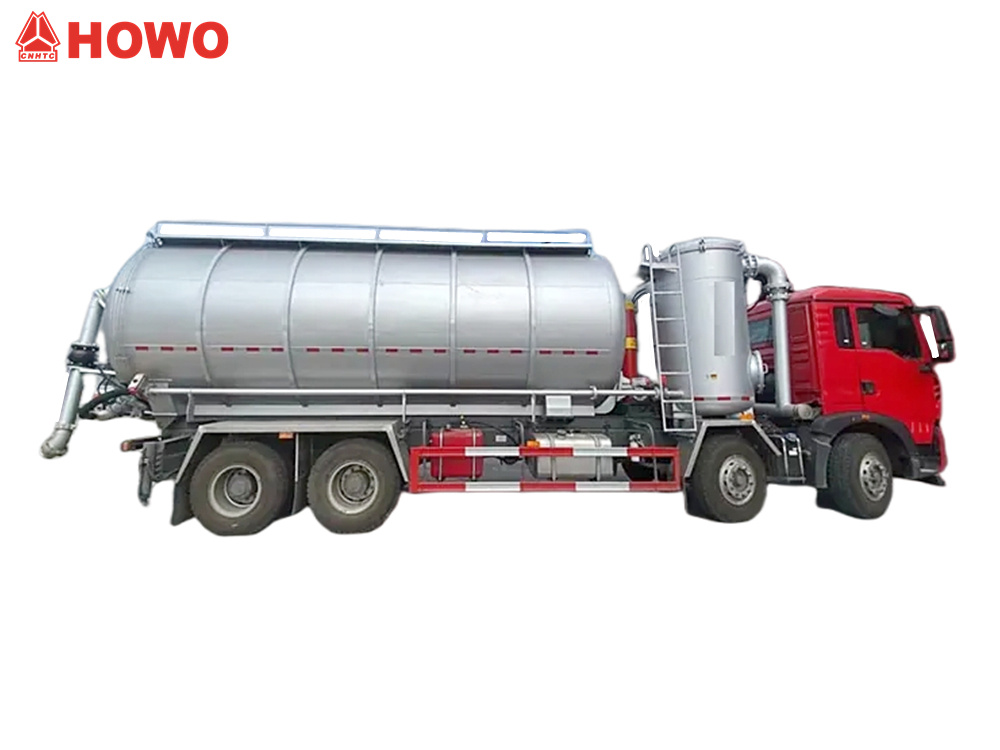

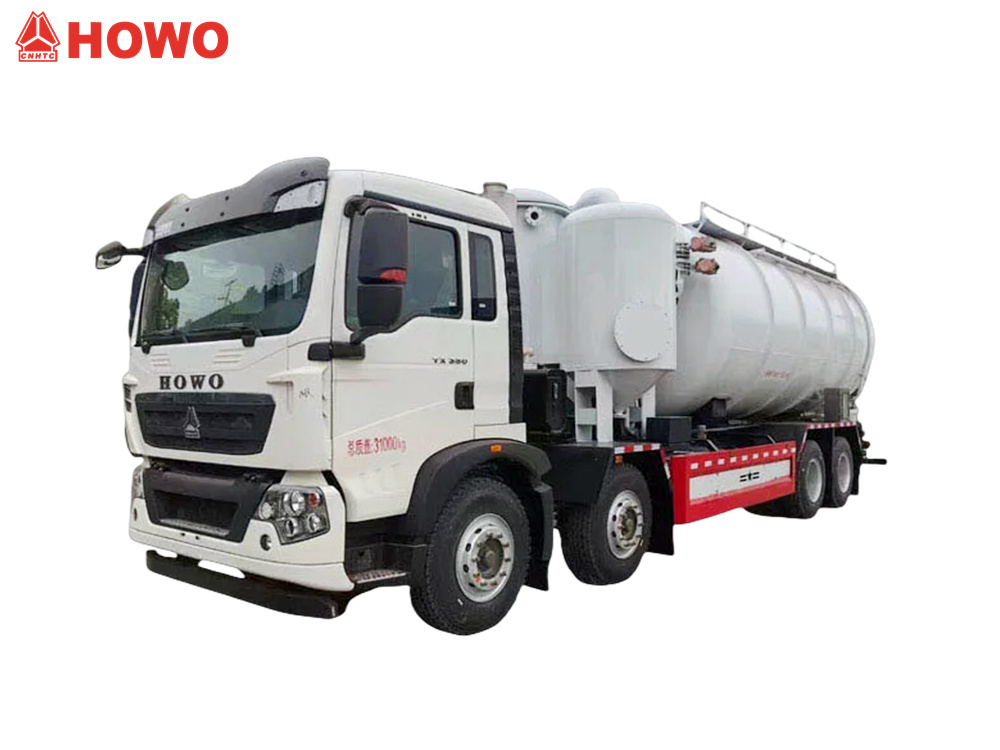

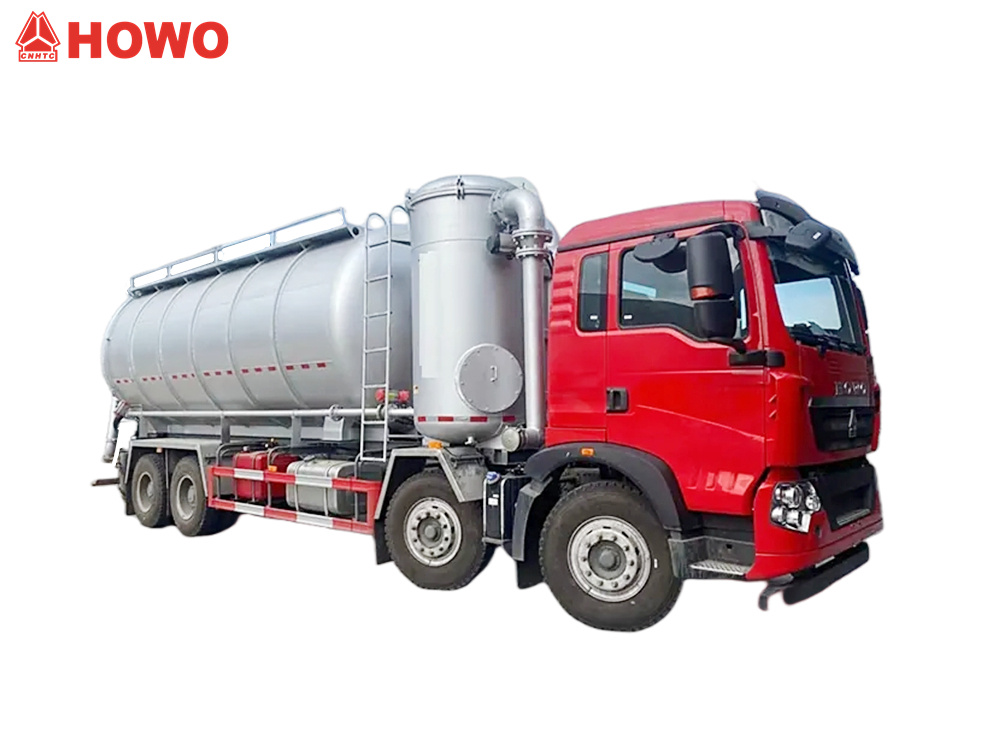

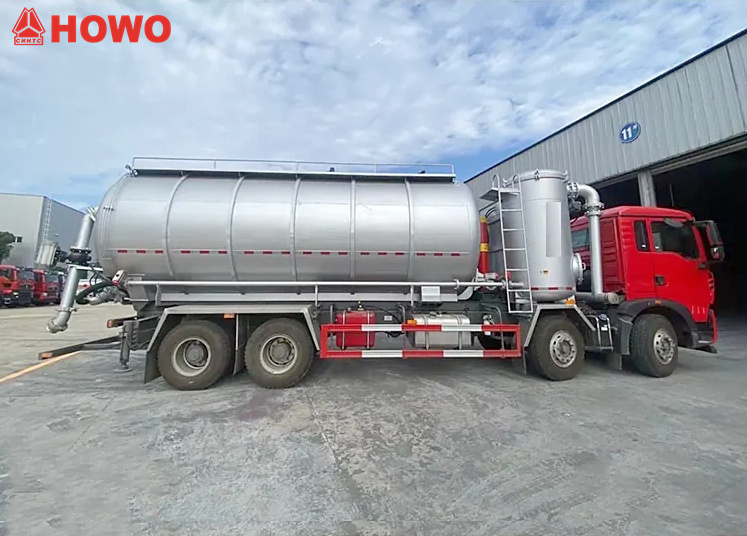

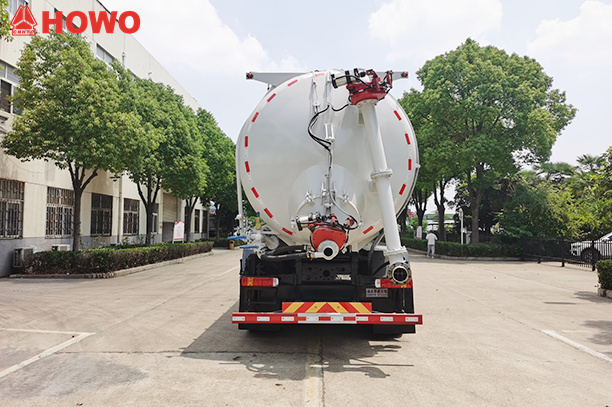

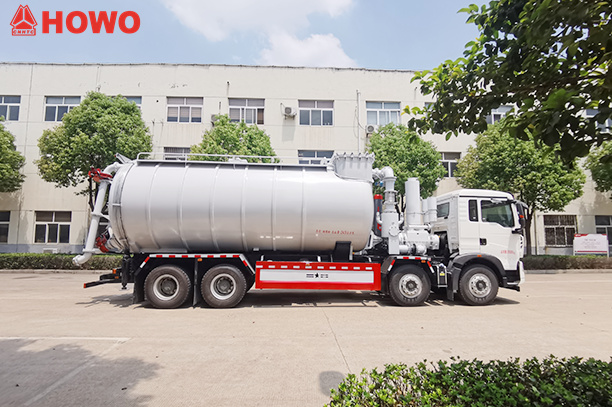

*HOWO 8x4 25000L құрғақ вакуумды сорғыш жүк көлігі

Ағынды суларды шаңсорғышпен тазалауҚысымды тасымалдау Жүк көлігі*

Біздің зауыт жүк көлігі саласындағы кәсіби өндіруші,
барлық өнімдердің жаңа және жоғары сапалы екеніне кепілдік береді.

»Ⅰ.Өнімнің анықтамасы және кіріспесі:

Өндіруші:CS TRUCKS GROUP LIMITED

Сорғыш және қысымды конвейерлік жүк көліктеріСорғыш және түсіргіш жүк көліктері деп те аталады, металлургия, химия машина жасау, энергетика, құрылыс материалдары, көмір, тау-кен өндірісі және порттық тасымалдау сияқты салаларда қолдануға жарамды. Олар әртүрлі жұмыс жағдайларында жүзге жуық шаң мен ұнтақ тәрізді материалдарды жинау, тасымалдау және тасымалдау үшін қолданылады. Олар темір өңдеу, болат өңдеу, күйдіру, кокстеу, шикізат, балқыту кезінде кремнийсіздендіру, алюминий ұнтағы, цемент, минералды ұнтақ, әктас шаңы және аралас шаң сияқты шаңды материалдарды тасымалдай алады.

» Ⅱ.HOWO 25CBM құрғақ вакуумды сору үшін өнім параметріжүк көлігі:

» Ⅲ.ӨнімМәліметтер

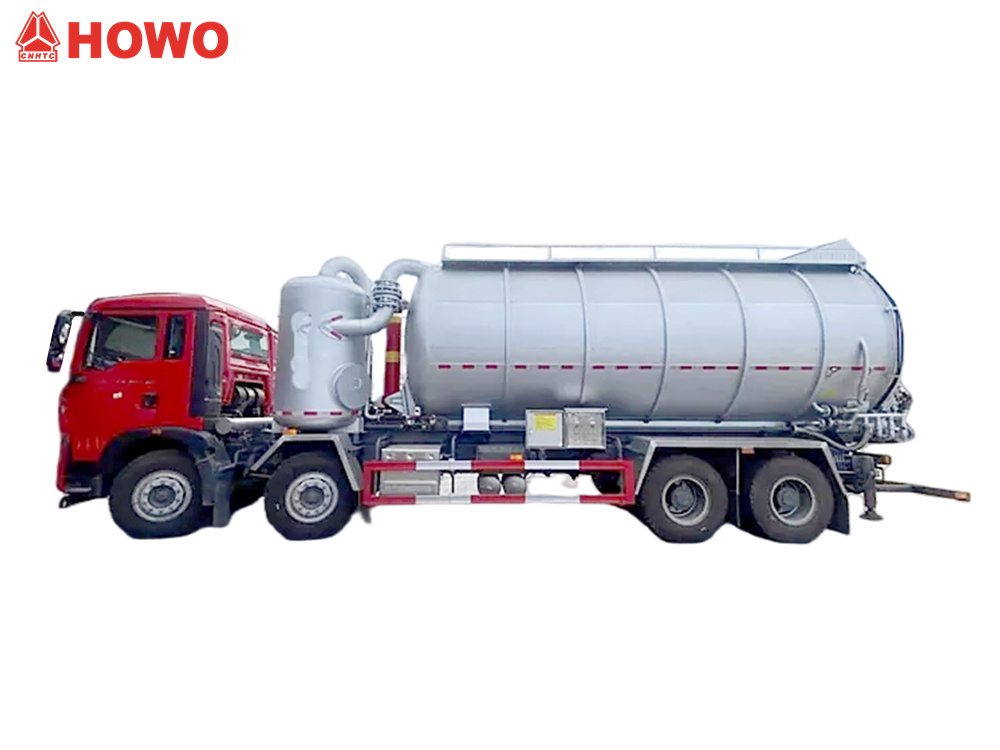

Шасси конфигурациясы

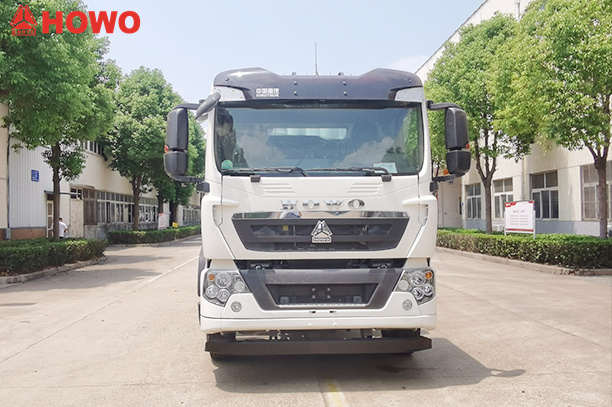

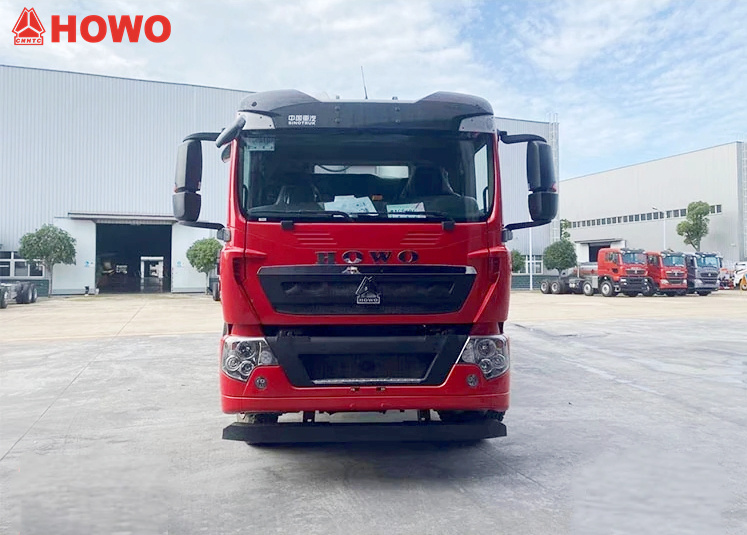

1. Негізгі шасси: HOWO TX350 8 моделінен өзгертілген×4 ауыр жүк көлігінің шассиі



2. Доңғалақ базасы: 1800 мм, 4600 мм және 1350 мм үш осьті, өте ұзын доңғалақ базасының дизайны



3. Қуат блогы:

• Қозғалтқыш: Sinotruk MC07H.35-60 дизельді қозғалтқышы

• Номиналды қуаты: 350 ат күші/257 кВт

• Шығарындылар: 7,36 л, Euro VI шығарындылар стандарты



4. Беріліс қорабы: HW15710L 10 жылдамдықты механикалық беріліс қорабы

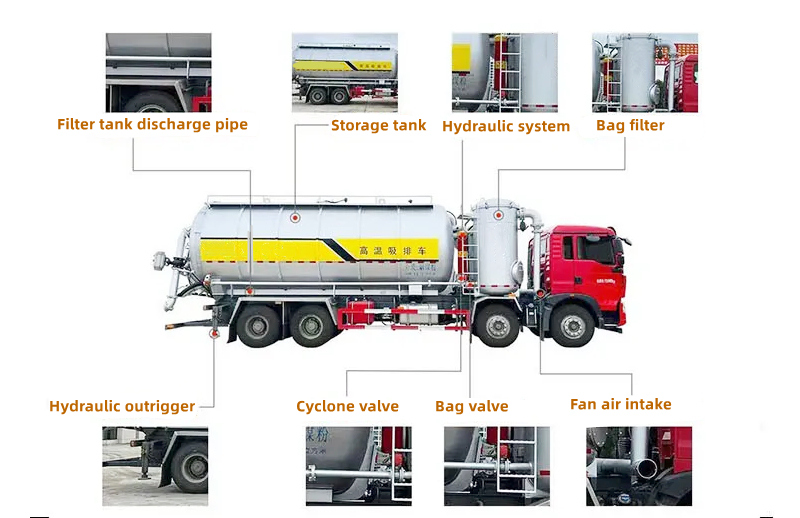

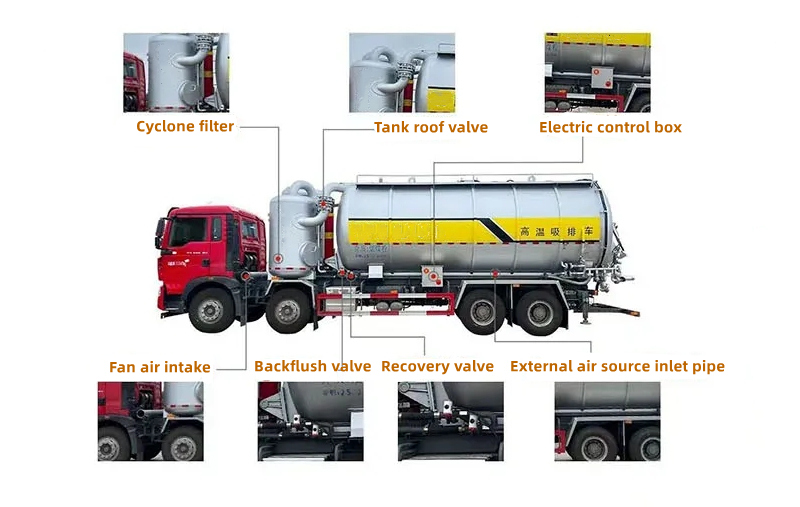

Жоғарғы орнатылған жүйе

1. Бак жүйесі

• Тиімді көлем: 25 текше метр (алдыңғы вакуумдық сору камерасы және артқы қысымды шығару камерасы бар бөлек дизайн)



• Жұмыс режимдері:

 Вакуумдық сору: SK-15 вакуумдық сорғысы арқылы қол жеткізілетін теріс қысымды сору (максималды вакуум -0,093 МПа)

Қысымның разрядталуы: BDW-10/2 бұрандалы ауа компрессорымен қол жеткізілетін оң қысым разряды (номиналды қысым 0,2 МПа)

2. Сүзу жүйесі

• Қапшық сүзгісі: толығымен үстіне орнатылған, сүзу дәлдігі бар жабық қапшық сүзгісі ≥5 μm

• Кері шаю: автоматты және қолмен тазалау режимдерін қолдайтын импульсті кері шаю клапанымен жабдықталған



3. Гидравликалық және қосалқы жүйелер

• Гидравликалық аутриггерлер: Төрт нүктелі гидравликалық тұрақтандырылған аутриггерлер

• Ауа жүйесі: Сыртқы ауа беру құбырымен жабдықталған

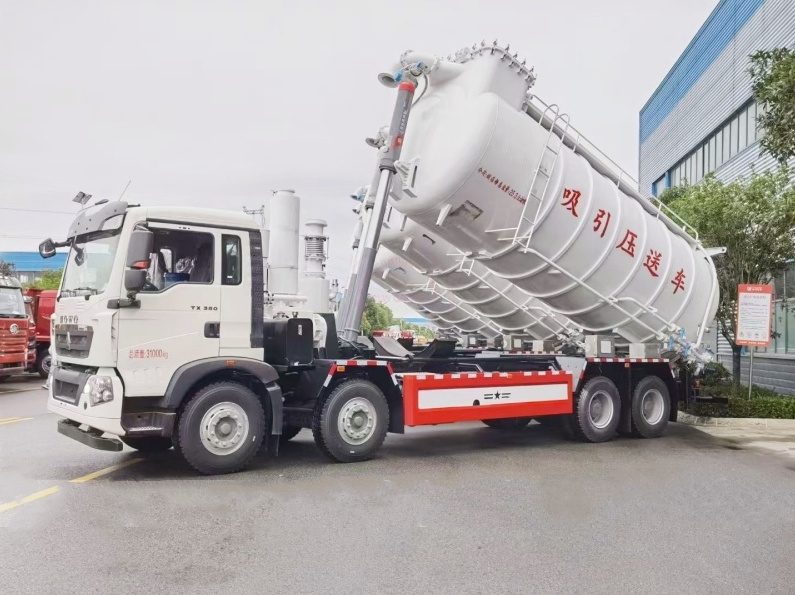

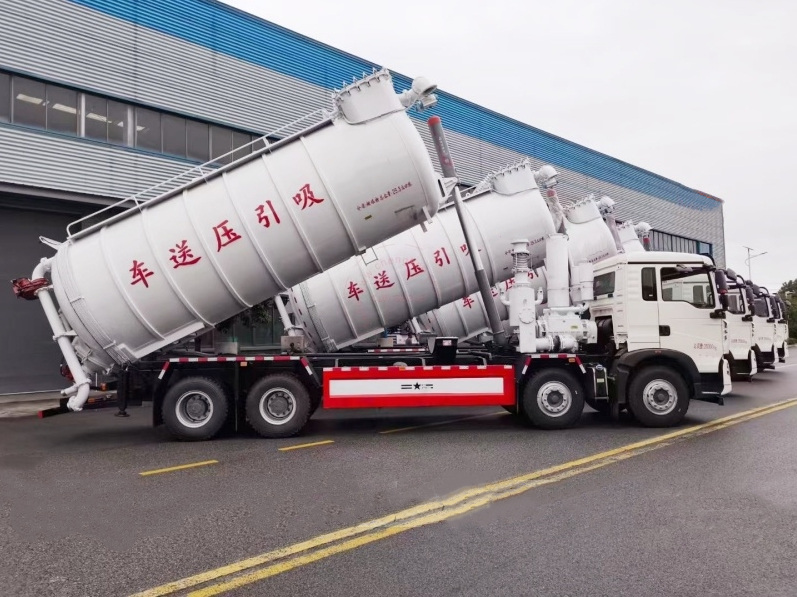

• Көтеру механизмі: Гидравликалық цилиндрмен басқарылатын цистерна көтергіші (максималды көтеру бұрышы 55)°)

• Салқындату жүйесі: вакуумдық сорғы мен ауа компрессорына арналған тәуелсіз сумен салқындататын айналым жүйесі

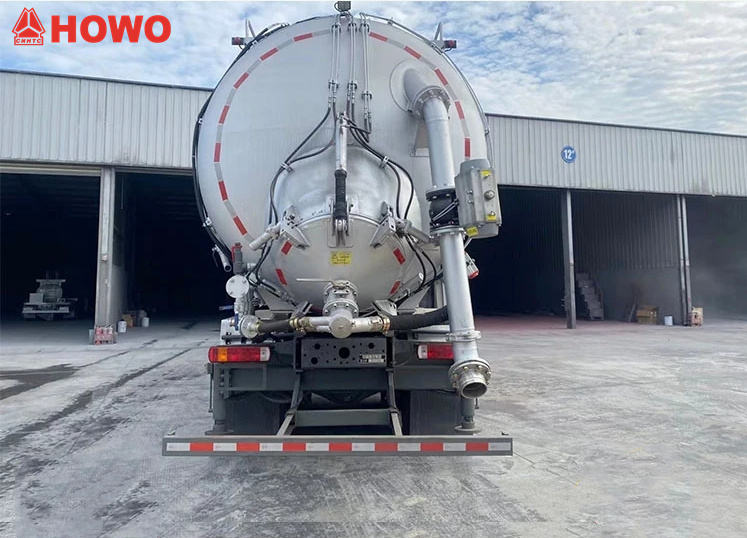

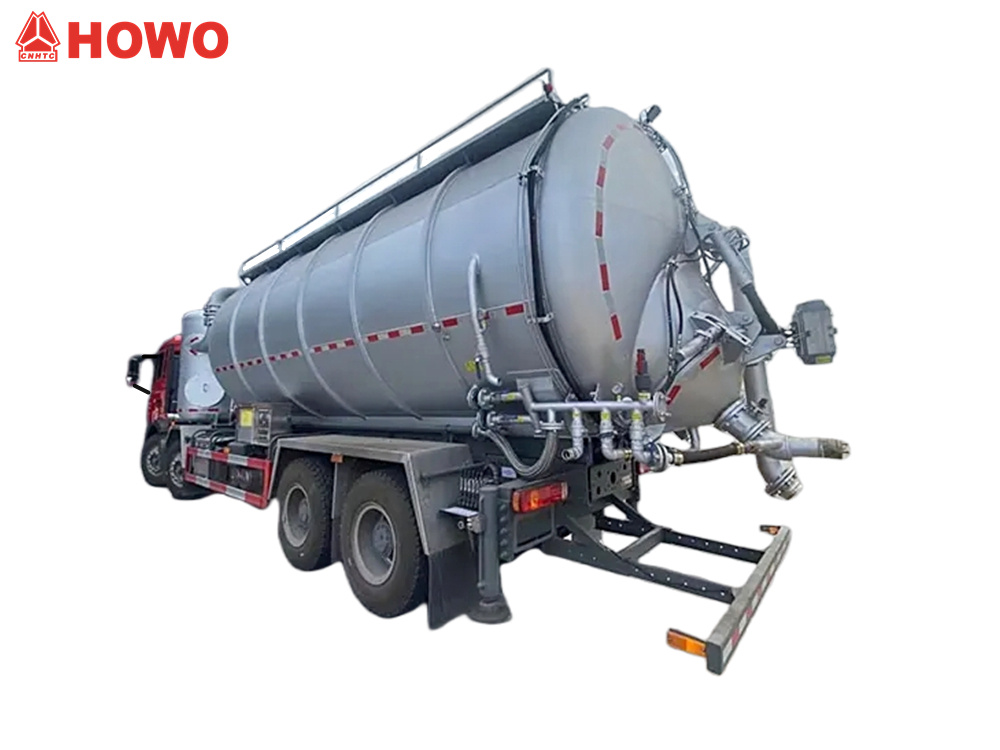

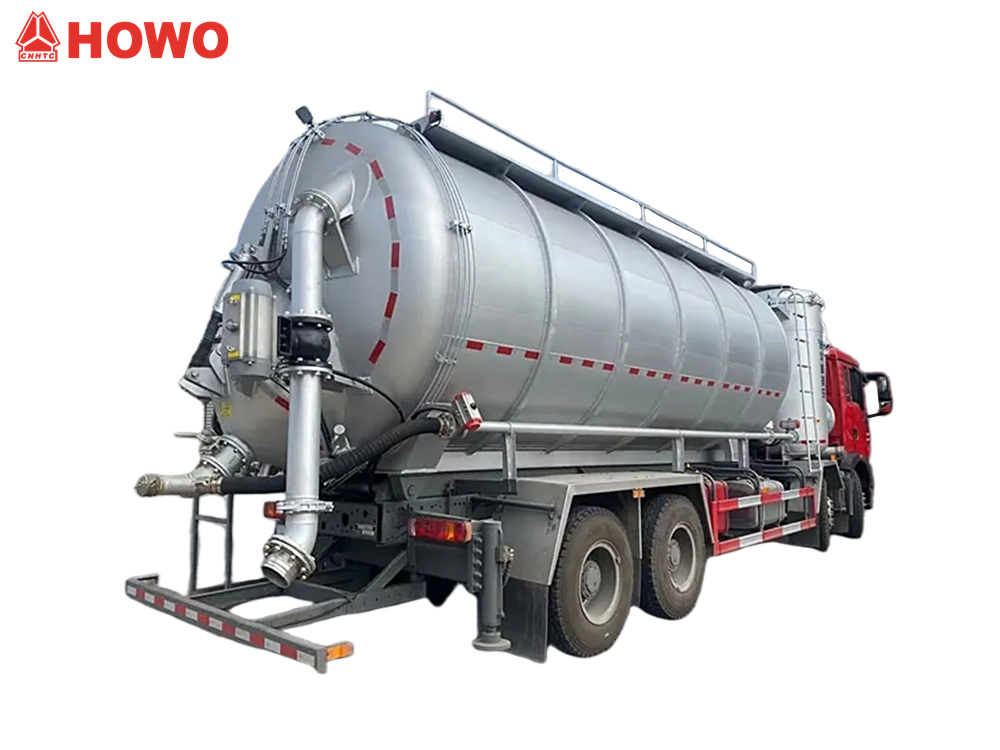

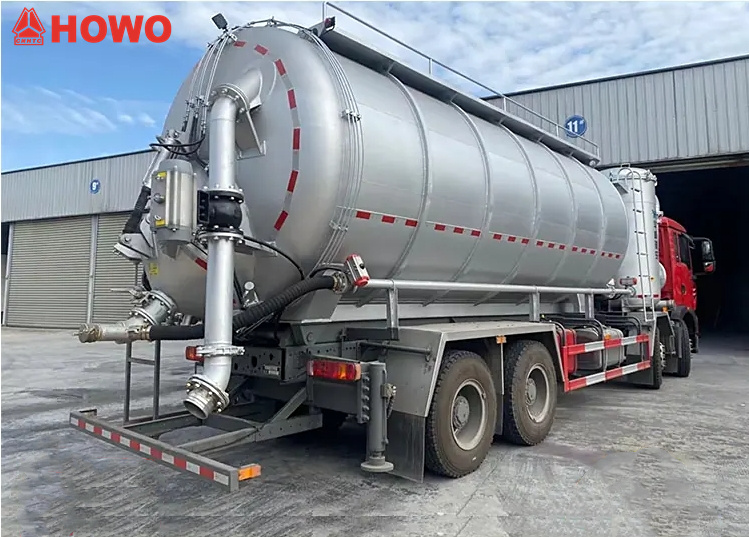

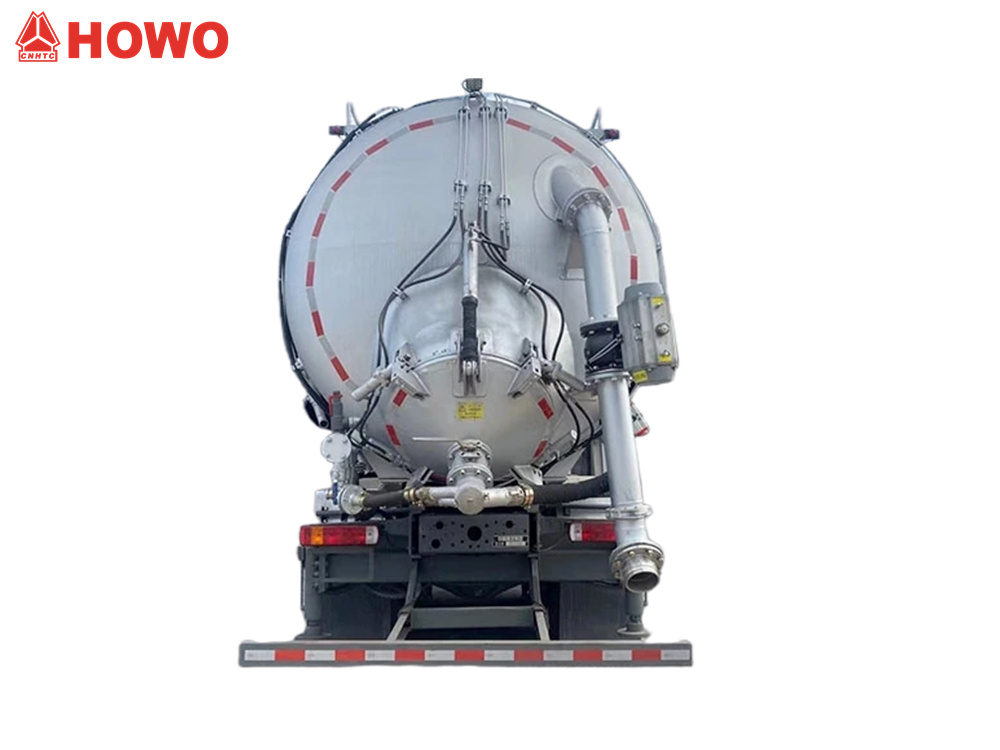

4. Құбыр жүйесі

Сору және шығару құбырлары: DN150 тозуға төзімді резеңке шлангты сору құбыры (ұзындығы 6 м, жылдам қосқышы бар); N100 көміртекті болаттан жасалған қатты құбыр (көбелек клапанымен басқарылатын) шығару құбыры



Қауіпсіздік құрылғылары: Артық қысымды төмендететін клапан, вакуумдық автоматты ажыратқыш

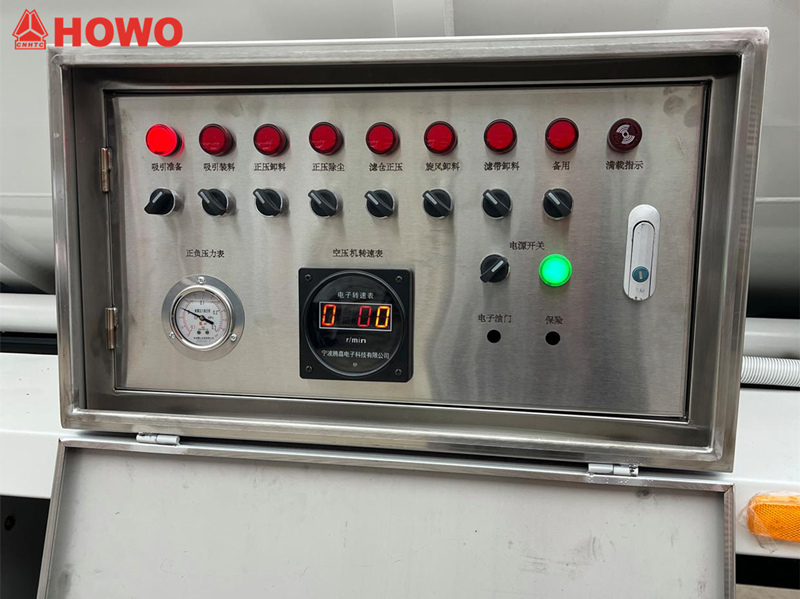

5. Электрондық басқару жүйесі

HOWO 8×25 текше метрлік сору және қысым конвейері дәл жұмысты басқару үшін бірнеше функция түймелері мен дисплей құралдарын біріктіретін интеллектуалды электрондық басқару панелімен жабдықталған.



1. Функция түймесі аймағы: Соруға дайындау, сору тиеу, оң қысыммен шығару, оң қысыммен шаңды кетіру, сүзгі камерасының оң қысымы, циклонмен шығару, сүзгі белдігін шығару, күту режимінің түймесі, электрондық дроссель



2. Күй индикаторының аймағы: Толық жүктеме индикаторы





3. Аспаптарды көрсету аймағы: Оң және теріс қысым өлшегіштері, компрессорлық тахометр

»Ⅳ. Жұмыс принципі

Көлік вакуумдық сорғыны пайдаланып, ұнтақталған және түйіршікті материалдарды резервуарға вакууммен тығыз тарту үшін теріс қысым жасайды. Шаңды кетіру және сүзу жүйесі екінші реттік ластаушы заттардың аралас ауа ағынын бөліп, жояды. Бак көтерілгеннен кейін, ауа компрессоры шығару кезінде оң қысым жасайды, екінші реттік ластаушы заттарды жабық, жоғары қысымды шығару әдісі арқылы арнайы сақтау контейнеріне шығарады. Атмосфераның ластануын болдырмау үшін бүкіл операция жабық күйде жүзеге асырылады. Резервуардың жоғарғы жағы тығыздалған және саңылаулар жасалмайды, ал артқы жағын ашу мүмкін емес.







»Ⅴ.Техникалық ерекшеліктері



1. Теріс-оң қысымның біріктірілген жұмысы: Вакуумдық сорғыны жылдам жүктеу + ауа компрессорын жоғары қысыммен түсіруді біріктіреді, тиімділікті 40%-ға арттырады



2. Модульдік дизайн: Сүзу жүйесін, бак пен қуат блогын техникалық қызмет көрсету үшін дербес бөлшектеуге болады



3. Ақылды басқару: PLC басқару блогымен жабдықталған, ол сору және шығару процестерін бір рет басу арқылы басқаруды қолдайды

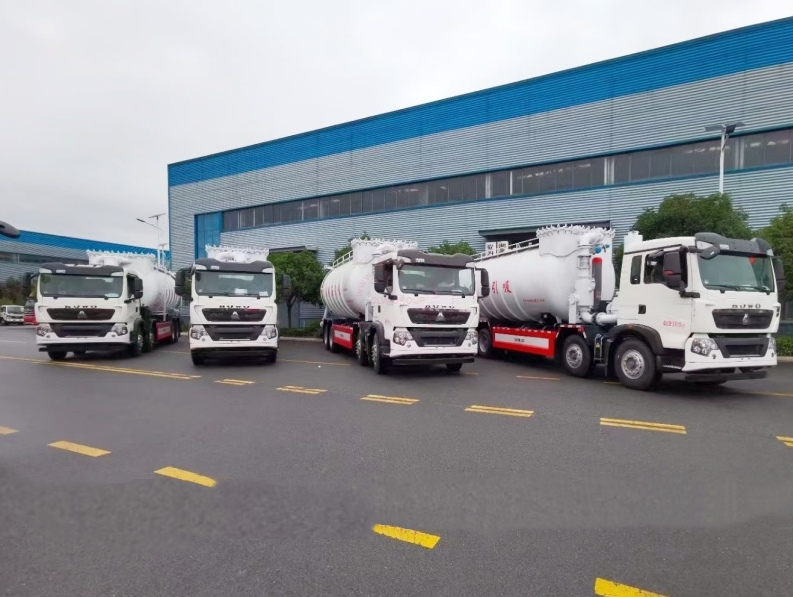

» Ⅵ.Көптеп жеткізу
