HOWO NX асфальт таратушы жүк көлігін пайдалану бойынша қадамдық нұсқаулық

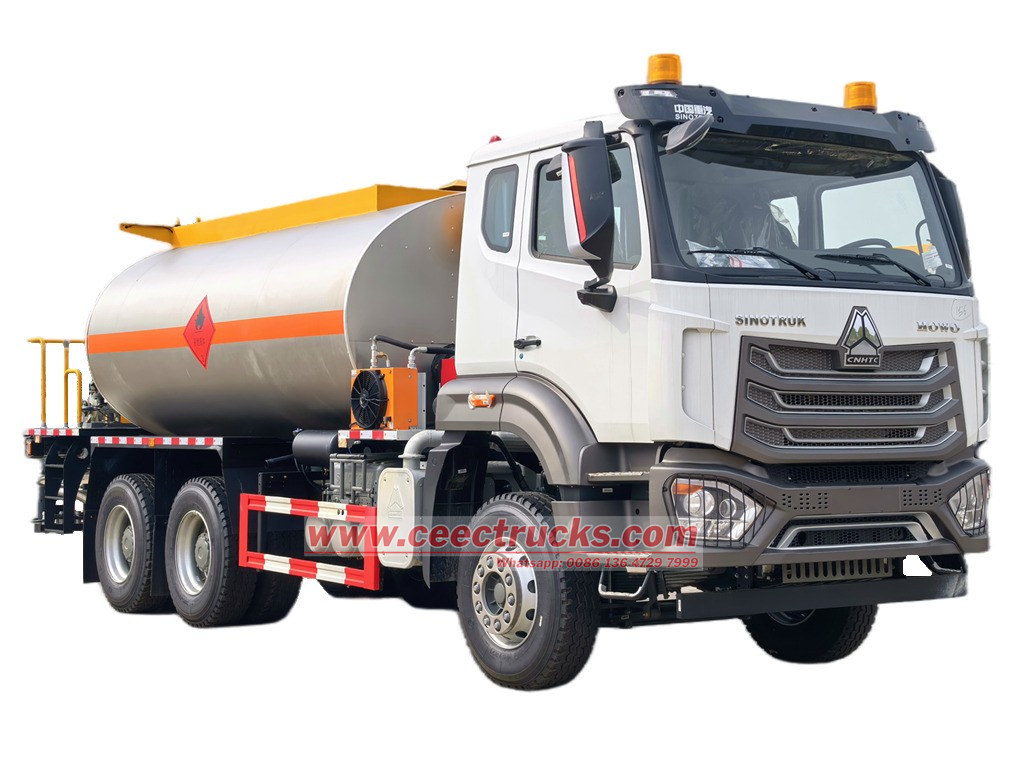

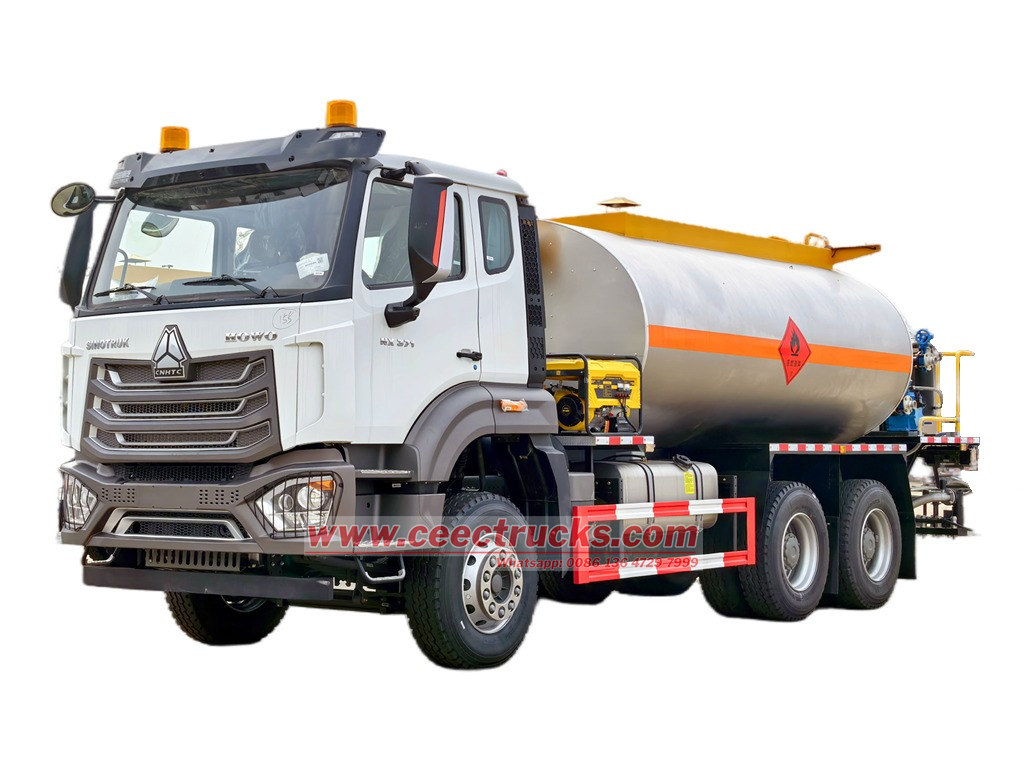

HOWO NX 15000L интеллектуалды битум тарату жүк көлігі дегеніміз не?

The Sinotruk HOWO NX 6X4 асфальт дистрибьюторлық жүк көлігі Доңғалақ базасы 3800+1350 мм болатын, 371 ат күші мен 9726cc шығарындысы бар Sinotruk WD615.47 дизельді қозғалтқышымен, 10 алға және 2 артқа берілісі бар HW19710 беріліс қорабымен, отын шығыны өте төмен және жүргізуге ыңғайлы, 15 текше метрлік асфальт багымен, RCB38/0.6-80F интеллектуалды асфальт сорғысымен, Хебей жылу майы сорғысымен, итальяндық G20 оттығымен және Lutian пневматикалық қозғалтқышымен жабдықталған. Ол модификацияланған асфальт, ыстық қоспа асфальт, эмульсияланған асфальтты және басқа да асфальт материалдарын тией алады. Толығымен HOWO NX 6x4 интеллектуалды битум тарату көлігі жоғары тиімділікті, интеллектті және беріктікті біріктіреді, бұл оны әртүрлі жол құрылысы сценарийлеріне жарамды етеді және жол құрылысы жобаларында асфальт бүрку операциялары үшін тамаша таңдау етеді.

Аты	HOWO NX битум дистрибьюторы
Қозғалтқыш	WEICHAI WD615.47 дизельді қозғалтқышы, қуаты 371 ат күші және көлемі 9726 куб см
Берілу	HW19710 механикалық беріліс қорабы
Доңғалақ базасы	3800+1350 мм
Шина	12.00R20
Кабина	HOWO NX
Жүргізу моделі	LHD / RHD
Сурет салу	Тапсырыс бойынша жасалған сурет және логотип



Жоғарғы дене	Битум цистернасы жинағы
Сыйымдылығы	15000 литр
Материал	Жоғары беріктігі бар көміртекті болат
Битум сорғысы	RCB38/0.6-80F, ақылды түрі, Ағын жылдамдығы 38 м3/сағ Қысым 0,6 МПа
Жылыту жүйесі	G20 итальяндық Riello дизельді оттығы Жылыту қуаты 140-200 ккал/сағ Қыздыру майы 40-25-160
Басқару	Кабинадағы PLC басқару блогы Артқы интеграцияланған басқару блогы

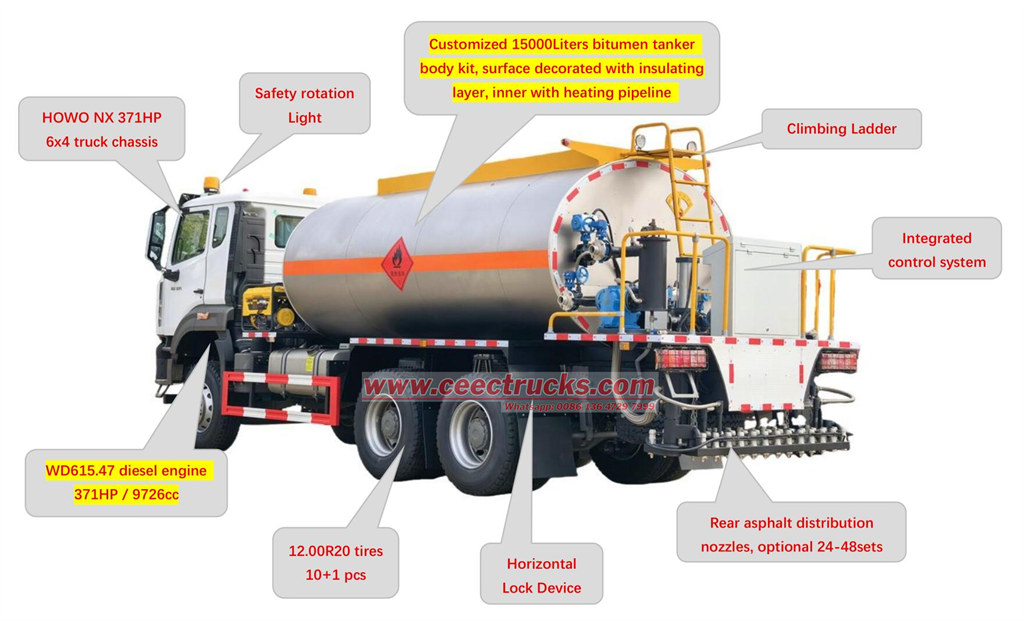

HOWO NX битум тарату жүк көлігінің негізгі құрамдас бөлігі?

→ Германияның Infineon чипіне негізделген интеллектуалды интеграцияланған басқару блогы;

→ Интегралды бүктемелі қосылысы бар шашыратқыш сәуле;

→ Толық құбырлы жылыту;

→ Функцияға негізделген бүркуді бастау технологиясы;

→ Үзіліссіз бүрку.

•

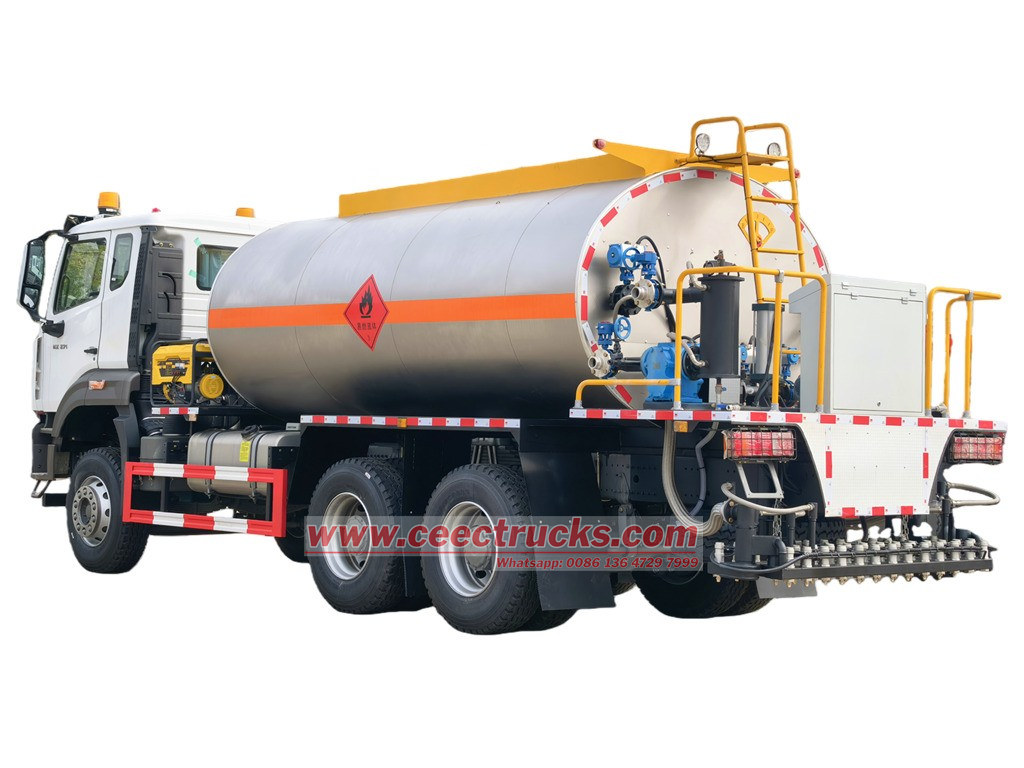

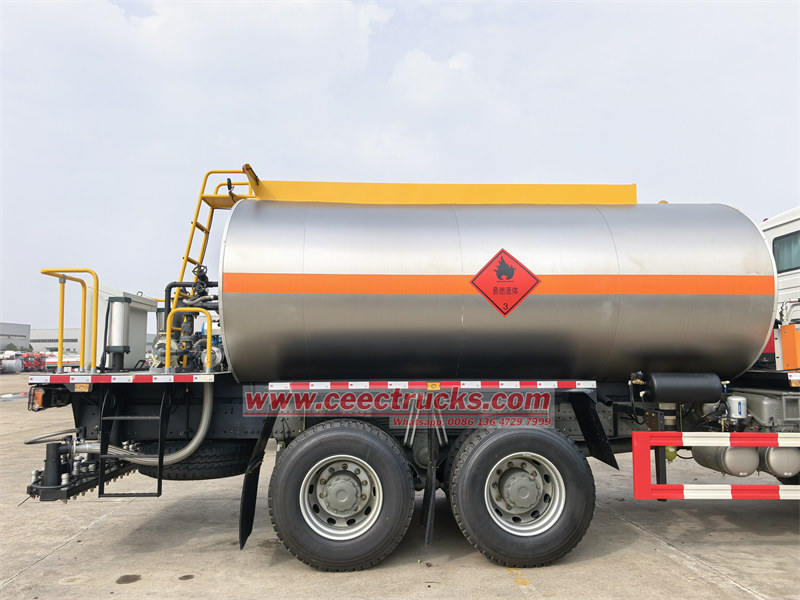

  HOWO асфальт таратушы цистерна жүк көлігінің жинағы
•

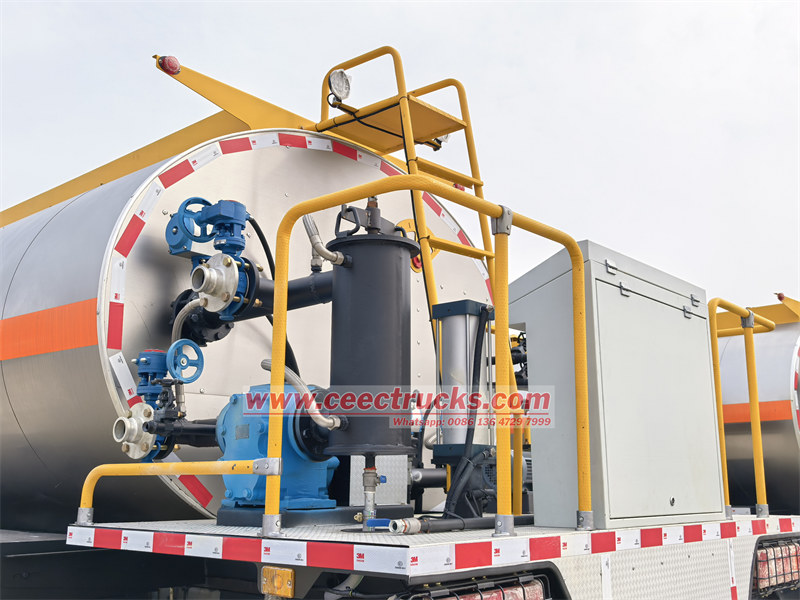

  Қажетті керек-жарақтары бар артқы платформа
•

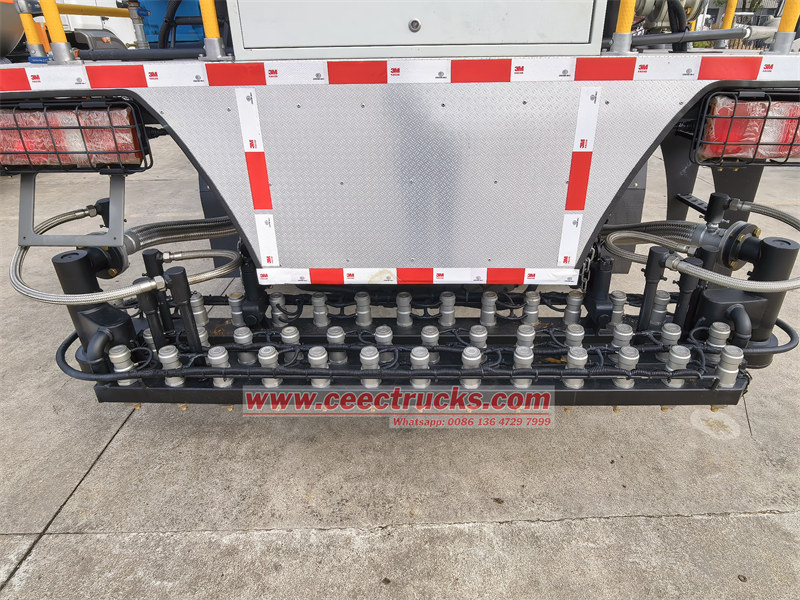

  Артқы бүріккіш форсункалары бар битум жүк көлігі

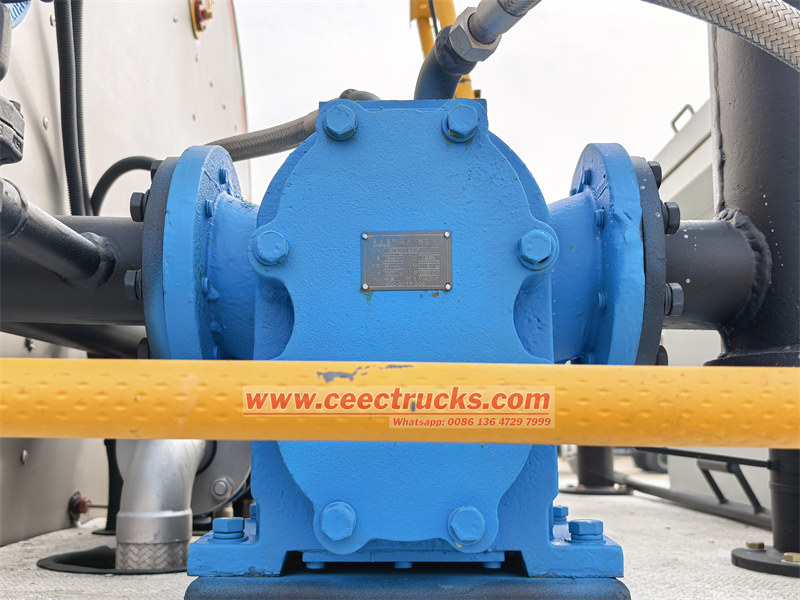

Асфальт сорғысын құрастыру



Үлгі: RCB38/0.6-80F

Ағын жылдамдығы: 38 м3/сағ

Қысым: 0,6 МПа

Айналу жылдамдығы: 960 айн/мин

Сору биіктігі: 5 м

Қуаты: 15 кВт

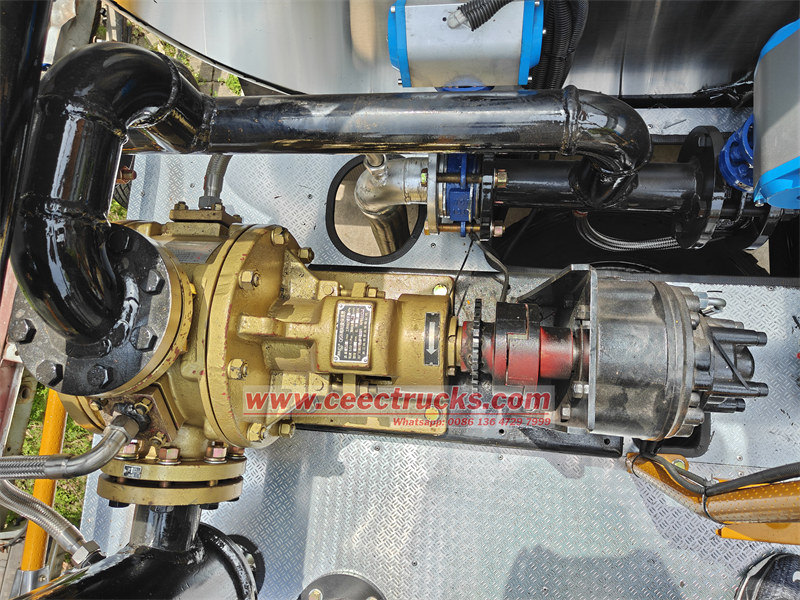

Жоғары тұтқырлықты оқшаулағыш сорғы



Модель: QGB

Ағын жылдамдығы: 680 л/мин

Жұмыс қысымы: 0,8 МПа

Тұтқырлық: 0,02-1,3Pas

Жұмыс жылдамдығы: 584 айн/мин

Құбыр диаметрі: 80 мм

Қуаты: 11 кВт



•

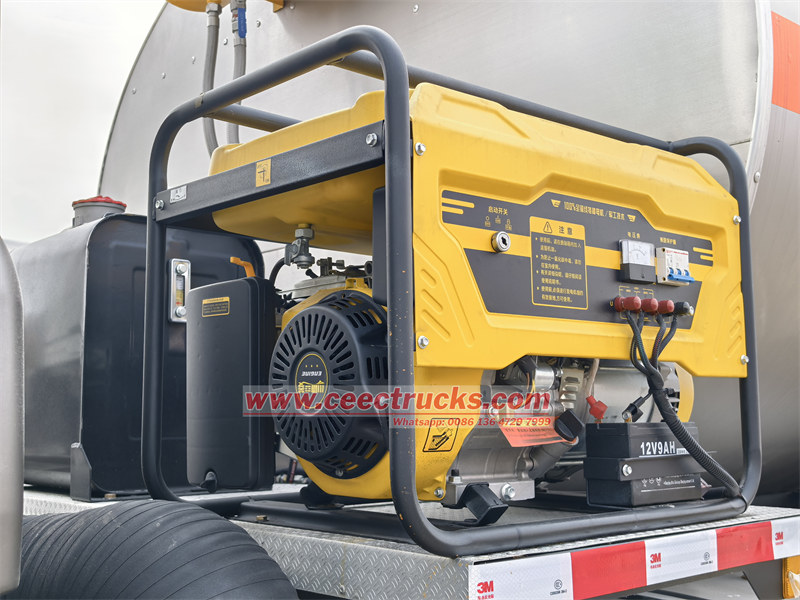

  Генераторды жинау
•

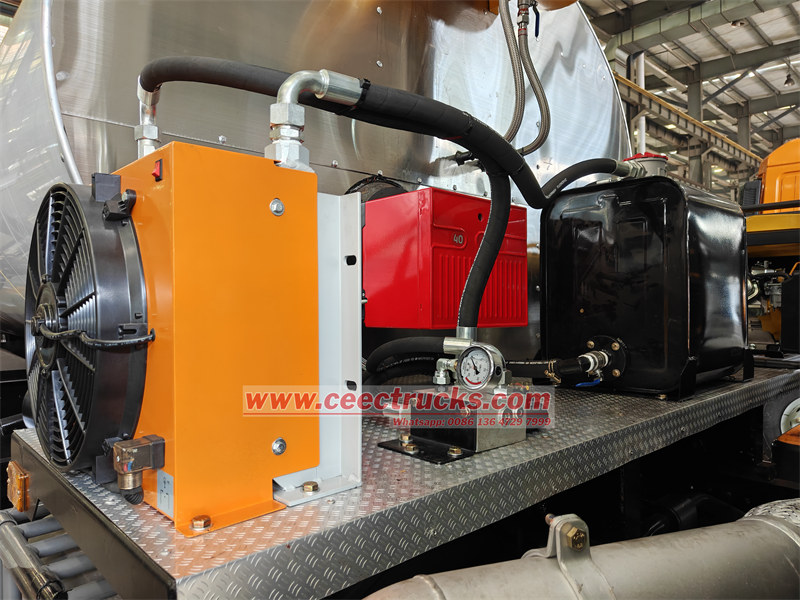

  G20 итальяндық Riello дизельді оттығы
•

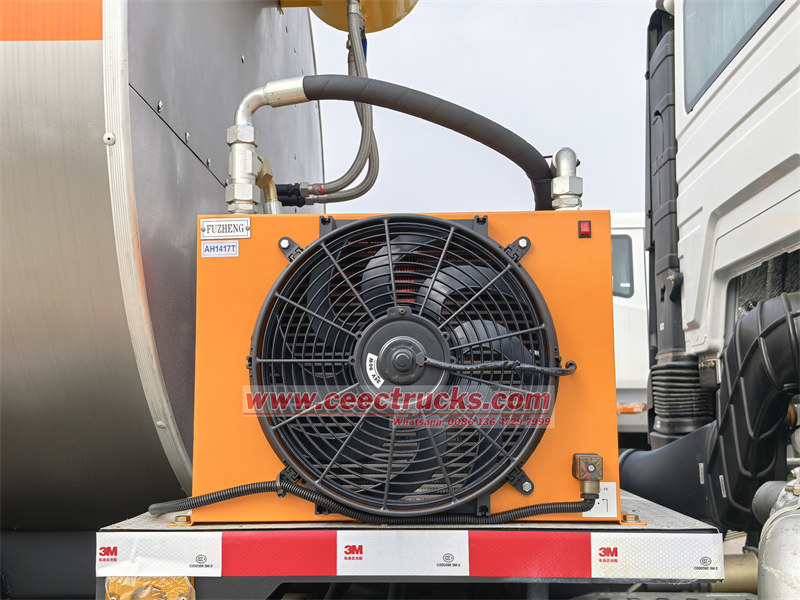

  Радиатор жинағы





Асфальт цистернасы HOWO 6x4 NX жүк көлігінің шассиі негізінде жобаланған және құрастырылған, оның құрамына ішкі цистерна, оқшаулағыш материалдар, корпус, бөгет, жану камерасы, цистерна ішіндегі асфальт құбырлары, жылыту жинағы, оттық, май сүзгісі, көлем өлшегіш, ақылды басқару қорабы кіреді. Төменде битум тарату цистернасы жүйесі мен құбырларының техникалық сызбасы көрсетілген:

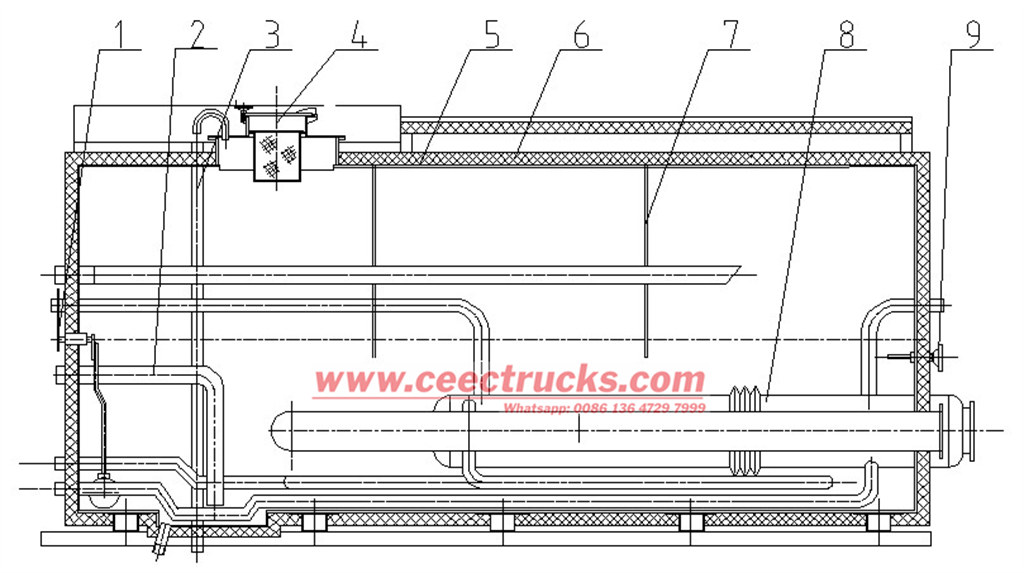

Асфальт цистернасын құрастыру

1 Көлем өлшегіш,

2 Май сорғыш құбыр,

3 Артық құбыр,

4 Май сүзгісі,

5 Ішкі бак,

6 Жылу оқшаулағыш материалдар,

7 Баффл,

8 Жану камерасы,

9 термометр

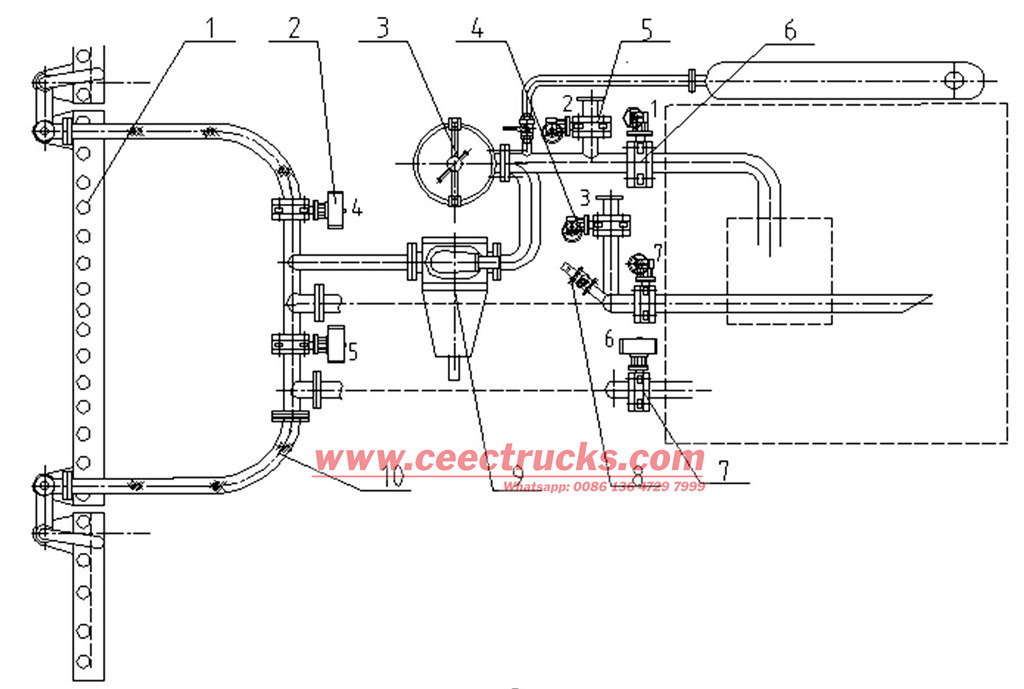

Асфальт сорғысы және құбыр жүйесі



1 Цилиндр форсункасының жинағы, 2 Май шығару клапандары, 3 Сүзгі, 4 Тасымалдау клапаны, 5 Өздігінен сорылатын клапан, 6 Май кіріс клапаны, 7 Пневматикалық май қайтару клапаны, 8 Қолмен басқарылатын бүріккіш клапан, 9 Асфальт сорғысы, 10 Тот баспайтын болаттан жасалған шланг

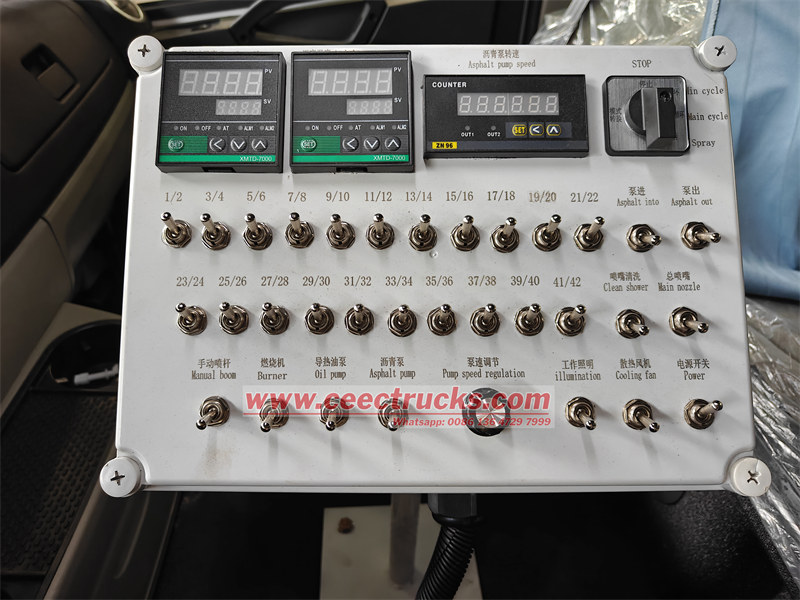

Кабина ішінде саптаманы бөлек басқаруға арналған интеграцияланған басқару блогы

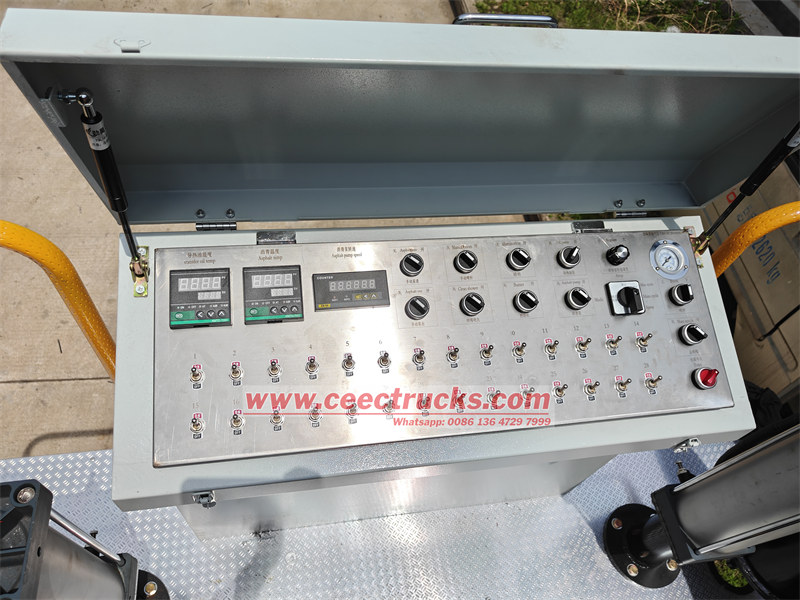

Қауіпсіздікті пайдалану үшін платформаға артқы жағынан орнатылған интеграцияланған басқару блогы
