HOWO NX бетон араластырғыш жүк көлігінің құрылымы және жұмыс принципі

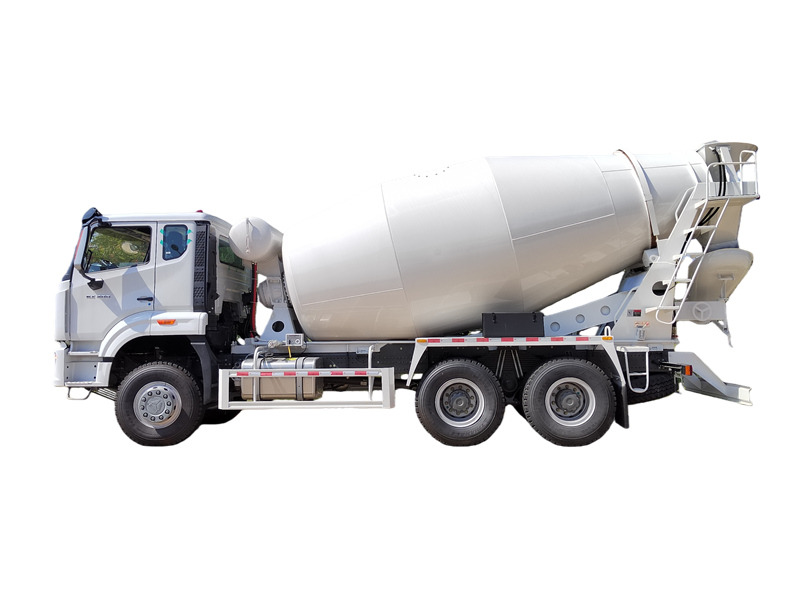

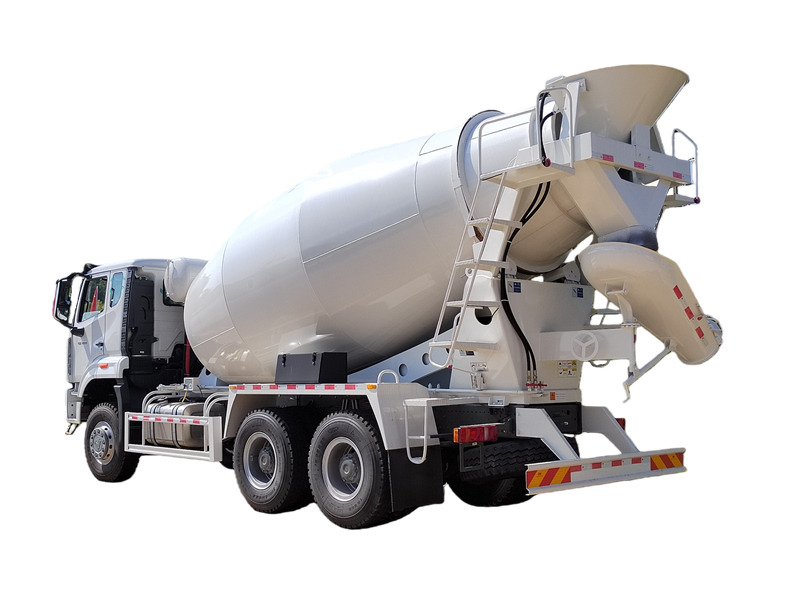

HOWO NX бетон араластырғыш жүк көлігі HOWO NX шассиіне негізделген және құрылыс, жол, көпір және басқа да инженерлік жобаларда бетон тасымалдау және араластыруға арналған арнайы көлік болып табылады. Көлік екі негізгі бөліктен тұрады: HOWO NX шассиі және үстіңгі құрылым, оны сегіз жүйеге бөлуге болады: шасси жүйесі, гидравликалық жүйе, араластыру барабаны, шығару жүйесі, тазалау жүйесі, басқару жүйесі, ролик жүйесі және толтыру жүйесі.

Шасси	HOWO NX 6×4
Қозғалтқыш	WP12.400, 400 ат күші, дизельді қозғалтқыш
Миксер барабанының дыбыс деңгейі	8CBM
Материал	Марганец болаты Q355
Тамақтандыру жылдамдығы	≥3 м3/мин
Зарядсыздану жылдамдығы	≥2 м3/мин
Қалдық шығару жылдамдығы	≤0,5%
Су ыдысының сыйымдылығы	400 л

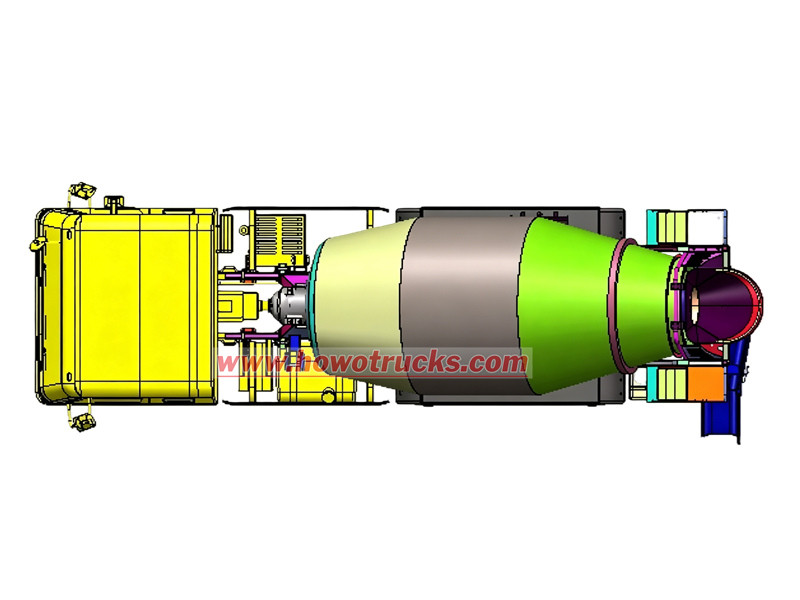

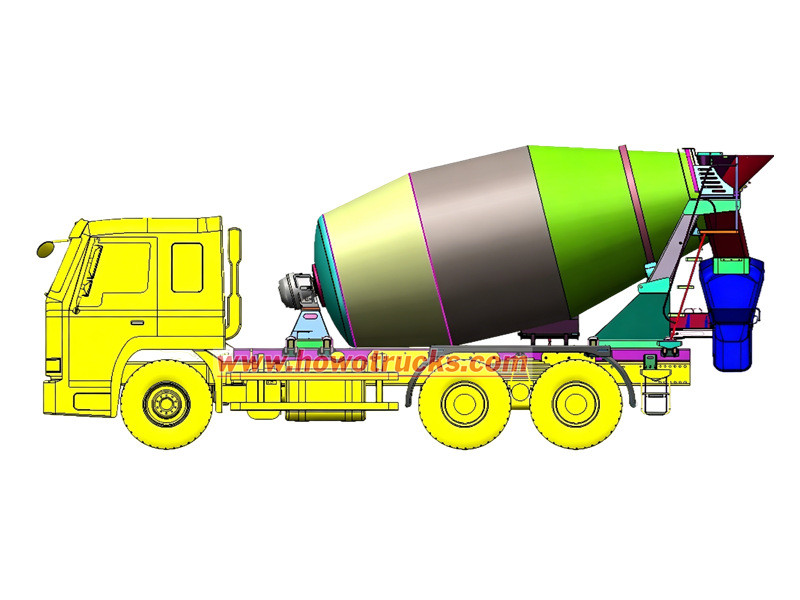

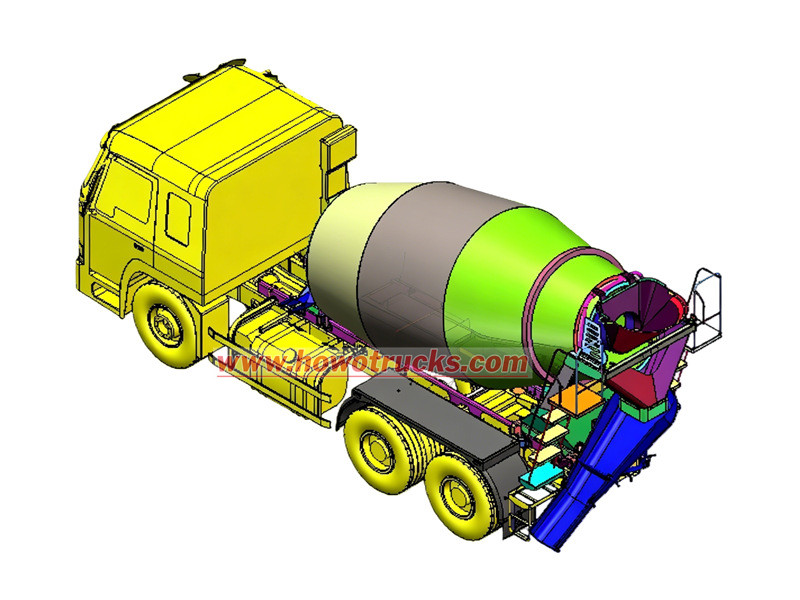

HOWO NX Transit араластырғыш жүк көлігінің сызбасы

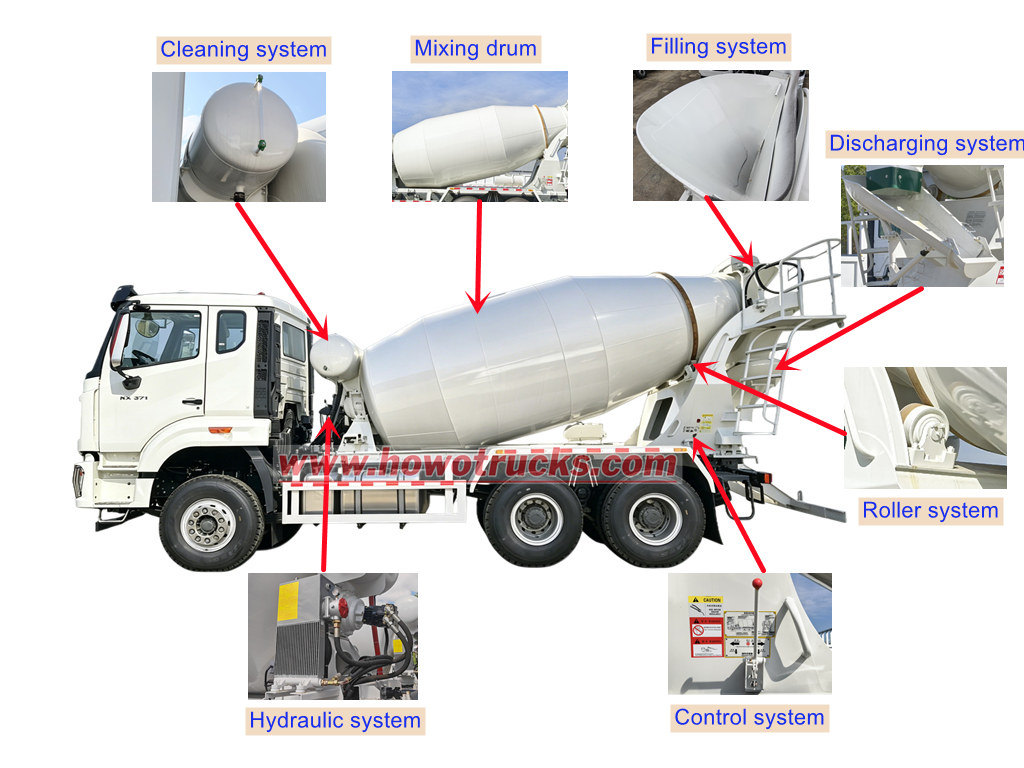

HOWO араластырғыш жүк көлігінің әрбір жүйесінің негізгі функциялары

1. Шасси жүйесі: Көліктің негізін құрайды және бетонды тасымалдауға жауап береді.

2. Гидравликалық жүйе: Қозғалтқыштан қуат алады, оны гидравликалық энергияға айналдырады, содан кейін араластыру барабанын басқару үшін гидравликалық қозғалтқыш арқылы механикалық энергия шығарады.

3. Араластыру барабаны: Бетонды сақтау контейнері ретінде қызмет етеді, оның ішкі жүздері материалды араластырып, бағыттайды, бұл бетонның қатаюы мен бөлінуінің алдын алу үшін өте маңызды.

4. Шығару жүйесі: Негізгі және қосалқы шығару науалары мен бекіткіш шыбықтарды қамтиды. Қосымша науа оңай түсіру үшін негізгі науаның ұзындығын ұзартады.

5. Тазалау жүйесі: Пневматикалық сумен жабдықтауды пайдаланады. Қысым багынан, мылтықтан және шлангілерден алынған қысымды су бетонның қатып қалуына және жабысып қалуына жол бермеу үшін зарядтау бункерін, араластыру барабанын және шығару науасын тазалайды.

6. Басқару жүйесі: Басқарғыштан, байланыстырушы біліктерден, икемді біліктерден және байланыстырушы механизмдерден тұрады. Ол араластыру барабанының айналу жылдамдығы мен бағытын басқару үшін қолданылады.

7. Ролик жүйесі: Араластыру барабанының артқы жағында орналасқан және ішкі рамамен байланыстырылған, ол негізінен барабанды тірейді.

8. Толтыру жүйесі: Жүктеме бункерінен және оның тірек кронштейнінен тұрады. Кронштейн жүктеме кезінде бетонның соққы күшін азайтуға көмектеседі.

HOWO NX Transit араластырғыш жүк көлігінің жұмыс принципі

● Араластыру функциясы: Қозғалыс кезінде PTO қозғалтқыш қуатын гидравликалық сорғы, гидравликалық қозғалтқыш және редуктор арқылы араластыру барабанына береді, бетонның біртектілігін қамтамасыз ету және бөлінуіне жол бермеу үшін оны 1-3 айн/мин төмен жылдамдықпен айналдырады.

● Толтыру функциясы: Жүктеу кезінде араластырғыш барабан 6-10 айн/мин жоғары жылдамдықпен айналады. Бетон барабанға зарядтау жүйесі арқылы кіреді және спиральды қалақшалармен барабанның ортаңғы және төменгі бөліктеріне бағытталады.

● Зарядтау функциясы: Шығару кезінде барабан 3-14 айн/мин жылдамдықпен кері айналады. Бетон қалақтардың спиральды әрекетімен барабан саңылауына қарай итеріледі және шығару науасы арқылы шығарылады.

● Тазалау функциясы: Тежегіш жүйесінен шығатын ауа резервуары су багына қысым жасайды. Содан кейін қысымдағы су араластырғыш барабанның ішін, тиеу портын және шығару жүйесін тазалау үшін қолданылады.
